變頻電機具有靈活的變頻調速特性，已經廣泛應用于各行各業，例如工業控制，電動汽車，制冷等行業。

在對變頻電機系統進行功率測試時，往往會遇到一個難題。電機低速運轉狀態下，比如啟動或減速時，變頻器輸出頻率可能會在零點幾Hz至幾百Hz范圍內變化。

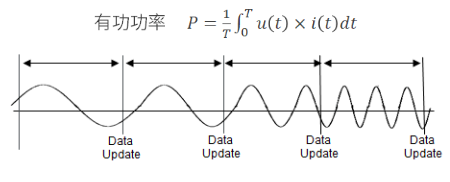

我們都知道，需要對至少1個周期的瞬時功率進行平均才能得到有參考意義的有功功率，如果測量周期不足1個周期，那么得到的有功功率值將是不穩定的。而我們所使用的功率計產品一般都是按照固定的測量區間（數據更新率）進行功率運算。那么在電機剛剛啟動時頻率可能會從1Hz甚至更低開始，然后逐漸增加，直到穩定為止。這時如果使用固定的數據更新率就無法測量低速時的頻率，無法對啟動過程的每個周期進行分析。這是變頻電機測試的一個難點。

那么有什么辦法解決這個難題嗎？橫河的WT系列功率分析儀所具有的自動更新模式可以很好地解決這個測試難題。

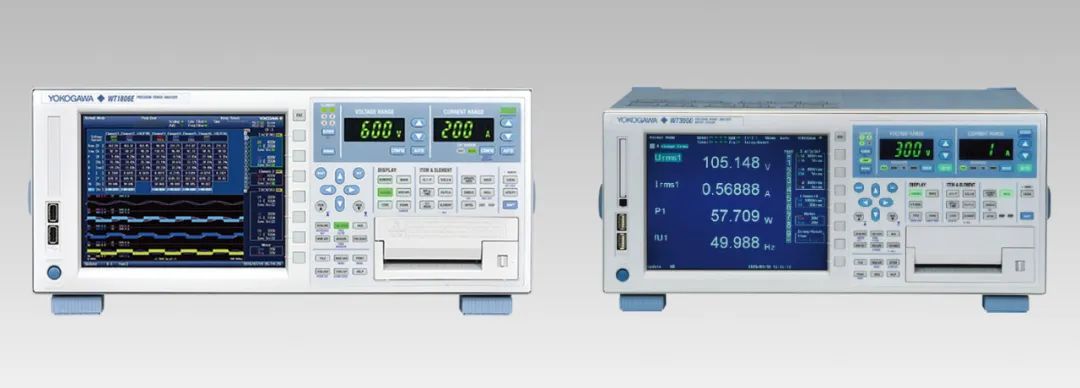

目前橫河的兩款主要功率分析儀產品WT1800E和WT5000具有這種自動更新率模式，下面我們以WT5000為例介紹一下這個實用的功能。（WT5000的固件需要升級到Ver3.31及以上版本）

WT5000的自動更新模式可以覆蓋低至0.1Hz的頻率，以最快10ms的間隔測量功率，自動跟蹤輸入信號中的頻率波動以更新數據，即使當電機以低速旋轉時也可以獲得穩定的無間隙的測量結果。

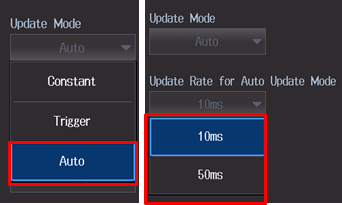

WT5000的更新模式設置為自動（Auto）之后，可以將更新率根據測試要求設置為10ms或者50ms。我們以設為50ms為例。

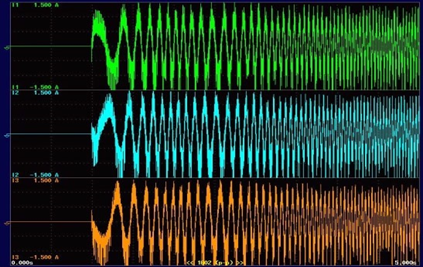

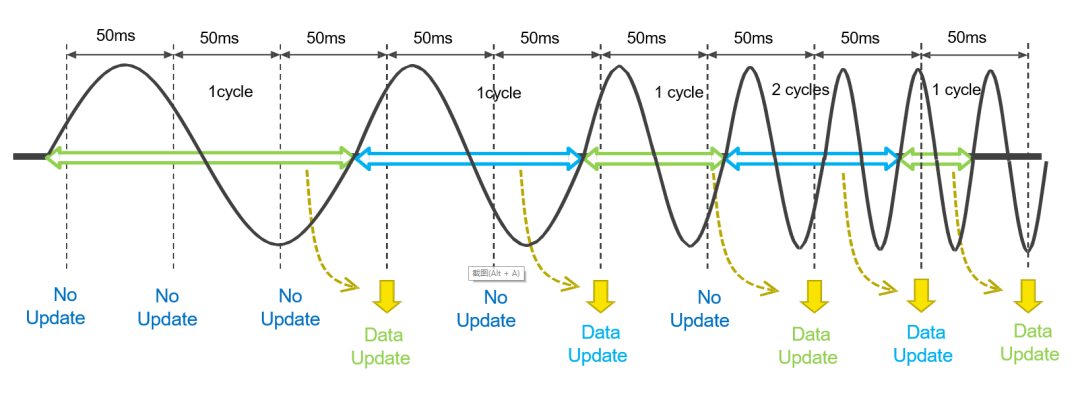

設置好之后，開始測量。當電機開始啟動時，最初的一些周期會大于更新周期50ms，并且周期越來越短。在WT5000檢測到一個完整的信號周期之前并不會進行數據更新，直到當一個完整的信號周期被檢測到時才會進行頻率測量和功率運算，并在當前的更新周期進行數據更新。然后繼續這個過程，直到下一個完整周期被檢測到時再進行下一個數據更新。這樣就可以按照啟動信號的周期進行運算，得到每個周期的頻率和功率。需要強調的是，這些測量數據是連續的，沒有死區的。

如果自動更新模式與電機的旋轉編碼器信號進行配合，還可以得到電機在低速狀態下每轉的功率參數。
