航空航天和自動駕駛汽車設計的未來發展中，硬件在環(HWIL或HIL)測試非常重要，它能讓研發團隊模擬運行數百或數千個不同的測試場景，而無需成本、時間或與現場測試相關的潛在風險。今天給大家說一個研發團隊使用FLIR科研級高清紅外熱像儀，捕捉高速運轉事物的案例~

HWIL測試的高速要求

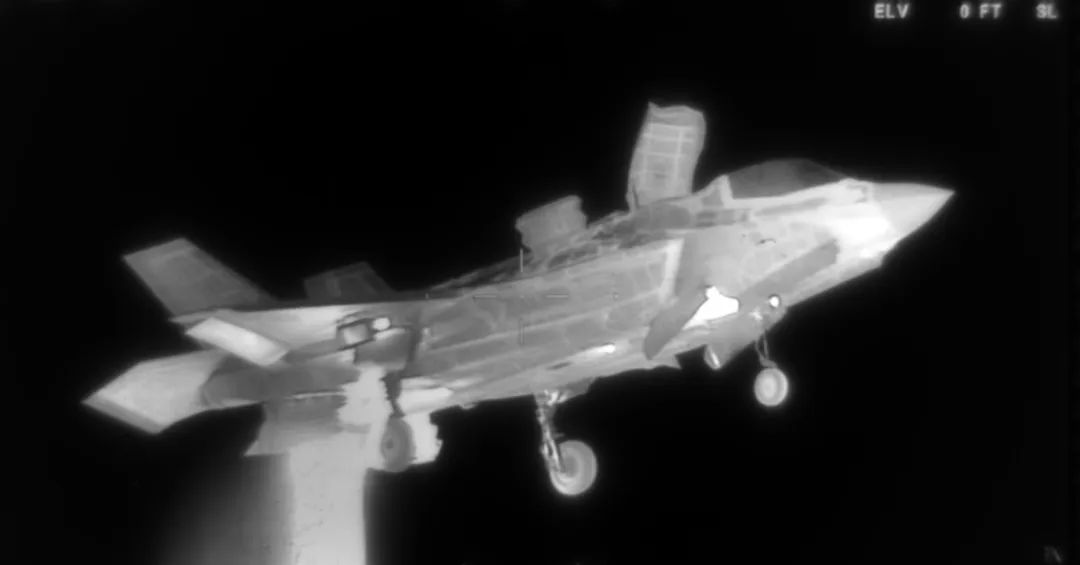

HWIL測試大多應用于高超音速飛行技術研究應用，需要尖端技術，而芯片設計系統公司（Chip Design Systems，簡稱CDS）在這些測試的紅外場景投影儀領域處于領先地位。為了滿足客戶的需求，通常必須是以超音速移動的目標進行模擬，而CDS的投影儀能以5萬赫茲的速率顯示場景。

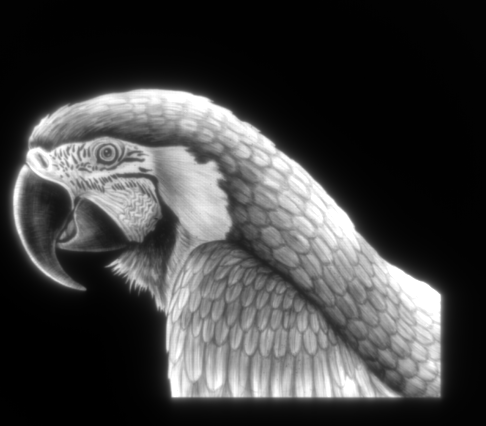

CDS紅外場景投影儀中鸚鵡的實際投影紅外圖像

CDS的紅外投影能力很清晰，但測試它們帶來了挑戰：無論是人眼還是非軍用級攝影機都無法捕捉到投影儀發射的所有數據。為了確保投影儀正常工作，CDS需要能夠捕捉投影儀發射的盡可能多的紅外信息。他們的解決方案是選擇Teledyne FLIR（即X系列機型）的高速高清科研紅外熱像儀。

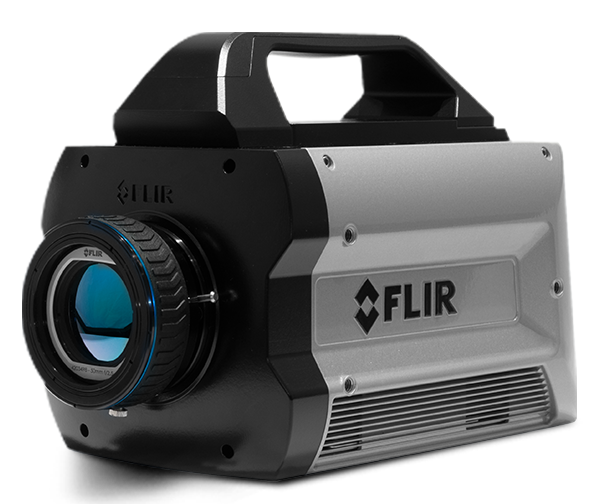

FLIR X8500系列熱像儀

FLIR X8500系列高清科研級紅外熱像儀是一款專為需要拍攝高速事件的詳細圖像、自定義測量目標輻射數據，檢測復合材料、太陽能電池和電子產品故障點的科學家和工程師而設計。這款紅外熱像儀將1280×1024高清分辨率與高幀率相結合，使研究人員能夠記錄高速事件的每個動態細節或溫度的迅速變化，無論是在實驗室環境下還是在現實測試范圍內均是如此。

FLIR產品：滿足實驗室需求

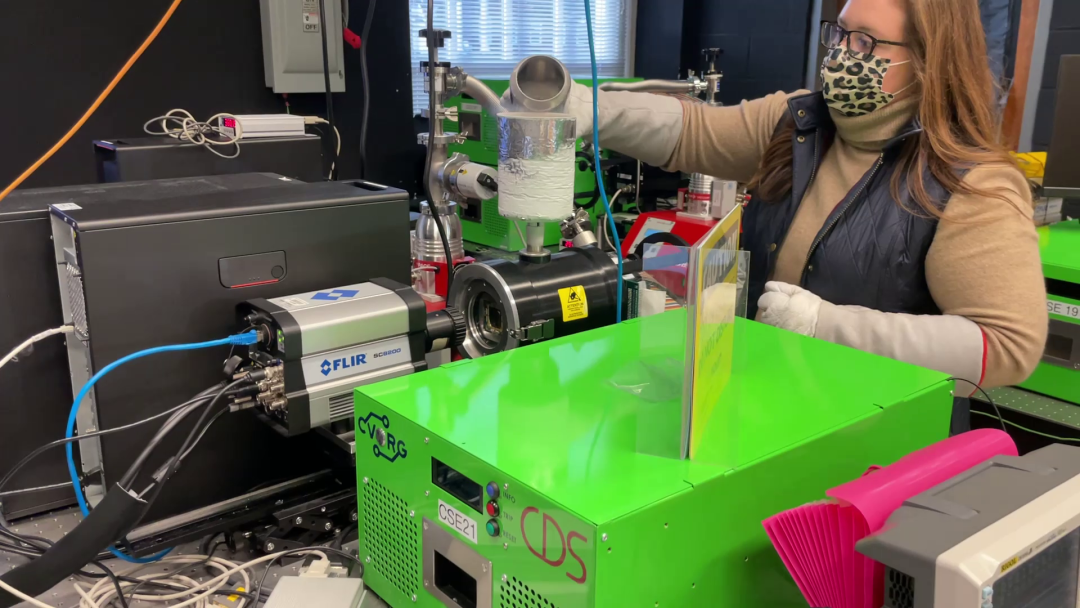

CDS經常在實驗室進行測試，以確保發射器工作正常，并進一步提高性能。這些測試包括將FLIR熱像儀與發射器對準以捕獲光線，然后使用FLIR研究應用軟件（例如FLIR research Studio）控制熱像儀設置以優化捕獲并顯示結果圖像。為了保證可重復性，CDS還利用FLIR科學熱像儀SDK開發了自己的代碼，來自動化測試過程，避免熱像儀操作中的人為錯誤。

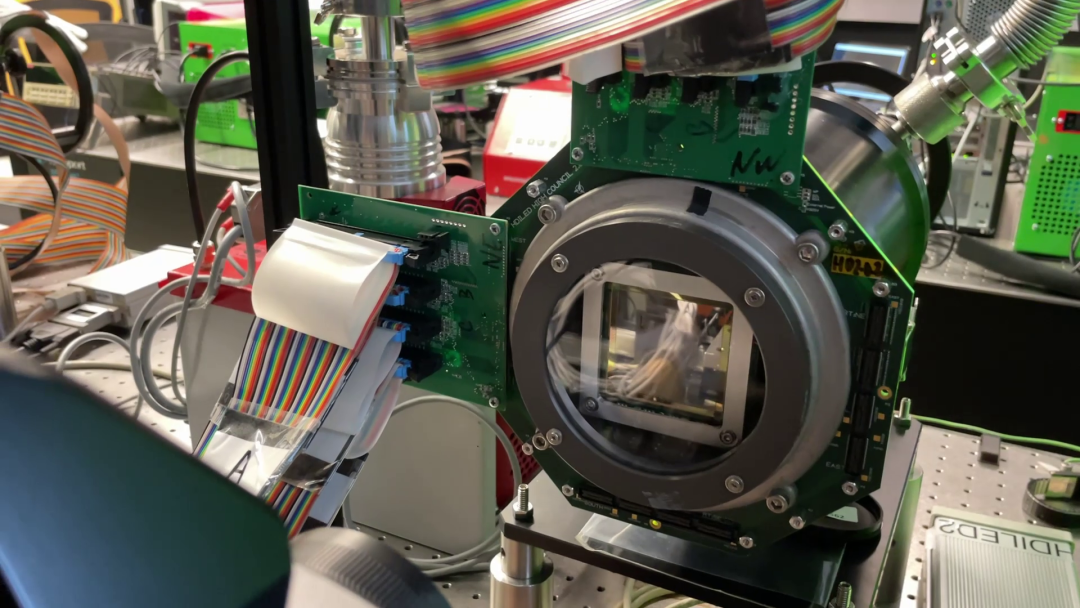

CDS紅外LED顯示器之一，一個2英寸的芯片，可以顯示2048×2048像素的圖像。

CDS首席技術官Fouad Kiamilev表示：“借助FLIR熱像儀，我們能夠向最終用戶和客戶展示我們的紅外投影儀系統的高清分辨率、高超音速幀速率和熱表象溫度”。

贏得客戶未來更多合作

CDS特別突出的一個特點是，熱像儀能夠?qū)ν队皟x的圖像進行非均勻性校正(簡稱NUC)。在FLIR熱像儀中執行NUC有助于CDS捕捉場景中偶爾出現的瑕疵或發射器故障。通過熱像儀的高分辨率和非均勻性校正的結合，CDS可以借助它檢查場景圖像中的每個像素，以驗證投影儀是否準確發射。

自2010年以來，CDS一直是Teledyne FLIR的客戶，目前在實驗室擁有四臺FLIR高清紅外熱像儀，并計劃在未來實施更多。Kiamilev表示，CDS的目標是在未來以更高的分辨率、更快的幀速率和更低的成本進一步提高投影儀的性能。
