防止氣候變遷及降低碳排放帶來新能源的商機，綠色能源的使用比例大幅增加，然而，像太陽能與風力發電皆會因氣象變化而無法配合用電負載需求穩定供應電力，利用電池儲能是目前最常用的解決方法，包括了調節電網頻率及削峰填谷的應用。

韓國2019年公布23起電池儲能事故調查結果，其報告顯示責任多落在建置電能存儲系統的系統整合商與儲能柜商，廠商面對最大的挑戰尤其在于電網快速頻率調節的應用中“儲能柜各串電池芯平衡的設計”，直接影響到質量與安全。在目前儲能柜中的電池模塊往更高壓設計，常見電芯220串聯到900V以上，甚至有儲能廠商產品規劃到360串聯到1500V以上，這對電池芯的容量及直流阻抗的一致性是個嚴格挑戰。舉例來說：儲能柜在調頻時的瞬間充放電，容易造成電池芯不平衡導致BMS偵測保護而跳機。后續需工程人員維護查驗，繁瑣耗時造成服務效率低及維護成本高；且電池芯不平衡可能造成儲能柜單一電芯過充過放，除有安全的疑慮外，也會縮短儲能柜的循環壽命。

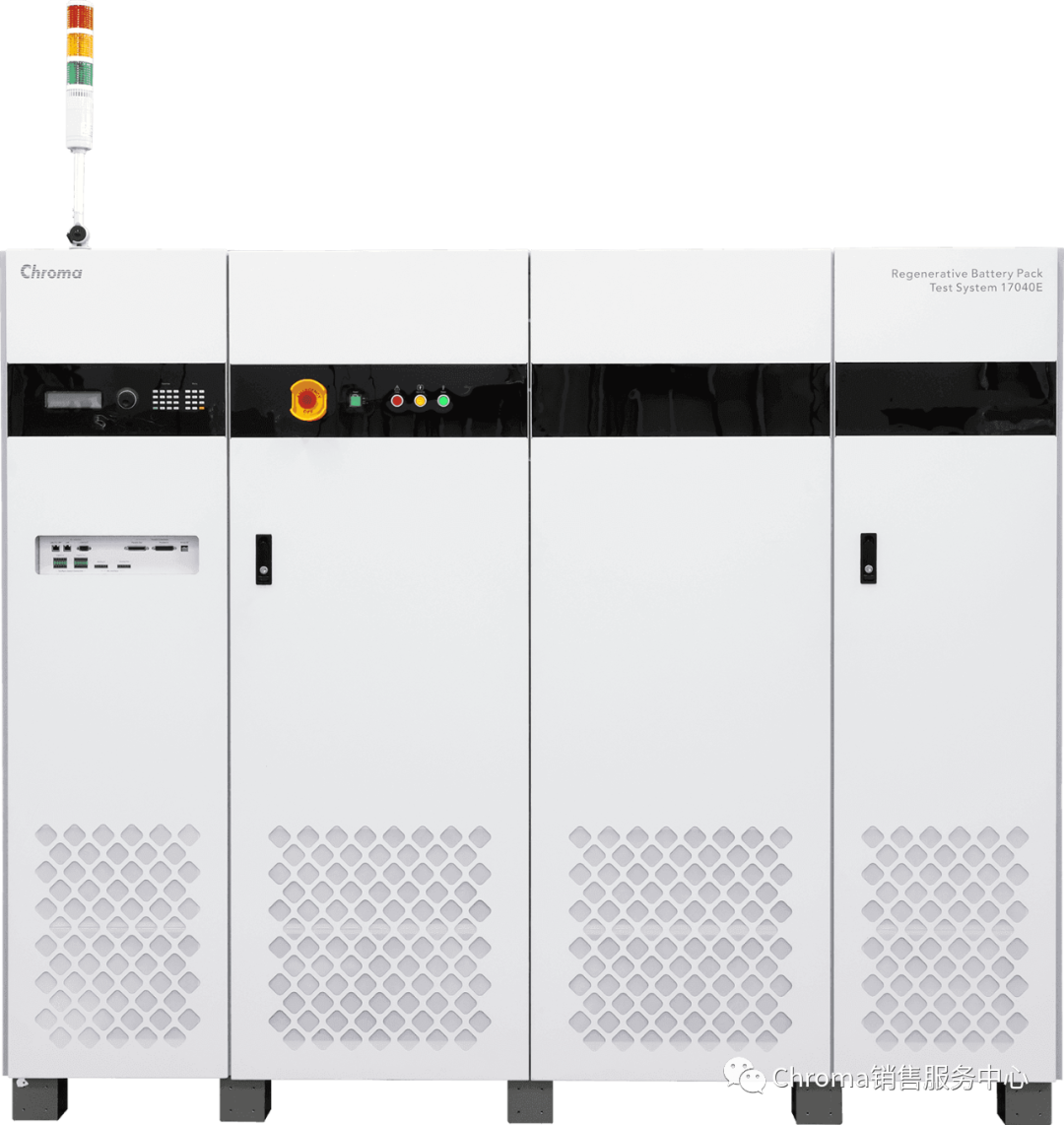

17040E 200kW系統外觀

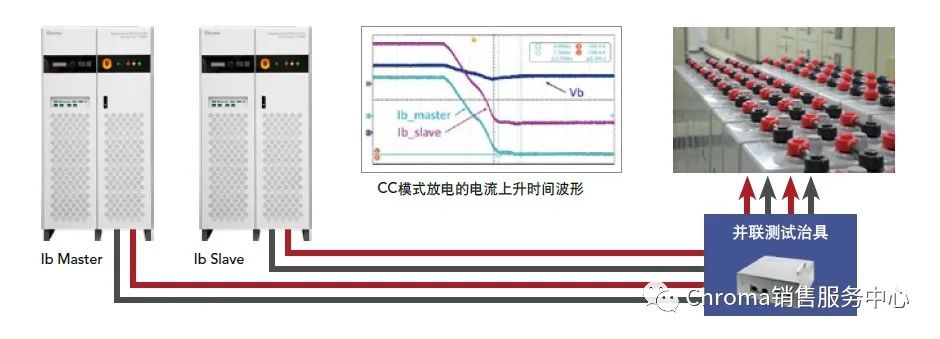

針對電能儲存系統的測試，Chroma以在業界實務經驗，總結在儲能柜上進行測試是為最有效率檢測出電池系統造成的關鍵問題，且需要針對儲能柜各串電池芯使用狀態驗證。透過Chroma 17040E充放電測試系統，具1700V的高壓及200kW可多臺并聯，1ms的電流爬升充放電的能力，可仿真儲能系統在透過PCS對電網進行調頻補償時，電力調節對儲能柜的充放電行為，透過17040E系統的軟件讀取BMS的電池芯信息，同時間檢出電池芯在調頻過程的各串電池芯的電壓變化，辨識電池芯電壓變化查出儲能柜組裝質量的缺陷，避免電池芯過充或過放的狀態發生，找出設計上的錯誤，適合儲能柜設計驗證研究、進出貨檢驗、生產測試、產品取得證書等用途。

此方案已獲多家儲能系統廠商青睞，也有第三方檢測實驗室采用此測試方案，用于1200V電壓的儲能電池柜，進行系統驗證的測試工作。
