Barker pulse實際上是在脈內采用了BPSK調制，只是調制源為Barker碼。Barker碼序列是一組特殊的二進制比特，目前發現的Barker長度包括2、3、4、5、7、11和13位。當二進制比特由0變?yōu)?，或者由1變?yōu)?，載波相位將發生180°變化，如圖1右所示，給出的就是Barker5 (11101)對應的波形示意圖。

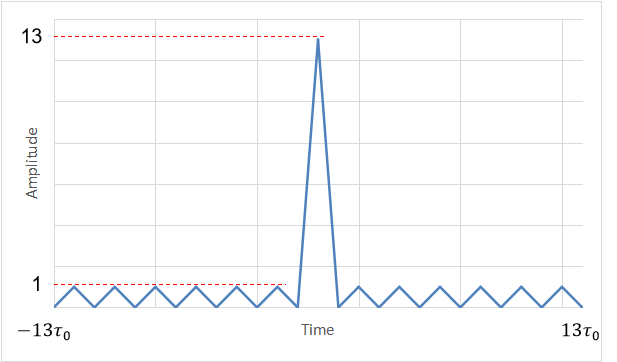

圖3. Barker 13脈沖壓縮后的時域波形

Barker pulse經過匹配濾波器壓縮后的時域波形如圖3所示，時域邊帶幅度相同，為主瓣脈沖幅度的1/N，N為Barker碼的長度。比如Barker 13，時域邊帶抑制為：20lg(1/13)≈-22dB。

壓縮后的脈寬為τ/N，相當于將原脈寬平均分成了N個子脈沖，因此對應的脈沖壓縮比為N。而且，由圖3可以觀測到，脈沖壓縮后，不僅脈寬變小了，SNR也改善了，改善了雷達對微弱回波信號的處理能力。

為什么需要矢量信號源？

脈沖壓縮比和時域邊帶抑制不僅與所使用的脈內調制方式、參數和接收機側匹配濾波器性能、數據處理方法有關，還會受到發射機鏈路諸如功率放大器等部件以及級間阻抗匹配的影響。在發射機開發階段，通常會使用矢量源信號源產生標準的脈沖信號，脈內采用線性調頻或者Barker碼調相，以驗證射頻前端部件對脈沖參數造成的影響。

類似地，對于雷達接收機鏈路的驗證以及信號處理算法的驗證，也需要矢量信號源提供標準的脈沖信號。

由此可見，在雷達收發機開發過程中是需要信號源提供標準脈沖信號的，而像脈內調頻或調相的脈沖，采用模擬信號源是很難實現的，矢量信號源才是最佳選擇，尤其是高帶寬脈沖的產生。這就是為什么在雷達測試中需要使用矢量信號源的原因。

圖4. 矢量信號源用于雷達收發機測試

如何使用KSW VSG02矢量信號源產生射頻脈沖信號？

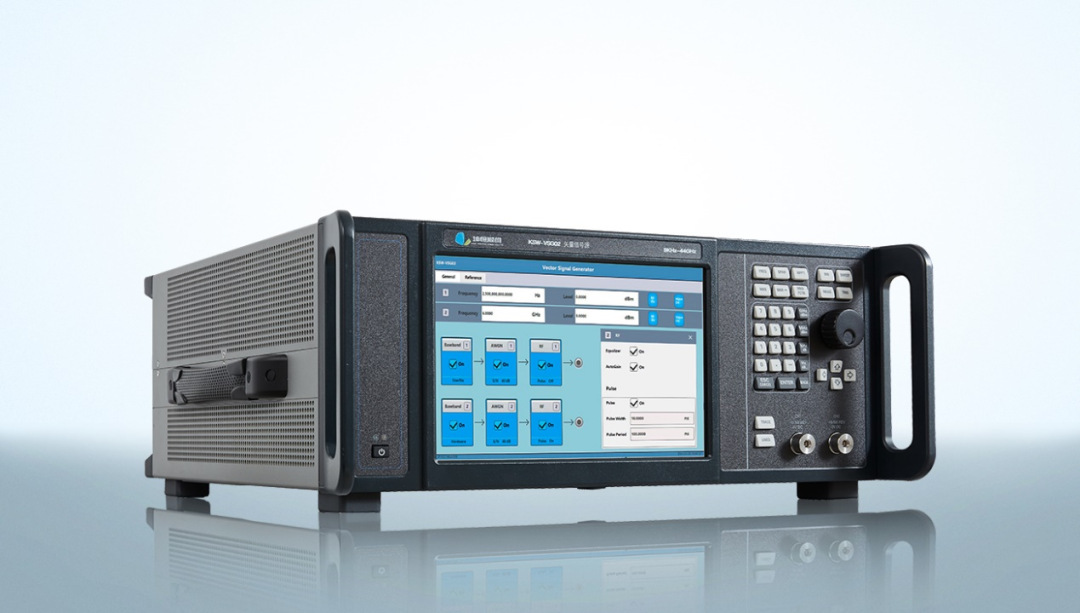

圖5. KSW-VSG02矢量信號源

KSW-VSG02具有多個頻率型號，頻率最高可達44GHz，可配置單個或兩個射頻通道，最高功率高達+21dBm，2GHz調制帶寬，優異的相噪指標（< -146dBc@F = 1GHz，20KHz SSB；（低相噪選件）），助力產生理想的寬帶脈沖信號。

在雷達信號產生方面，提供了信號波形產生軟件，支持脈沖輪廓編輯、脈內調制、脈沖參數捷變以及天線模擬等功能，以便更好地滿足用戶豐富多樣的測試需求。

(1)脈沖輪廓：支持矩形、梯形、升余弦、鋸齒等脈沖輪廓，用戶還可以根據實際需要進行自定義。

(2)脈內調制：支持線性調頻、步進頻、Barker碼、Frank碼、PSK、QAM等一系列常用的調制方式，并且支持自定義調制方式。

(3)參數捷變：支持脈沖之間幅度、頻率、相位、脈寬、脈重頻等多種參數的捷變，其中載波頻率和脈重頻還支持隨機跳變。

(4)天線模擬：在評估天線帶來的影響時，可以使用雷達信號生成軟件直接生成各式各樣天線偶極子、平面陣及拋物面天線等）及天線不同掃描方式（圓周掃描、扇形掃描、光柵掃描等）對應的波形，即使沒有天線實物，依然可以模擬天線存在時給系統帶來的影響。

(5)支持脈沖描述字（PDW）以及脈沖描述字的實時傳輸，并與其它主流信號源的PDW兼容。

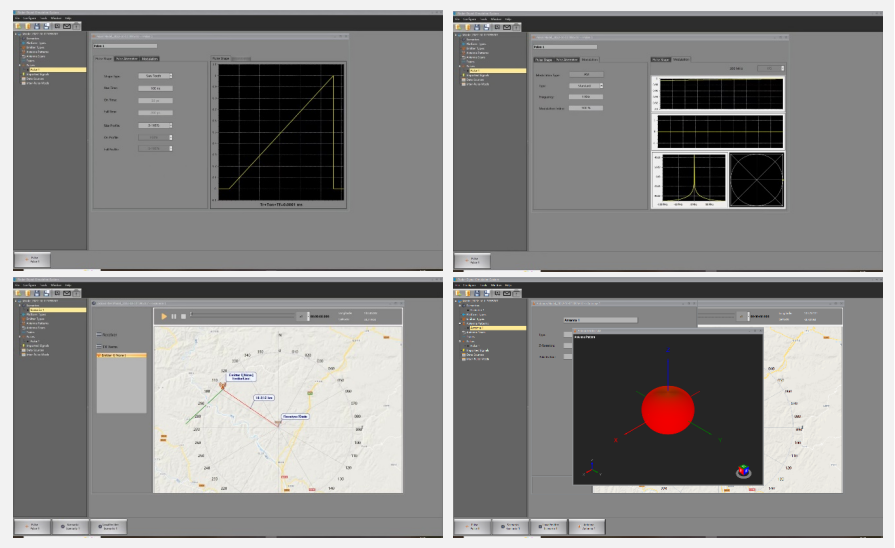

圖6.雷達信號產生軟件

總結
