直流偏移受電路設計約束偏移量有限，不像交流耦合那樣能去除任何安全范圍內任意大小的直流分量，對于超出偏移范圍的直流分量無能為力。

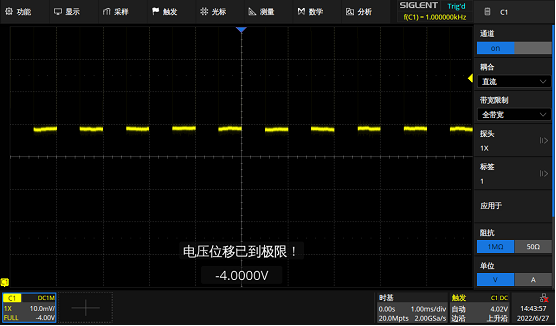

圖 8 直流偏移限制

另外要注意，直流偏移功能是用來抵消交流小信號上疊加的直流分量，而不是用來任意移動波形。示波器的波形顯示范圍即為該電壓擋位下的動態范圍，超出顯示區域的波形將被電路限幅以保護更脆弱的元件，由于電路限幅的非理想特性，發生限幅后采集到的波形可能出現嚴重失真。

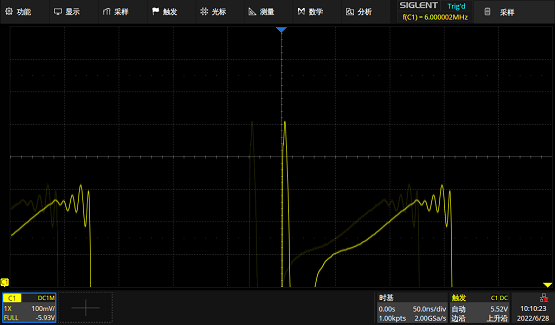

圖 9 超出顯示區域的波形可能導致限幅失真

如果希望觀察交流大信號上的小細節，請使用縮放功能。

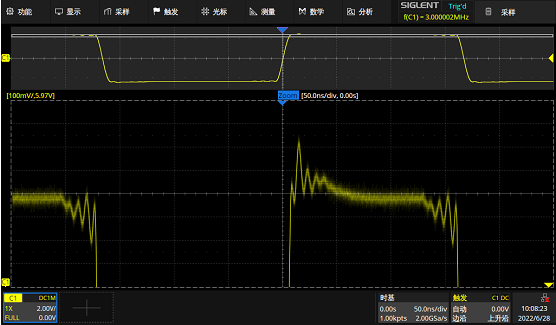

圖 10 使用縮放功能觀察信號細節

03 案例——電源瞬態響應測試中的假過沖

瞬態響應是電源測試中最常用的方法之一，它可以很直觀地表現出電源的多項特性。通過使用電子負載產生方波或者脈沖波電流作為被測電源的負載，示波器觀察電源的輸出電壓和電流波形，根據波形可以提取出電源特性。

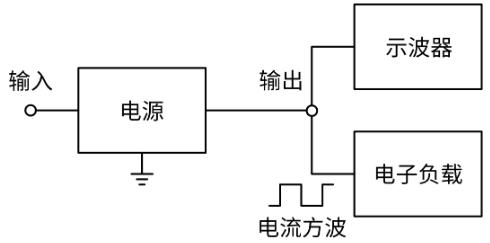

圖 11 瞬態響應測試示意圖

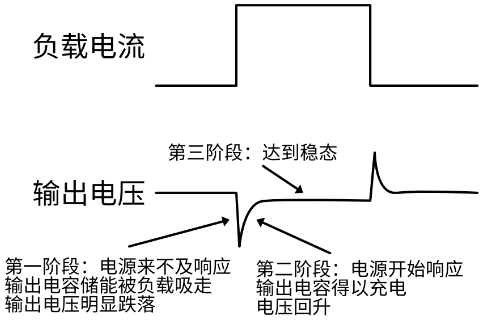

一個典型的電源瞬態響應如下圖所示。當負載電流突變時，因?yàn)殡娫喘h(huán)路帶寬不夠，電源還來不及響應負載變化，這時候電源輸出電容儲存的能量被負載吸走，電容電壓降低導致輸出電壓跟著降低。隨著時間推移，電源環路檢測到輸出電壓跌落，環路開始自動調整輸出電壓，輸出電容開始充能，輸出電壓回升。假設電源環路是穩定的，則這一階段末期幾乎不會產生過沖和振鈴。當電源輸出電壓回升到一定程度以后將不再變化，輸出電壓達到穩態，由于電源的非理想特性，這個穩態電壓往往隨著負載電流變化。

圖 12 典型電源瞬態響應

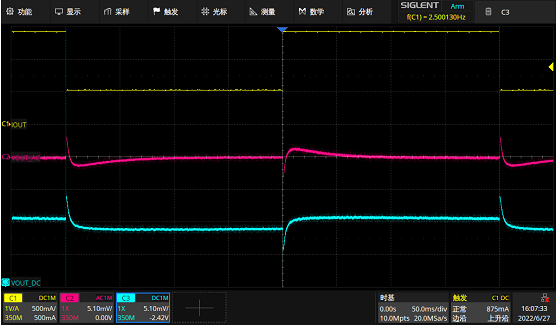

下圖是使用示波器測量一個真實電源瞬態響應的情況。通道1為負載電流，通道2和通道3為輸出電壓，通道2使用交流耦合，通道3使用直流耦合。使用交流耦合觀察輸出電壓時，輸出電壓上出現了明顯的過沖，而使用直流耦合觀察時并沒有出現過沖?？紤]到負載電流的頻率為2.5 Hz，而輸出電壓的波形是與負載電流相似的類方波，所以交流耦合的波形是錯誤的。

圖 13 電源瞬態響應

實際測量電源瞬態響應時，往往因?yàn)樗褂玫氖静ㄆ髦绷髌品秶拗?，只能使用交流耦合，?dǎo)致對電源響應的誤判。例如在這個案例中，如果使用交流耦合，就會把電源負載調整率的特性誤判為電源環路穩定性問題，這是兩個完全不相關的特性。

除了電源測試外，觀測傳感器信號也往往因?yàn)槠秒妷旱脑虿坏貌皇褂媒涣黢詈?，也?huì)導致觀測的信號與實際信號有一定差異。

04  SDS6000 Pro/SDS2000X HD的優勢

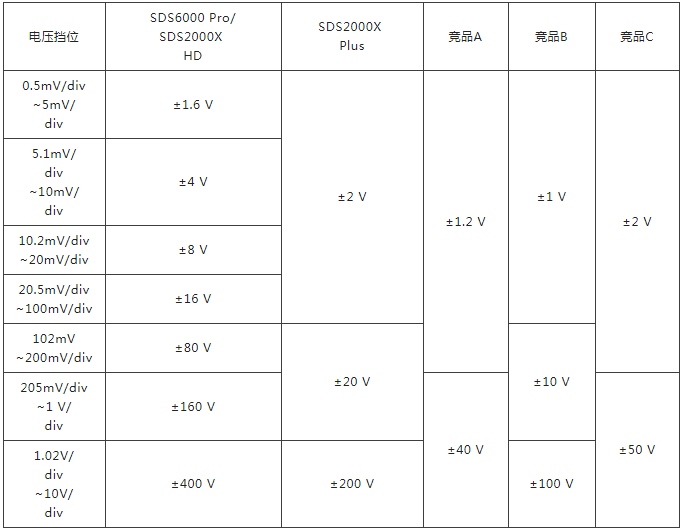

SDS6000 Pro與SDS2000X HD重新設計了通道的直流偏移電路，使較小擋位下的直流偏移范圍大大提高，在5.1 mV/div到10 mV/div的擋位下，直流偏移范圍可達±4 V，在10.2 mV/div到20 mV/div的擋位下，直流偏移范圍達±8 V，足以應對大多數板級電源和傳感器的測試，配合原生12 bit分辨率，可將被測波形盡可能低失真地展現出來。
