前言

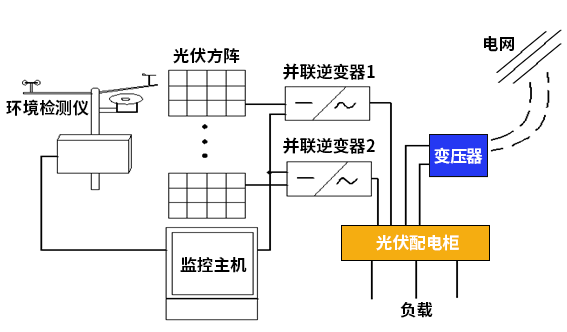

在實際并網運行的光伏電站系統，需要在其生命周期內定期維護和檢修才可能保證電站的高效安全長久運行，絕緣/接地測試則是光伏電站檢測的重中之重。良好的絕緣及接地設計，可以保障電站長期處于安全的運行環境，減少電站的故障頻率，提高電站的整體運行效率。
我司研發生產的的絕緣測試儀和接地測試儀，能實現符合GB國標要求的各種測試，從而保證電站的設備安全和人員的安全，有力地保障光伏電站日常運維工作。接下來，我們分絕緣和接地兩個方面，為大家介紹光伏行業的安規檢測規范要求及產品應用。
1、絕緣測試

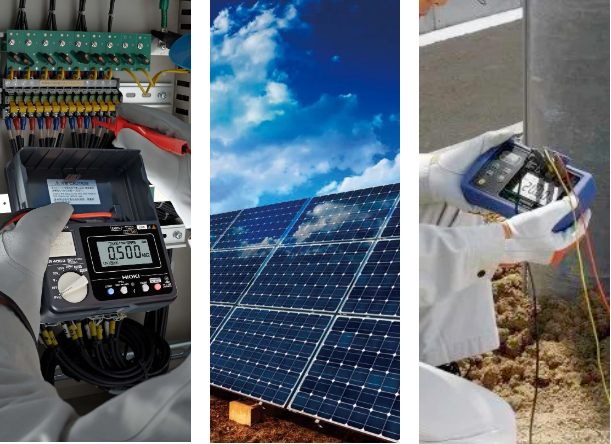

【應用介紹】按光伏電站維護規范要求，需要對光伏組件設備進行定期的絕緣測試
1、根據逆變器額定工作電壓的不同選擇500V或1000V的絕緣電阻表進行測試。逆變器絕緣電阻測試內容主要包括輸入電路的絕緣電阻測試和輸出電路的絕緣電阻測試。分別測量輸入電路與地線間的絕緣電阻和輸出電路與地線間的絕緣電阻。逆變器的輸入、輸出絕緣電阻值應不小于2M Ω 。
2、直流匯流箱、直流配電柜、交流配電柜絕緣電阻測試方法與逆變器的測試基本相同，其輸入、輸出引線與箱體外殼的絕緣電阻都應不小于10M Ω 。
3、根據需要選用500V或1000V的絕緣電阻表，然后測量光伏方陣的各輸出端子對地間的絕緣電阻，絕緣電阻值應不小于10MΩ。
【關鍵點】
?變壓器，電機除測試絕緣電阻之外，還需要測試極化指數和誘電吸收比
?變壓器，電抗器等中壓與高壓設備絕緣測試電壓需要達到2500V，5000V
?可以設定測試時間
?可以記錄測試數據
?極化指數和吸收比可以直接給出讀數
?具備輔助耐壓測試功能，并防止設備被擊穿

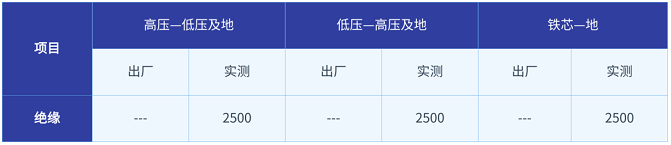

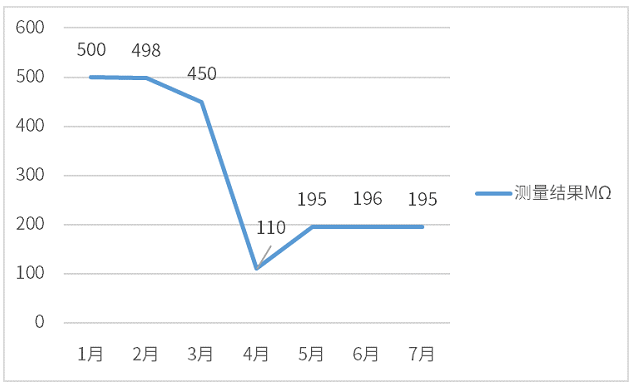

絕緣電阻測試：溫度20℃、濕度22%
【產品推薦】

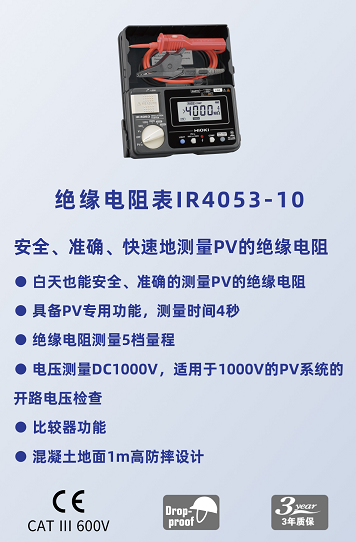

① 絕緣電阻表 IR4053-10

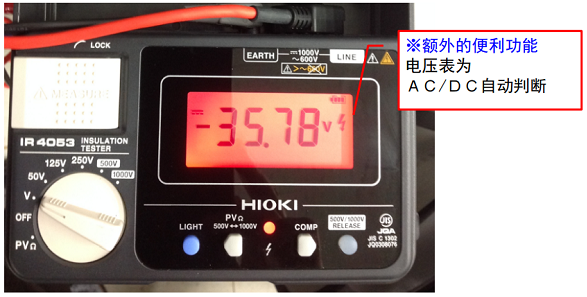

?電壓表功能
開路電壓檢查時，不會看漏P-N的反解
顯示負值時，背光燈會變?yōu)榧t色表示警告

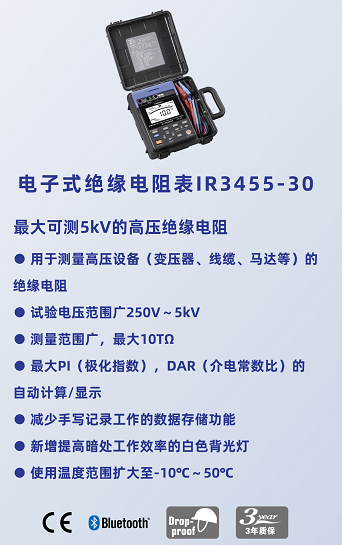

② 電子式絕緣電阻表 IR3455-30

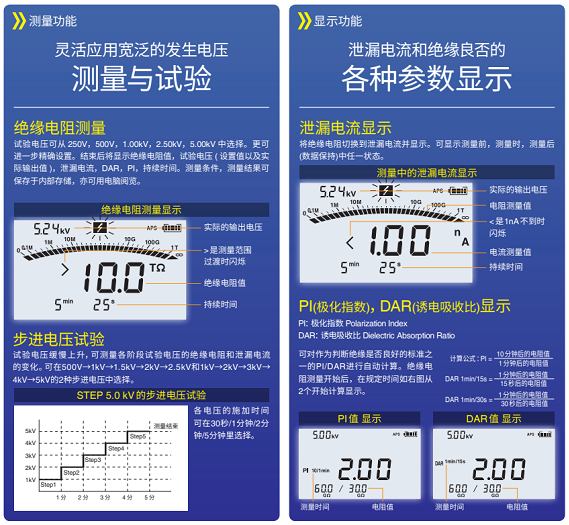

?極化指數和吸收比可以直接給出讀數

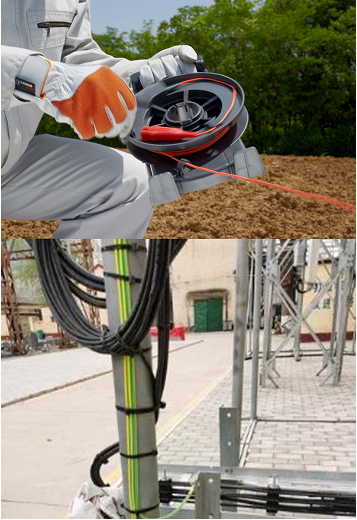

2、接地電阻檢測
【應用介紹】
