當今世界瞬間萬變，工程師們需要一款工具，能夠快速地解決測試疑難問題，面對當今各種測量挑戰，示波器自然是滿足要求的關鍵工具。在使用示波器時，必須了解需要使用哪種觸發來捕獲特定的事件。所謂的觸發，按專業上的解釋是：按照需求設置一定的觸發條件，當波形中某一個波形滿足這一條件時，示波器即實時捕獲波形及相鄰的部分，并顯示在屏幕上。在這種背景下,“工程師的眼睛”-示波器，將發揮重要的作用，示波器的高級觸發功能，可以幫助工程師實現設定不同觸發方式捕獲異常信號。

測試對象

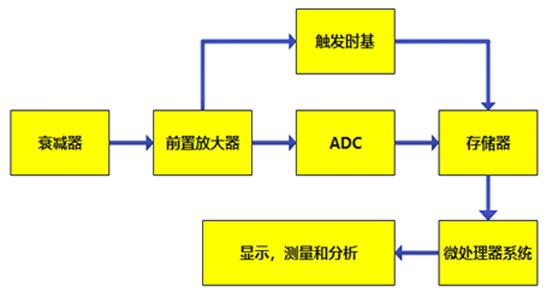

示波器觸發原理

高級觸發相對于普通觸發的優勢

最基本廣泛的基本觸發模式是邊沿觸發，邊沿觸發的使用和設置都較為簡單，但是極易受到嚴峻的噪聲和復雜異步信號的限制。每當基本觸發不足以應對設計驗證或設計調試等需求的時候，若使用基本觸發來處理這些更高級的事件時，需要耗費大量的時間驗證及結果會誤差極大，使用高級觸發可以消除誤差并極大地減少調試或驗證設計的時間。

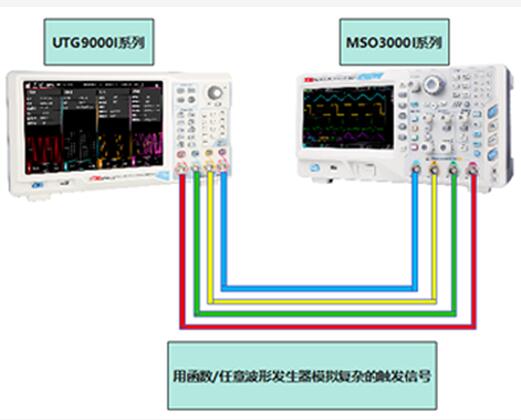

應用模擬示意圖

高級觸發類型

① 脈寬觸發             ② 視頻觸發      ③ 斜率觸發

④ 欠幅觸發             ⑤ 延遲觸發      ⑥ 延遲觸發

⑦ 持續時間觸發      ⑧ 建立保持觸發

⑨ N邊沿觸發           ⑩ 碼型觸發

測試前準備事項

▲ 儀器設備自校正

在測試過程中，每當發現基準線不在中心位置，或者當使用環境溫度變化范圍達到或者超過5°C時，就可以進行自校正操作，在進行自校正前，確保儀器開機運行20分鐘以上，自校正可以使示波器達到最佳的工作狀態，以便取得最精確的測量值。

操作步驟：

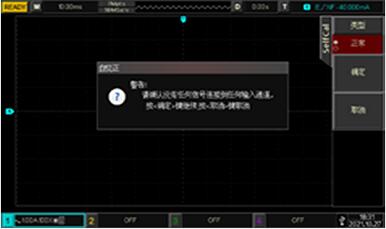

①：依次按 UTILITY-> 自校正

②：彈出警告對話框，"請確認沒有任何信號接到任何通道"，點擊確定鍵

③：開始自校正請敬侯，自校正時間約5分鐘

▲ 無源探頭補償

無源探頭在使用前都需要調整補償電容以滿足探頭與示波器輸入通道之間的阻抗匹配和頻率補償，未經補償校正的探頭會導致測量結果誤差大或出現錯誤波形。

操作步驟：

①：將探頭菜單衰減系數設定為10×，探頭上的開關置于10×，并將示波器 探頭與CH1通道連接。

②：將探頭探針與示波器的"探頭補償信號連接片"相連，接地夾與探頭補償連接片的"接地端"相連， 打開CH1通道，然后按AUTO 按鍵。

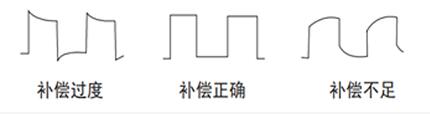

③：用非金屬手柄的調筆調整探頭上的可變電容，直到屏幕顯示平滑波形。

應用測試

01.脈寬觸發
