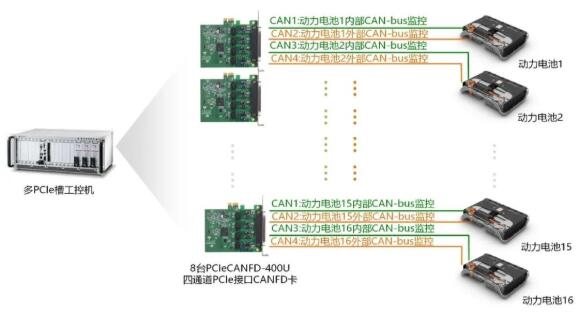

·多PCIe工控機測試方案

若電池測試項目現場使用多PCIe槽的工控機，ZLG致遠電子提供多通道PCIe接口的PCIeCANFD-400U卡搭載工控機來進行監控的方案，外擴4路相互獨立的CAN/CANFD通道，實時監控動力電池內外CAN/CANFD總線的情況。

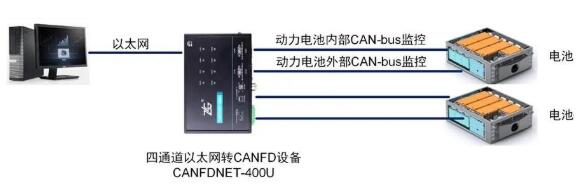

·以太網監控測試方案

若測試現場采用以太網來實現整個測試情況的監控，ZLG致遠電子推出多通道CAN/CANFD轉以太網設備CANFDNET-400U通用方案，通過以太網實現“一拖四”CAN/CANFD相互獨立的通道，甚至ZLG還提供多大8通道的CANET-8E-U，實現8路CAN通道電池?cái)?shù)據的監控。

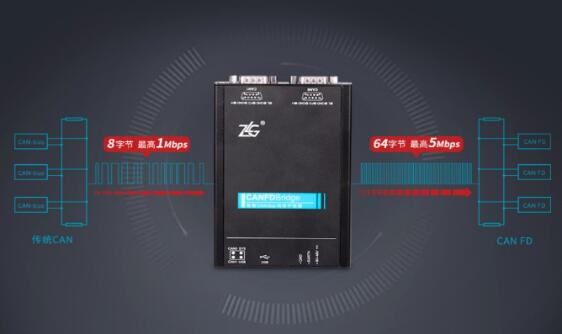

不同波特率兼容測試方案

在動力電池組測試中，如果出現不同CAN/CANFD的波特率的電池包，該如何做到同步測試呢？ZLG致遠電子推出CANFDBridge網橋，能夠?qū)⒉煌ㄌ芈实腃AN/CANFD節點接入到同一波特率CAN網絡，比如滿負荷情況下64節點，每8組被測CAN節點為同一波特率，則共需要8個CANFD網橋進行中繼接入統一的CANFD網絡。方便后面對動力電池的統一進行測試。

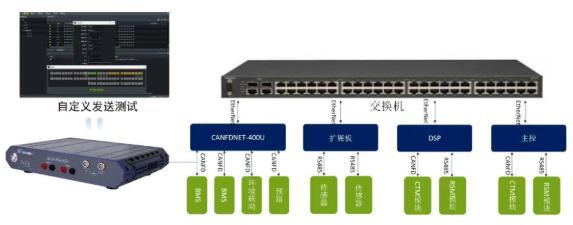

動力電池測試診斷方案

CAN/CANFD總線讓人頭疼的就是錯誤幀的產生，以及故障的診斷排查，而其中最大的難點就是偶發性故障。動力電池測試過程中也難免會出現各種故障問題，如何快速的復現并完成故障節點的診斷呢？ZLG致遠電子推出ZPS-CANFD分析儀和CANFDDTU記錄儀兩款產品。ZPS-CANFD可快速接入電池充放電等測試場景，排查定位通訊故障，并能夠進行自定義的發送和接收干擾。CANFDDTU記錄儀可以完整的記錄測試過程中所有的CANFD報文，甚至可以實現遠程監控動力電池測試情況，幫助工程師快速復現故障狀態，加快故障原因的分析。

高性能WiFi轉CANFD設備——CANFDWIFI-100U

CANFDWIFI-100U產品集成高速 528MHz 主頻 M7 內核處理器，內部集成了1路最高波特率為5Mbps的CAN(FD) 接口、1路10M/100M自適以太網接口以及1路2.4G/5G WiFi接口，支持TCP Server，TCP Client，UDP等多種工作模式，用戶可根據使用需求，靈活選擇TCP Sever/TCP Client/UDP工作方式和拓?fù)浣Y(jié)構，搭載配置軟件即可完成所需參數設定。

ZLG致遠電子在動力電池測試、組網、回收方面有著豐富的經驗，對此也提出了各種解決方案，助力動力電池行業的行業進程，更多詳情可以關注“ZLG致遠電子”公眾號，了解更多行業CAN/CANFD總線的解決方案。
