隨著越來越多Release 16新功能標準規范的完結和發布，例如TDD/FDD CA載波聚合，DC雙鏈接模式，或RIM遠程干擾管理，亦或是新的DCI消息模式等。
●案例1 最新芯片手機的吞吐量不如舊芯片的手機
案例背景：某廠家的測試環境有搭配一套真實基站的信號，通過信道仿真儀的環境進行3GPP信道場景及AWGN加噪的測試項目，在測試新舊兩個固件版本的待測手機時，發現新打樣版本的待測手機的吞吐量性能不如同芯片方案的舊版本手機，老版本的待測手機可以測試到260Mbps的峰值上行吞吐量，新待測物只能測試到195Mbps的峰值上行吞吐量，信道的配置參數完全一致。
具體問題：通過手機log工具看不出什么具體原因，只是看到另外一個終端出現一定概率的誤碼重傳的調度。在通過Propsim信道模擬器環境，但切換信道模型為Bulter或bypass無多徑模式，峰值吞吐量數據的差異依舊。但如果不同信道模擬器的環境，直連基站和手機，加20dB定制衰減器則沒有這部分差異性?？蛻舴磸?fù)切換終端，檢查基站的日志和終端日志，測試多日也未能找到問題的原因。
傳統方案：在基站天線端及手機天線端分別連接矢量信號分析儀進行采集，但數傳模式是MIMO，普通的單端口VSA設備無法采集并解碼MIMO信號，且因?yàn)橛姓`碼數傳自適應的原因，基站的每slot的業務PUSCH調度參數不太一致，手動配置傳統矢量分析軟件的解碼PUSCH信道的話，需要輸入較多的參數并逐一幀進行驗證。
錦囊方案：
使用WaveJudge無線協議與Propsim F64聯合解決。我們把Propsim F64采集到的多路IQ信道，導入到Keysight公司新的WaveJudge無線協議分析系統軟件中，見到的配置5G NR小區的頻點及小區帶寬，采樣率參數，即可自動盲解到測試小區的廣播信道相關參數，并顯示到小區ID，幀號及內部的例如SSB，MIB，SIB1消息等。也支持多UE的多數傳信道的Dedicated信道內容，只需要再?gòu)腢E 或基站端讀取對應的RRCSetup或RRCReconfiguration消息，讓W(xué)aveJudge跟UE一樣，通過基站的配置消息，匹配每個UE的專用傳輸?shù)乃阉?解碼相關的參數，并根據每個DCI消息來解碼對應PDSCH或PUSCH數傳消息塊的內容，CRC狀態等，包括從MAC層到PDCP層的各個封裝格式，用戶面的IP數傳包或控制面的RRC，NAS消息都可以解碼。

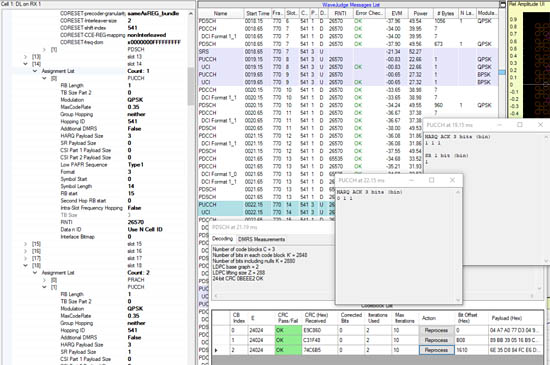

WaveJudge無線分析軟件界面
除了傳統的層二，層三消息的動態調度解碼，信號導入WaveJudge分析軟件后，還可以針對性的查看每個PDSCH或PUSCH的物理層相關指標，通過左右側窗口的時間戳聯動功能，我們可以查看到每個PUSCH的時域功率圖，頻譜圖及EVM指標的星座圖，如果關心小區的資源利用率，也可以查看2D power圖標，查看每個slot的RB調度資源狀態。

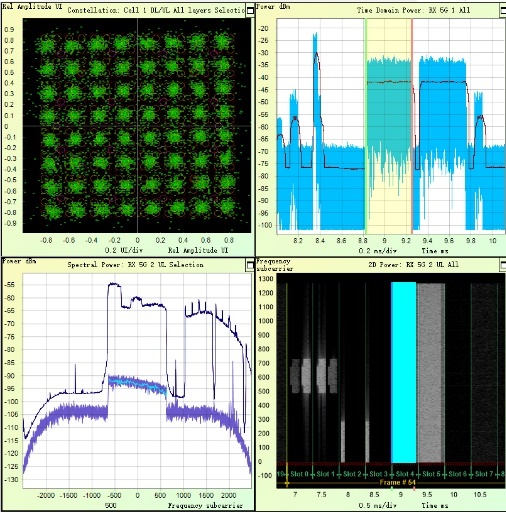

WaveJudge無線分析軟件界面
借助WaveJudge的圖形化界面，很快找到了在下行功率相同的情況下，兩個待測物上行時隙的功率值有相差幾個dB，峰值吞吐量低的待測物的功率略低，且EVM的質量也有星座圖旋轉的情況。

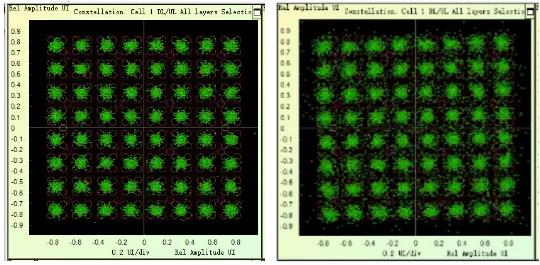

WaveJudge無線分析軟件界面 - EVM星座圖
問題總結：
兩款設備在峰值吞吐量的差別，主要是手機上行發射功率偏低，且信號質量失真較大。在測試環境較好的情況下，可以達到峰值的上行傳輸，如果測試環境的路損較大，導致上行信號到基站的EVM過低，相同的環境噪聲下，會有一個待測物的SNR偏低，高階輸出TB的信號可能就達不到64QAM的解調門限，出現重傳后基站會降低MCS速率已改善誤碼的情況，但總吞吐量就無法跟功率及信號質量正常的終端一樣達到峰值，客戶更換硬件射頻板且對終端重新校準后，問題解決。
●案例2 無線設備下行存在不明原因誤碼
案例背景&問題：某客戶的5G基站跟終端的在加載3GPP信道場景測試下，在低衰減、低多普勒的狀態下還是顯示吞吐量測試的結果顯示有一定比例的下行TB傳輸塊的誤碼。
傳統方法：針對下行誤碼，手動查看基站的配置參數，覺得下行的消息調度及發送狀態沒有變化，不應該出現周期性的下行誤碼。且在手機端采集log看起來收到的PDSCH的校驗都是正常，不應該出現誤碼的情況。
錦囊方法：
使用WaveJudge無線協議與Propsim F64聯合解決。在進行信道仿真和吞吐量打流的同時，通過Propsim采集了一段時間的上下行的測試碼流，導入WaveJudge分析后。能看到消息列表里面的PDSCH解碼都是校驗成功的，EVM也有-36dB左右。WaveJudge軟件是根據基站的DCI調度信息來解碼PDSCH，可判定為下行的信號發送的狀態正常，但解碼UE回復的PUCCH里面的ACK狀態卻有一些時候會解碼出來有0的位置。所以基站看到UE回復Ack異常，基站后臺的統計產生了一些下行傳輸誤碼的統計。

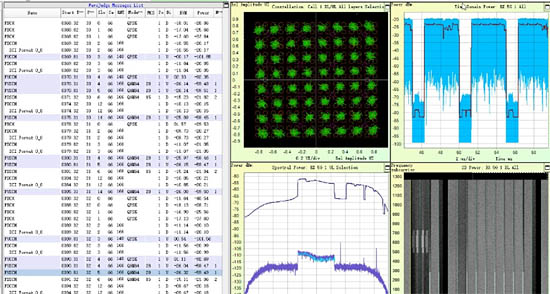

WaveJudge無線分析軟件界面 – 消息列表
問題總結：
結合WaveJudge的解碼結果和UE的解碼結果，得出結論系統統計的下行誤碼并不是終端性能指標問題，既信道模型處理后的下行信號解碼成功的，只是UE回復或生成PUCCH消息的時候出現了一些問題，出現了帶有nack的狀態信息給基站而造成的。需要終端相關的協議棧部門對pucch編碼問題進一步分析和處理。
下面為您介紹下解決上面?zhèn)€兩個問題的秘籍：使用WaveJudge無線協議與Propsim F64聯合解決方案
支持Rel16虛擬外場環境的無線通信設備空口性能分析解決方案
Keysight Propsim信道仿真儀 + Wavejudge無線協議分析工具
Keysight的Propsim信道仿真儀可以幫助客戶在實驗室里搭建一套逼近Release 16新功能需要的虛擬外場測試環境，這樣可以大大縮短無線通信設備的研發周期；而Keysight的WaveJudge無線協議分析工具可以幫助客戶快速定位無線層一到層三的問題。

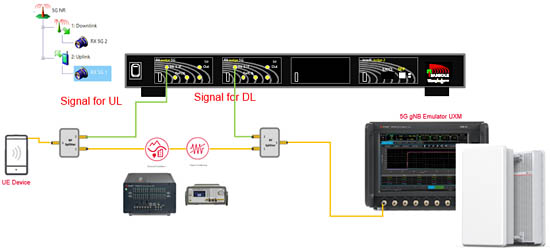

信道仿真儀實驗室測試連接示意圖
上圖是一個典型的基于Keysight Propsim F64信道仿真儀搭建的FR1宏站多終端實驗室測試環境。

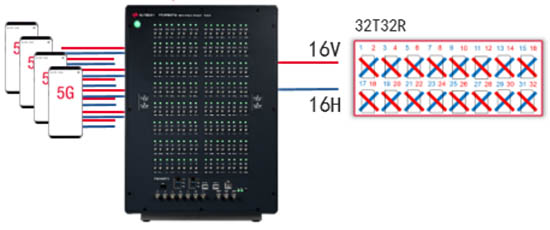

傳統空口性能分析方案的連接示意圖
Keysight推出的最新的空口性能分析解決方案，直接利用了Propsim F64信道仿真儀強大的硬件平臺，通過新增加的IQ Capture數字信號采集功能，在不影響信道仿真的前提下，可以把轉換后的IQ數字信號直接導出。這樣利用Keysight先進的WaveJudge無限分析軟件可以便捷地作射頻層以及協議層的深入分析，從而為客戶快速定位問題的根本原因提供了更有效的手段。

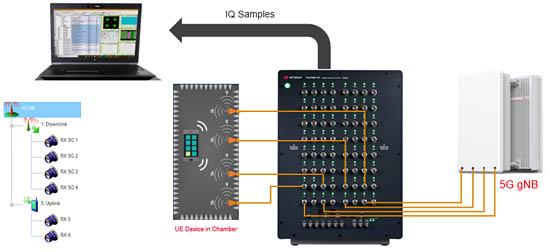

Propsim F64+Wavejudge新的分析測試方案示意圖
利用Keysight新的空口性能分析解決方案，當客戶在Rel16實驗室的測試環境中發現了無線通信設備的結果不正常，無需改變測試環境，通過Propsim信道仿真儀直接進行下行及上行的信道源碼的采集進行空口層一道層三的分析，特別是針對MIMO類的信號，在Propsim上可以同時采集多流下行及上行的信號，節省了以往需要多臺外置VSA或射頻板卡的繁瑣搭接和高昂的成本。
總結：
在Propsim信道仿真儀的新IQ Capture采集功能及WaveJudge協議分析軟件導入功能的混搭新方案里，實現了采集MIMO的雙向IQ碼流信號不需要更改測試接線的功能，既避免引入其它不必要的衰減干擾因素，又節省了調試信號的環境調整搭接時間。通過WaveJudge無線協議分析軟件的跨層的聯動分析功能，圖形化方式把無線信號的物理層指標及其上下行的調度消息參數顯示出來，方便用戶可以快速查看需要分析消息的物理層指標和對應調度資源參數內容。
整套新的信道仿真及協議分析整合方案從無線信號的測試功能，擴展為支持信號采集，矢量指標分析和無線協議分析的功能，完整的提供了對4G，5G信號的無線層一到層三的問題快遞分析定位功能。加速問題定位需要的解碼查看多層的消息，特別是查看特定消息內容及對應物理層指標的時隙同步操作復雜度。
