熱風爐是煉鐵廠高爐冶煉生產中的重要設備。熱風爐爐殼、拱頂、管道鏈接處易產生應力腐蝕問題。通過紅外熱成像設備可對熱風爐管道溫度實時在線監控，不僅關系著整個高爐煉鐵流程的安全性和風險預警能力，更重要的是關系著鋼鐵工人的生命安全。
(圖片來源：艾睿光電)
應用背景
一般一座高爐配有3-4座熱風爐，一座送風，兩座或三座加熱，輪流更換。熱風爐的作用是向高爐內提供熱風。在熱風爐上連接著冷風管和熱風管，鼓風機將大量的冷空氣壓入熱風爐，同時在高爐煉鐵時產生的煤氣最后輸送到熱風爐里進行燃燒，被加熱后的熱風再從熱風管吹進高爐內，溫度可達1350℃，由于熱風爐管道有耐火磚，管壁溫度在200℃以內。
熱風管作為連接高爐和熱風爐的通道，經過高溫熱風的長時間侵蝕，內部耐火材料易軟化、強度降低，逐漸變薄、脫落，甚至導致管道破損，高溫熱風吹出，對工作人員生命安全產生威脅。
傳統熱風爐管道測溫監控方案存在問題
傳統熱風爐管道測溫監控方案是在熱風爐管道壁外安裝多個熱電偶傳感器，通過直接接觸測量管壁區域的某點的溫度。依靠熱電偶進行測溫監測，電偶易損壞，而更換熱電偶又有一定的困難，生產成本和人力資源都造成了極大的浪費。
客戶需求
1、測溫范圍滿足-20℃-550℃；高測溫精度，滿足±2℃
2、高分辨率，支持640×512
3、三套高爐，每套配置4座熱風爐，每座熱風爐熱風出口管道與熱風總管道連接處需3臺紅外熱成像設備覆蓋整個接觸面，實現對整個管道面的全覆蓋及在線實時監控關鍵區域的溫度
4、支持電調焦
5、支持485控制云臺，設置預置位、預置位調用、巡航功能
6、考慮到現場的惡劣環境，需要加裝隔爆外殼
7、支持報警聯動。當紅外熱成像設備監測到區域內溫度超過200℃，可將報警信息推送到控制中心健康診斷系統，提醒工作人員進行現場排查
(圖片來源：艾睿光電)

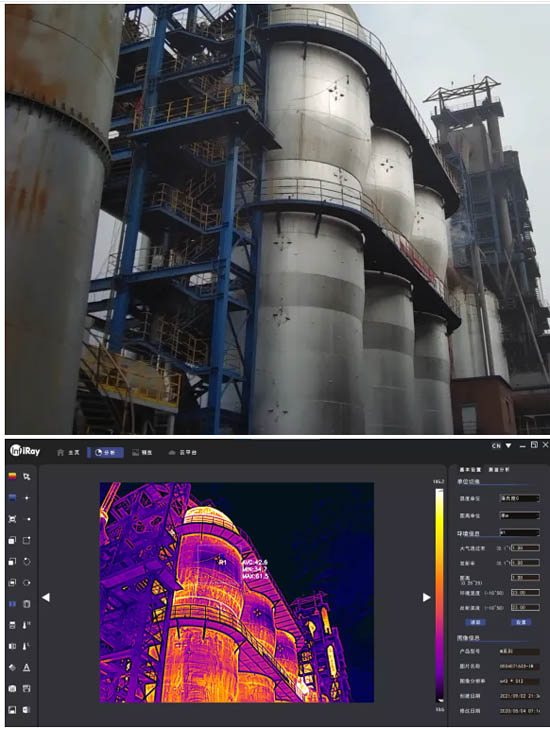

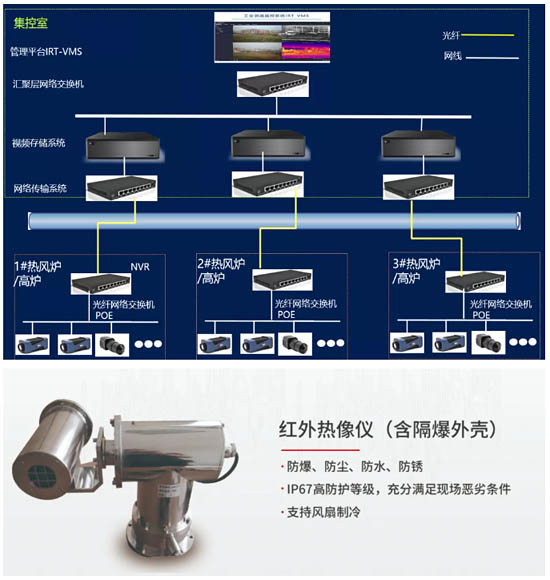

艾睿光電結合客戶需求及現場實際情況，在熱風管道兩側分別布置兩臺紅外熱像儀，支持控制云臺，通過云臺可以實現對預置位、巡航等功能，實現對關鍵區域溫度重點監控，搭配艾睿IRS-VMS系統組網軟件，實現多畫面視頻預覽、報警配置、生成測溫溫數據曲線、溫度報告，可報警聯動彈窗預覽、抓圖、錄像等功能，滿足客戶各項需求。
設備選型推薦
(圖片來源：艾睿光電)
艾睿光電熱成像監測方案優勢
●非接觸實時在線測溫
不影響被測物體，采集整個畫面所有溫度點，自動捕捉全屏或區域最熱點，直觀看到問題點，高效率無盲區地查找問題。
●寬測溫范圍
-20℃-550℃；0℃-1500℃可選
●自定義報警閾值
當溫度超過設定警戒閾值后，可聯動彈窗預覽、抓圖、錄像。
●可生成溫度曲線

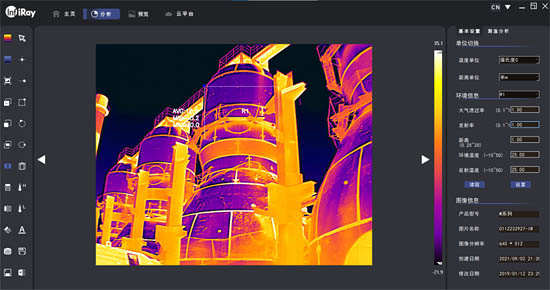

可通過溫度數據曲線分析熱風爐體管道溫度發展趨勢，判斷是否有耐火材料脫落。
●可全程錄像并存儲
每套熱風爐、高爐的紅外視頻圖像可全程錄像并存儲到硬盤錄像機，也可存儲到本地服務器?？赏ㄟ^IRT-VMS組網軟件對所有接入設備進行統一管理配置。
