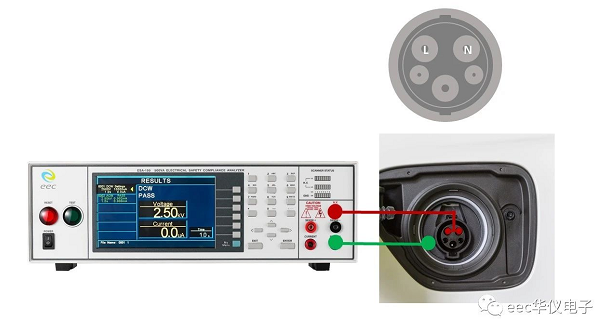

圖三：被測物極點相連測試接線方式

2. 將充電槍插入充電樁或車輛連接插座后，插頭上的所有極點依次和其他極點進行測試。

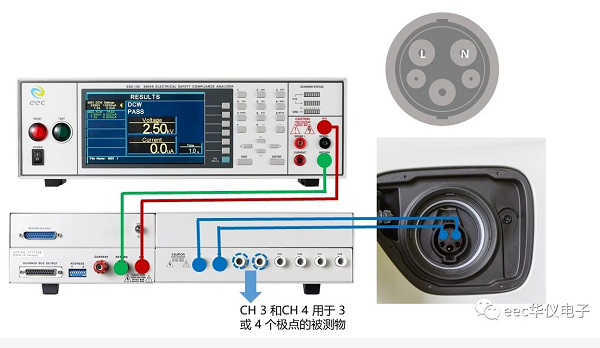

圖四：被測物極點間依序測試接線方式

3. 如果被測物內側有絕緣設計，則需進行以下測試：將測試儀的Return端與金屬外殼相連，HV端與包覆鋁箔紙的被測物絕緣內側相連。

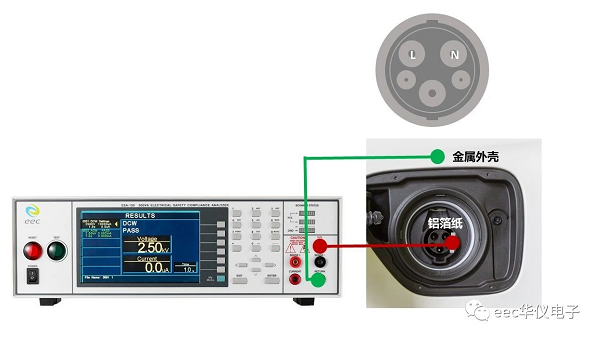

圖五：內側絕緣設計測試接線方式

《交流接地阻抗測試》

如果有可觸及的金屬部分，則需要接地阻抗測試。輸入交流電流25A一分鐘，測量可觸及的金屬部分與接地之間的電阻是否小于0.05Ω。

4、充電樁安全需通過嚴格的測試與高質量的測試儀器來把關

后疫情的時代，人們生活也正一步步的改變，更促使物流產業的革新與低碳排放量的電動車做結合，充電樁在此扮演極為重要的角色，更需通過GB/T 61851和GB/T 20234的電氣安規測試，確保其安全無虞。

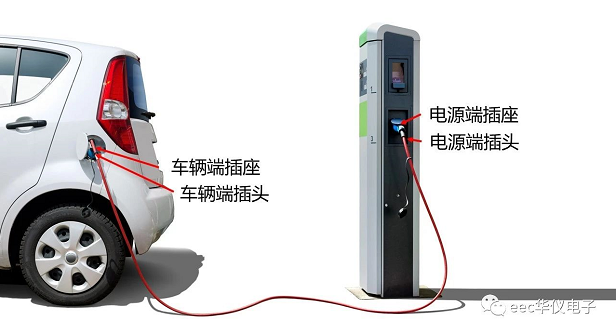

針對GB/T 61851要求充電樁通過多項電氣安規測試，包含耐壓、絕緣、直流接地和泄漏電流測試，以及GB/T 20234需要對充電樁供電端與車輛端的插頭與插座進行耐壓、絕緣和交流接地測試?？蛻暨x用華儀ESA系列搭配7006矩陣掃描儀和EGB-324交直流接地阻抗測試器以及EAL-5000系列，完整的充電樁電氣安規測試解決方案。

ESA系列提供高達5kVac/ 6kVdc的耐壓測試電壓，以及6kVdc的絕緣阻抗測試電壓、交流接地阻抗以及泄漏電流測試?？焖俜烹娧b置功能可在測試完成后50ms內放電完成，避免殘留電壓造成人員意外觸電。ESA系列跟7006矩陣掃描儀可以組成多點測試并同時解決復雜的配線問題，提升測試效率增加產能。EGB-323交直流接地阻抗測試器，最高可輸出40A，一機整合GB/T 61851和GB/T 20234所要求的交流與直流測試。在搭配上EAL系列可程序交流電源提供可靠的電源模擬各種測試情境的要求。華儀電子高質量和高精準度的測試解決方案，符合電動車產業對安全性的高要求。

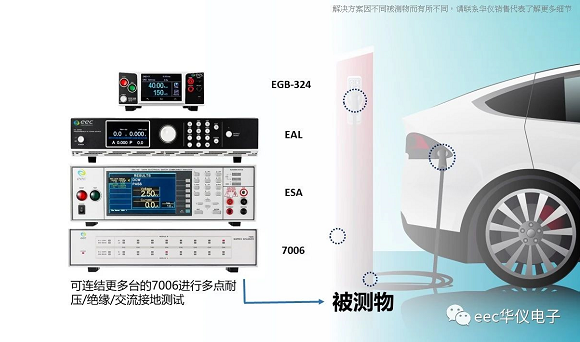

圖六：華儀安規測試儀器與交流電源完整充電樁測試系統

華儀電子持續與電動車相關產業一起為電氣安全嚴格把關，再加上80年的產業經驗與不斷的提升測試儀器的質量和精準度，成為各大實驗室與領導品牌的首選。
