該磁力計的檢測極限為?500?nT，能夠檢測從?DC?到?1.5?kHz?的磁場頻率。?基于這些參數，選取了多個磁場頻率(50、100、200、500?和?1000?Hz)，并創建了每個頻率的磁場圖。?施加到樣品的磁場由?C?形電磁體執行，?該電磁鐵的尺寸為寬?9.5?厘米、深?3?厘米和高?8?厘米;?磁體兩端的距離為?3.8?厘米，圈數為?N。
該裝置如下圖?2?所示：

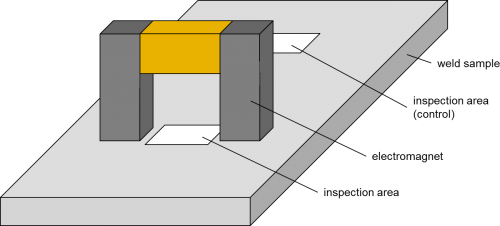

圖?2?–?實驗裝置圖
實驗結果：
測量結果如下圖?3?所示。

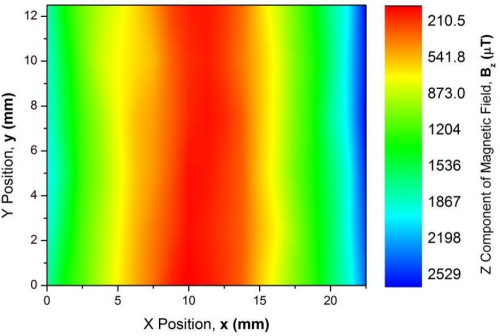

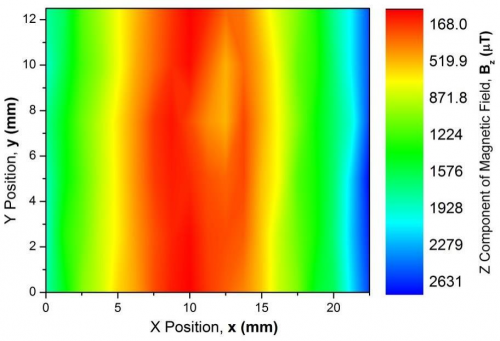

圖?3?–?曲線圖顯示了在?50?Hz?檢測頻率下測量的樣品磁場分布
圖?3(a)?MFL?信號顯示為異常，檢測出了缺陷;圖?3?(b)?為無缺陷區域的典型響應，可以看出磁場的平滑變化。
實驗結論：
通過將圖像進行比較，可以證明該方法能夠成功地檢測到缺陷。盡管被檢查鋼樣品上的缺陷肉眼看不到的，但使用基于量子阱霍爾傳感器的磁力計可以檢測到。
另外，本實驗顯示了量子阱霍爾傳感器的高靈敏度特點。結合其高線性度、緊湊的標準尺寸、大動態范圍以及耐高溫等特點，我們相信量子阱霍爾傳感器能夠適用于各種無損檢測應用。
