為完成測試設置，需要電纜、衰減器和示波器。使用優質低損耗電纜連接靶、衰減器和示波器。電纜總長要保持在1米以內，這樣才能滿足IEC和ANSI標準。ANSI C63.16要求雙屏蔽電纜，防止信號泄漏影響測量。它還推薦RG-400/U電纜，而RG-214/U盡管是兩倍直徑，但損耗只有一半，似乎效果更好。還可以使用任何GHz帶寬的同軸電纜。

IEC 61000-4-2還規定把示波器放在法拉第籠中，屏蔽示波器受到ESD引發的放射輻射。在標準開發過程中(20世紀90年代初)，許多工程師使用模擬熒光存儲示波器進行這些測量。標準之所以規定使用屏蔽層，是為了防止模擬示波器上顯示的波形失真。屏蔽層也最大限度地減少了放電放射場引起的假觸發數量。

目前，大多數高速數字示波器，包括泰克4/5/6系MSOs，都擁有屏蔽精良的輸入電路，因此實踐中通常不要求法拉第籠。只需把ESD靶安裝在1.2平方米鋁片上，通常就能防止數字示波器中不想要的觸發。

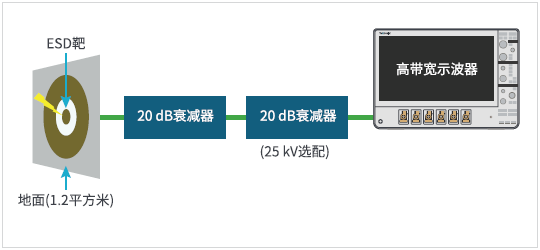

圖4. ESD靶和示波器之間的衰減器保護儀器的輸入放大器

測試設置方框圖如圖4所示。需要使用衰減器，保護示波器的輸入前置放大器，因為ESD靶可能會產生>50 V的電壓。20 dB衰減器很方便，因為它表示10×衰減，把測得電壓乘10，就可以得到經過并聯的實際電壓，然后計算出得到的電流。衰減器必須能夠處理最高50 V尖峰，衰減器的帶寬必須準確地通過最高4 GHz頻率。

選擇示波器

在選擇示波器時，要特別注意儀器的帶寬、上升時間和噪聲。為了準確地測量信號，且沒有采樣誤差，示波器必須有充足的帶寬。對高斯響應示波器，采樣率可能要達到示波器帶寬的6倍，當然更典型的情況是帶寬的4倍。

在使用數字示波器時，還必須注意采樣率。數字示波器在可用帶寬上的響應比較平坦，在超過3 dB頻率時滾降率很陡。因此，采樣率要達到示波器帶寬的2.5倍，以避免假信號誤差。

示波器要想準確地顯示ESD脈沖的上升時間，必須有充足的帶寬和上升時間。確定示波器指標是否足夠的規則，會因模擬示波器和數字示波器而不同。

對模擬示波器

公認的上升時間和帶寬規則是：

· 帶寬 = 0.35/(上升時間)，或上升時間 = 0.35/帶寬

· 示波器的上升時間必須小于輸入信號上升時間的三分之一，以便使上升時間測量誤差小于等于5%

對數字示波器

計算方法如下：

· 帶寬 ≈0.43/(上升時間)

· 示波器的上升時間只要達到信號上升時間的大約0.7倍，就能以百分之幾的精度測量上升時間

大多數數字示波器的頻響比較平坦，與模擬示波器相比，在-3 dB點以下的頻率上生成的衰減較少。因此，數字示波器的測量精度要更高。其次，數字示波器的滾降率較陡，有助于降低假信號誤差。

一般來說，人體ESD脈沖的上升時間要小于200 ps。為準確顯示這種脈沖，要求的帶寬約為0.43/(200 ps)，或者2.15 GHz。某些ESD仿真器可能會生成50 ps的上升時間，因此要求8.6 GHz的示波器帶寬。

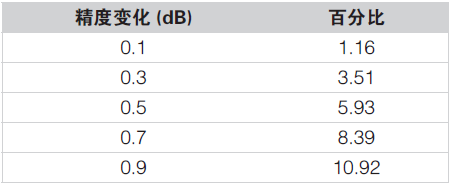

表1. 系統精度變化會引起的測量誤差百分比

靶-衰減器-電纜鏈條會產生一定的信號幅度損耗。不同測試設置之間的損耗變化，DC ~ 1 GHz時必須在±0.3 dB，1 GHz ~ 4 GHz時必須在±0.8 dB。表1顯示了<1 dB的系統精度變化會大大影響測量精度。
