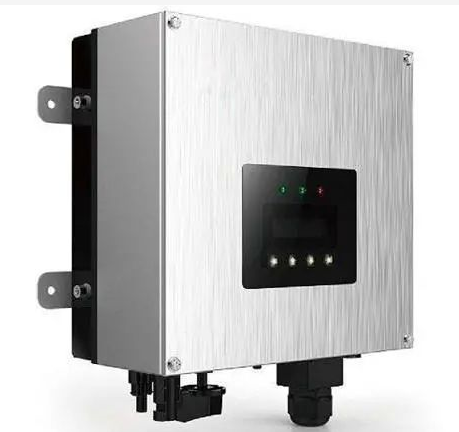

在進入逆變器測試的世界之前，先來簡單地回顧一下逆變器。逆變器也稱逆變電源，是將直流電能轉變成交流電能的變流裝置。光伏逆變器就是應用在太陽能光伏發電系統中的逆變器，是光伏系統中的一個重要部件。
“逆變裝置的核心，是逆變開關電路，簡稱為逆變電路。該電路通過電力電子開關的導通與關斷，完成逆變功能?！?/span>---- 工作原理

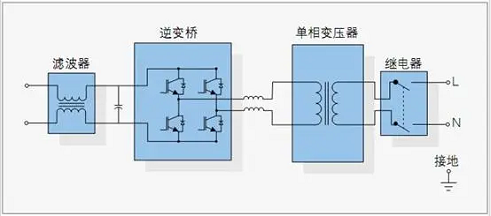

逆變器原理圖
光伏逆變器需要具備以下三個特點：
1、具有較高的效率。由于太陽能電池的價格偏高，為了最大限度的利用太陽能電池，提高系統效率，必須設法提高逆變器的效率。
2、具有較高的可靠性。很多光伏電站用于偏遠地區，電站無人值守和維護，這就要求逆變器有合理的電路結構，嚴格的元器件篩選，并要求逆變器具備各種保護功能，如：輸入直流極性接反保護、交流輸出短路保護、過熱、過載保護等。
3、輸入電壓有較寬的適應范圍。由于太陽能電池的端電壓隨負載和日照強度變化而變化。特別是當蓄電池老化時其端電壓的變化范圍很大，如12V的蓄電池，其端電壓可能在 10V~16V之間變化，這就要求逆變器在較大的直流輸入電壓范圍內保證正常工作。
所以，光伏逆變器的測試非常重要
光伏逆變器的測試需要用光伏模擬器去模擬各種真實條件下的太陽能電池陣列，模擬多種太陽能電池的輸出特性，仿真不同溫度及照度下的I-V曲線，仿真太陽面板屏蔽下 I-V 曲線，模擬各地區實際天候(天/月/年)I-V曲線，實時測試及顯示光伏逆變器的最大功率追蹤狀況，能夠?qū)崿F(xiàn) 24 小時真實環境參數下的太陽能電池板輸出模擬，可以為微電網、分布式光伏等電源系統的系統仿真及核心設備檢測提供支持。同時也模擬各種正常及異常的交流電輸入情況，并能量測待測物重要的電性能參數，滿足光伏并網逆變器電網頻率響應測試、反孤島效應測試以及低電壓穿越測試的要求。

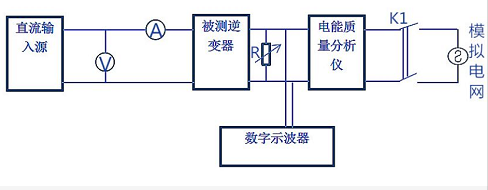

光伏逆變器測試系統

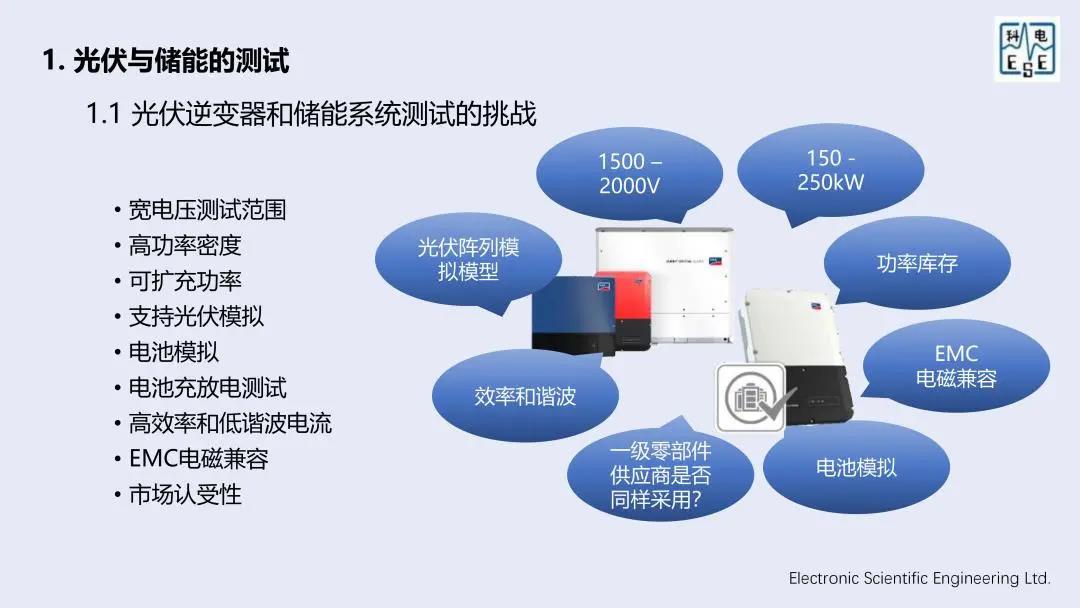

光伏逆變器測試面臨不少挑戰
如此多的挑戰，科電代理的德國EA直流電源就是應對這些的。
? 大功率儀器級直流電源/負載，單臺2000V/1000A/30kW；
? 行業領先的功率密度，單臺4U/30kW；
? 寬范圍電源，與傳統矩形電源相比提供更大的電壓電流輸出范圍；

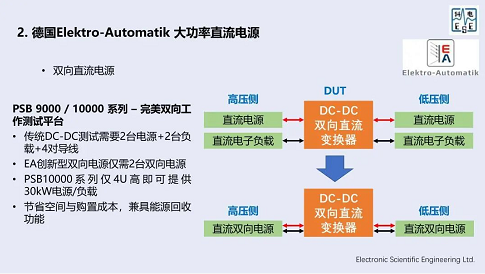

? 雙向特性，PSB集成電源/負載于一體，電池模擬，相比電源+負載
? 可回饋式負載，將帶載電能回饋至電網，節省電費接近儀器價格；
? 模塊化搭建功率可擴展，簡易的并機操作，便于客戶產品功率提升；
? 純凈的電源，EMC干擾性低的電源，不會給DUT帶來干擾
Choose Elektro-Automatik

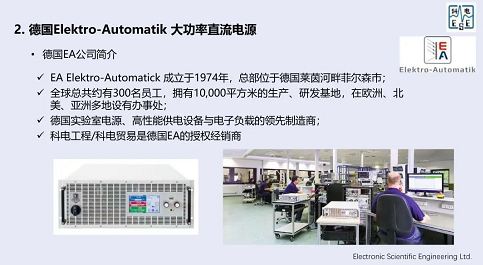

EA-Elektro-Automatik為德國領先的實驗室電源制造商。
德國EA針對光伏逆變器測試的直流電源PSI9000/10000，PSB9000/10000，是研發測試人員口碑的保障。

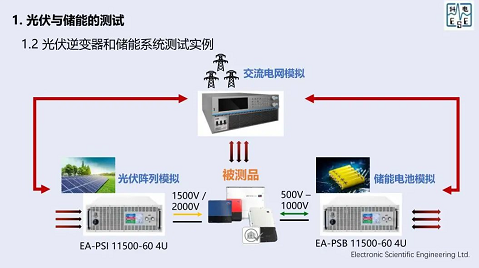

光伏陣列模擬&雙向直流電源
SOC電池模擬&自動靈活調整輸出
