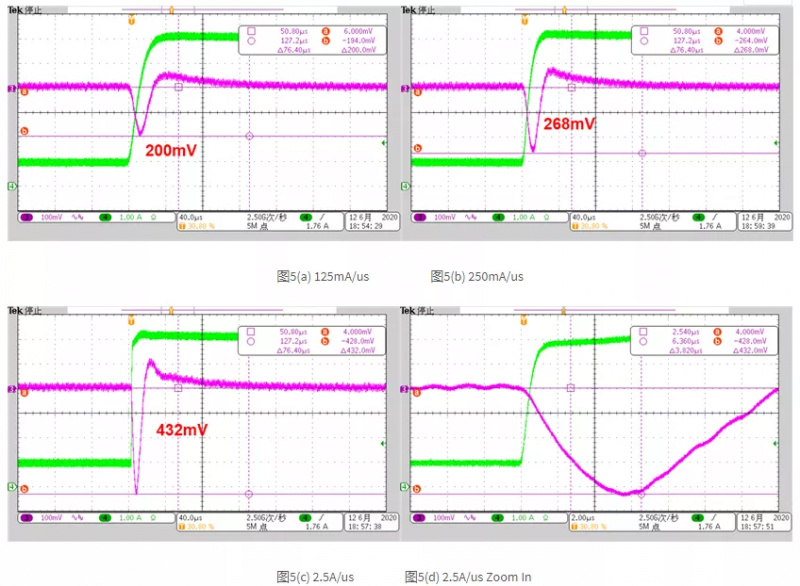

原型機使用鋁殼功率電阻作為 DC 負載，通過多圈可調電位器調節驅動電阻，以達到不同的負載跳變斜率，對被測 DCDC 模塊進行 5V/1A~6A 的負載瞬態實驗，實驗結果如下圖所示，通道 3 為輸出電壓交流信號，通道 4 為負載電流：

從實驗結果可以看到，所搭建的原型機能實現在既定（平均）斜率下的負載跳變，且斜率及負載大小可以分別通過調節驅動電阻和 LDO 輸出電壓進行連續調節。值得注意的是，被測 DCDC 模塊在 250mA/us 下的電壓跌落（Undershoot）為 268mV，而在 2.5A/us 下則達到 432mV，可見負載跳變速率（Slew Rate）對負載瞬態測試結果的影響是十分明顯的。

本文從實際負載瞬態實驗的需求出發，分析了現有電子負載的局限性，針對該不足并結合實際應用需求設計了一款簡易實用的小功率電子負載，給出了具體系統框圖及設計要點，并據此搭建了原型機進行實驗驗證。實驗結果證明，原型機可以實現既定斜率下的負載跳變，能較好地滿足小功率負載瞬變測試的需求。
