電池——作為能源存儲的基礎單位，在各大領域規模應用的同時，電池安全也成為懸在行業頭頂?shù)倪_(dá)摩克利之劍，亟待解決。

其中鋰電池已經逐步從原來的鉛酸電池中進行了過度，但能源的高密度也帶來了風險。因此，對鋰電池狀態監測的電池檢測設備的重要性逐步凸顯。

當前，鋰電池從電芯生產到電池組銷售的各個環節均有對電池檢測的需求，如電芯生產廠家的分容測試篩選需求、電池組裝廠的進料檢驗測試、故障電池分析需求、鋰電池售后檢測需求等。

電池測試過程中，測量電壓和溫度一度被看作電池測試判斷的標準之一，但真正能夠有效體現電池狀態的參數實則是內阻。

一節正常的鋰電池通常要經歷正常、劣化、報廢三個階段。隨著電池容量逐步降低，電池內阻在劣化階段就會出現變化，而電池電壓只能在電池報廢時能夠顯示出來。

也正是如此，可提前鎖定隱患電池，監測電池內阻表現的電池內阻測試儀應運而生。作為檢測工具，手持式的電池內阻測試儀器因測試方式專業、具備高精度和高重復性等優勢，被業內廣泛使用，解決生產、工程項目及電池維修等不同領域的問題。

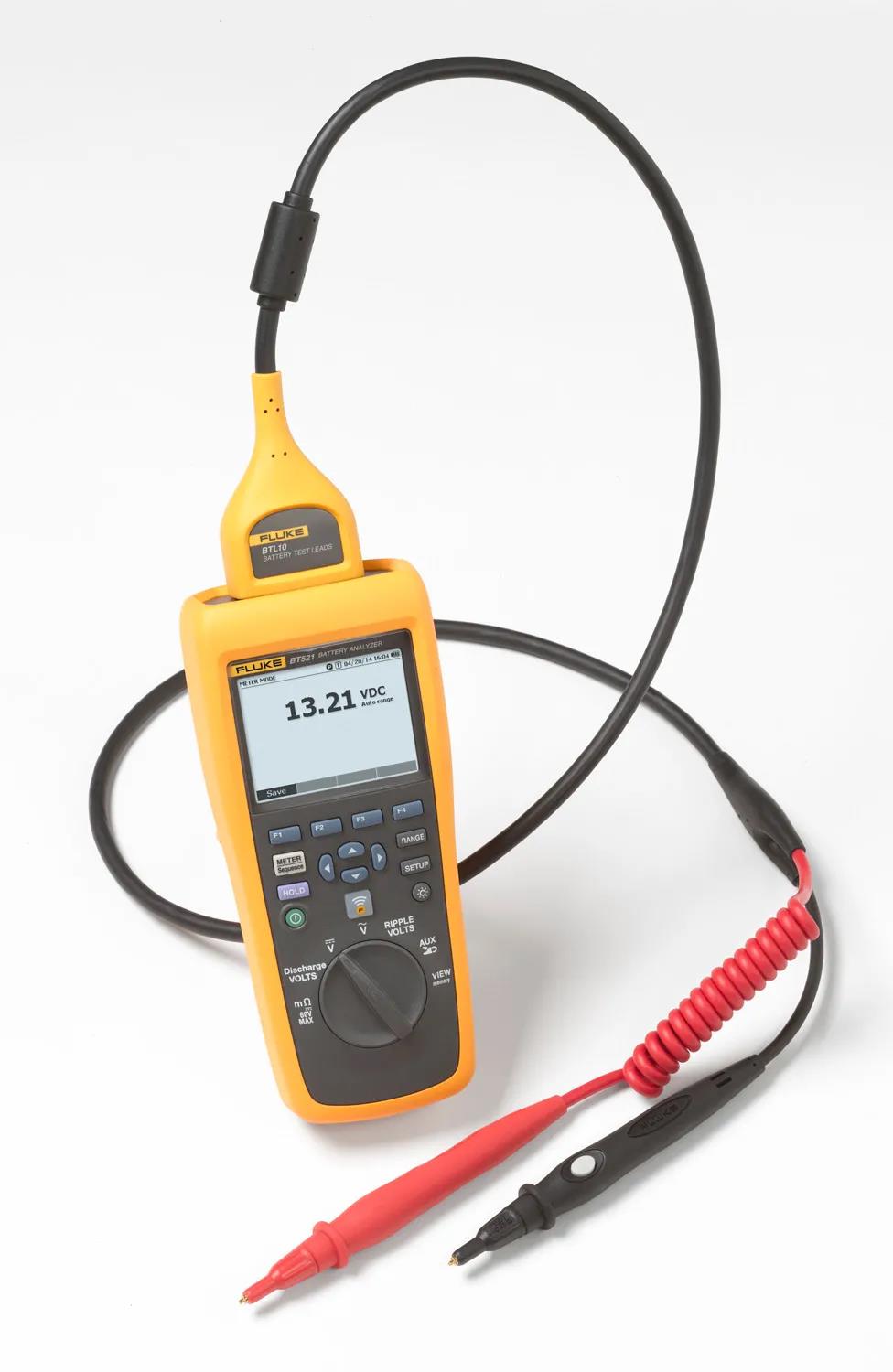

福祿克電池測試儀BT系列

以福祿克電池測試儀BT系列為代表，手持式的電池內阻測試儀器具備以下三大優勢：

1、專業電池測試方式

以福祿克的BT系列電池測試儀為例，其使用的電池內阻測試方法是交流注入法。

1959年，E. Willihnganz和Peter Rohner提出，電池由于其電化學的特性，其簡化模型既包含阻性成分又包含感性成分。

交流注入法顧名思義，向電池注入1000Hz的交流小電流，測試電壓變化并通過歐姆定律計算而得。

該種方法不僅可以在電池在線正常工作時進行測試，相較放電測試更簡便；還可規避傳統歐姆定律——電壓除以電流得到電阻這樣，把電池當純電阻的問題。

2、高精度與高重復性

電池實際內阻其實非常小，在mΩ級別，會受到測試者的力度與角度的影響，因此精度與重復性十分關鍵。

而福祿克的BT系列電池測試儀對內阻的精度可以達到1μΩ（0.001mΩ），誤差最小可以達0.8%。

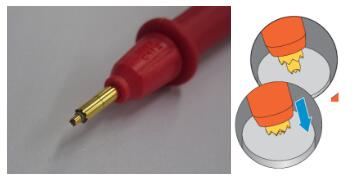

不僅如此，表筆還采用了“彈簧表針”的設計方案。只有內外圈同時有效接觸電池極端時，才可進行測試讀數。同軸彈簧式設計，最大限度減少接觸阻抗影響。

3、高效的輔助軟件

好的軟件系統可以讓測試工作事半功倍。在福祿克BT系列當中BT510為例，其包含兩種數據存儲模式——連續記錄&序列模式。

連續記錄即正常的數據存儲，測一個存一個，可以記錄電壓、內阻等數據。而序列模式，即可以編輯序列。例如在儲能電站中，一個集裝箱共有20簇電池柜，每簇32個電池包。于是可以把1簇編輯成1個序列，每個序列需要測試32節電池包。

如圖所示，測試參數下方出現了1行小方塊，每當1節電池測試結束，方塊便會變成黑色方塊，并自動切換到下個白色方塊上。同時，還會顯示當前序列的平均內阻與電壓，可以用于了解概況。后續將數據導入電腦，柱狀圖可更加直觀找到劣化電池。
