小貼士

使用觸發輸出，在每個突發周期開始時觸發測量設備或影像系統。

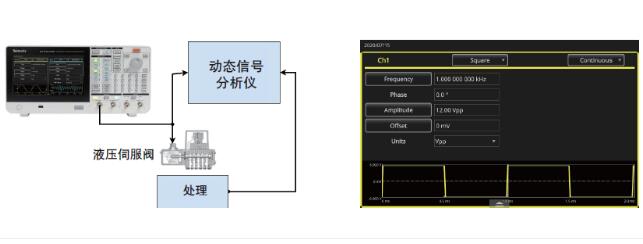

6、工控應用：表征液壓伺服閥的動態性能。

表征液壓伺服閥的動態性能

典型應用：

AFG使用方波激勵伺服閥，確定動作時間（步進響應）、頻響（博德圖）及產品技術資料中的其它指標。

用戶：

- 參與液壓伺服閥設計和制造的機電設計工程師。

使用任意波形/ 函數發生器的好處

能夠生成各種波形(方波、鋸齒波、正弦波、任意波)。

>10 Vpp，確定閥在過速驅動中的特點。

使用簡便。

小貼士

- 設置發生器的負載阻抗設定值，與連接的電路阻抗相匹配，以便準確顯示幅度。

- 為使用0或4-20mA 輸入驅動器件，可以根據器件的輸入阻抗，為發生器計算出對應的電壓設置值。

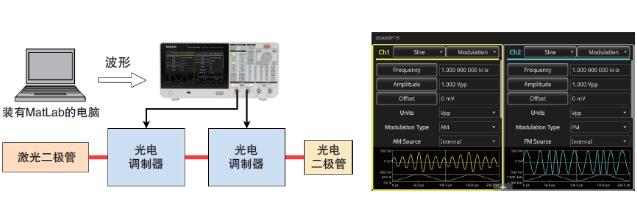

7、科研應用：驅動和調制激光二極管

驅動和調制激光二極管

典型應用：

驅動基于激光器的通信系統中的激光二極管和光電調制器。

用戶：

在涉及光學通信的大學和研究實驗室中工作的研究人員。

使用任意波形/ 函數發生器的好處

雙通道可以使用獨立定時和工作模式運行。

高達125 MHz的任意波形。

用途廣泛，使用簡便。

小貼士

設置發生器的負載阻抗設定值，與連接的電路阻抗相匹配，以便準確顯示幅度。
