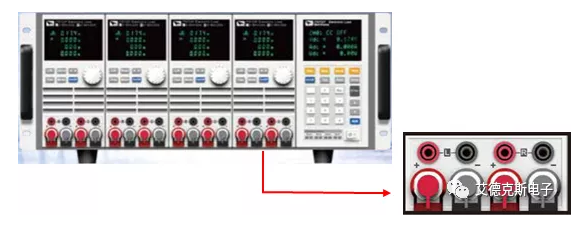

IT8700P系列多路輸入可編程直流電子負載在IT8700的基礎上進行了改良并升級，繼承了原有可抽換式模塊化的設計，單機框可達8個通道，擴展機框可達16通道。用戶可根據需求在8款負載模組中自由選配。同時增加了前置端子，便于前面板接線操作，能夠高效地實現用戶多樣化的測試需求。

IT8700P具有25kHZ動態測試速度、斜率可調、list帶載波形編輯及LED模擬等功能，新增了電流上限、PLC設置以及CV環路速度可調功能，進一步滿足不同客戶的測試需求。接下來我們介紹幾個常見的測試應用。

1、PC電源動態測試

定電壓輸出的電源，由于設計中具備反饋控制回路，能夠?qū)⑵漭敵鲭妷哼B續不斷地維持穩定在設定電壓。但實際上反饋控制回路有一定的頻寬，因此限制了電源供應器對負載電流變化時的反應。若控制回路輸入與輸出之相移與增益為1時，超過180度，則電源供應器之輸出便會呈現不穩定，失控或震蕩等現象。電腦在工作時，電流是動態變化的，而不是始終維持不變的，因此動態負載測試對PC電源是極其重要的。可編程電子負載可用來模擬電源供應器在實際工作時最惡劣的負載情況，如負載電流迅速上升，下降之斜率，周期等。IT8700P系列達25kHZ的動態模式，可仿真電腦各不同運行狀態下電流的變化，以對PC電源的動態特性進行測試。

2、LED驅動源的測試

通常，LED驅動源的測試方法有幾種：1、利用真實的LED燈測試；2、用電阻進行加載；3、使用電子負載的CR或CV模式加載。

然而，這些測試方法都有其缺陷。發光二極管存在一個正向?qū)妷篤F，如果使用電阻進行拉載，電阻的I‐V曲線無法模擬LED的I‐V曲線，這會導致LED驅動電源無法啟動。當客戶使用電子負載進行拉載時，若是采用CR或CV模式也不能滿足LED恒流源的測試，會出現測試電壓，電流值不穩定的現象。那么如果使用真實的LED作為負載，由于實際LED驅動電源需要供應不同品牌、不同規格、串并聯情況各不同的LED燈，若逐一測試各種LED燈則需花費高昂的測試成本。

如果電子負載能夠仿真各種不同LED的組合來測試，就可達到快速又低廉的成本。IT8700P系列模組帶有的CR-LED功能能夠完全模擬LED燈的特性，可以通過設定Vd值來模擬二極管的導通電壓特性，使測試更精確。多通道的設計極大提高了測試效率，可以滿足生產廠家的批量測試的需求。

3、電動自行車充電器的測試

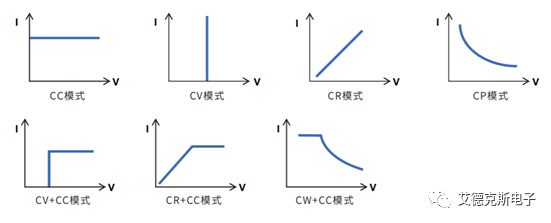

當使用電子負載模擬電池對電動自行車充電器進行測試時，工程師可能會遇到以下情況：當使用電子負載的CV模式時，如果以充電器最低充電電壓作為CV模式帶載參數值，并且逐漸升高電壓，那測試過程中很可能會瞬間加載很大的電流值。如果電流過沖時間較長，幅值較大，就會導致充電器過電流保護。針對這個問題，IT8700P系列新增電流上限功能，CV+CC復合操作模式，可限制突波電流。

當測試過程中出現過流導致充電器無法啟動時，工程師只需選擇CV+CC（I-limit）模式并設定I-limit值，限定內部電流的調整不超過充電器的過流保護點，就可以有效解決該問題。

IT8700單模組最高電壓達500V，最大功率達600W，具有0.1mV/0.01mA的解析度和高精度，有功率自動分配功能，可同步執行多組電子負載模組拉載，豐富的保護功能包括 OVP/OCP/OPP/OTP/防反接保護功能， 內置Ether Net/GPIB/USB/RS232通信接口，可滿足電源、照明、電池、光伏等不同行業的多通道測試需求。
