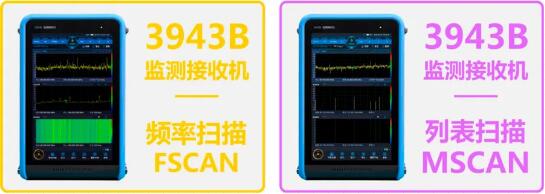

Ceyear 3943B監測接收機是中電科儀器儀表有限公司推出的高性能便攜式接收機，其在9kHz至8GHz頻段內可實現無線電信號高性能接收?？捎糜趫?zhí)行符合ITU規范的發射監測、覆蓋性測量、非法發射源/干擾源快速檢測與定位、重大活動無線電保障等任務。儀器搭載10.1寸全面屏，無按鍵全觸控的便攜式設計能夠帶來良好的使用體驗。

3943B監測接收機具有豐富的信號監測功能，是一臺擁有“十八般武藝”的“信號獵手”，其搭載的頻率掃描（FSCAN）模式可實現9kHz至8GHz頻率范圍內任意頻段的頻率步進掃描，列表掃描（MSCAN）模式可對存儲的已知頻點列表進行逐個掃描，為信號監測工作帶來極大的便利。本期文章將為大家介紹頻率掃描模式和列表掃描模式的使用方法。

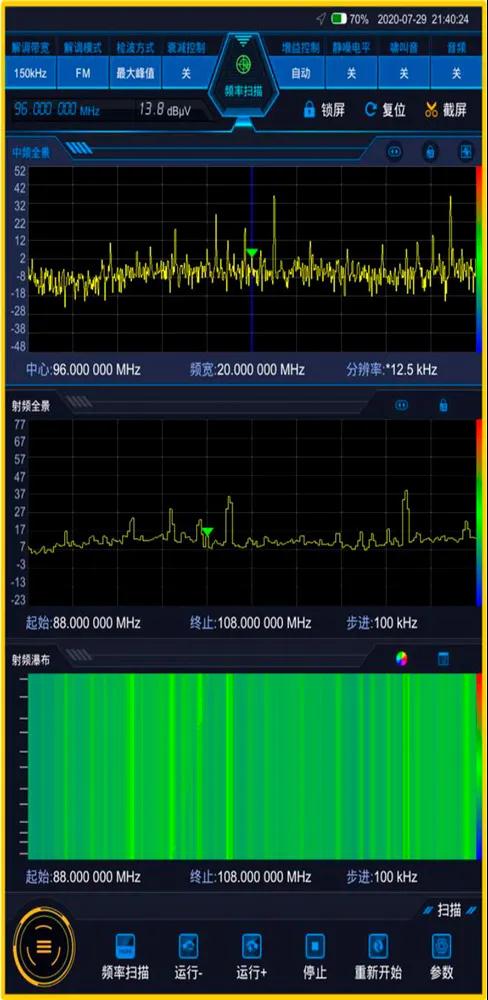

圖1 頻率掃描模式

1、頻率掃描模式

頻率掃描是通過步進的方式，以固定的信道間隔掃描設定的頻率范圍，并獲得信道的信號強度。

使用時，先設置好頻段范圍和步進頻率，然后選擇“運行-”或“運行+”即可開始逆向掃描或正向掃描。掃描時，會在每個信道駐留一段時間，同時中頻全景窗口會實時監測該信道的信號情況，同時可以解調和處理信號。信號駐留時間的長短可在“參數”頁面設置。

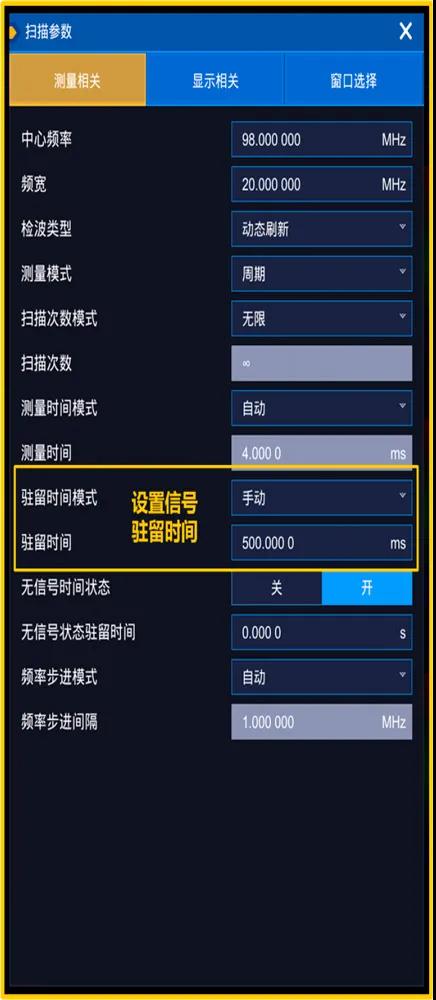

圖2 頻率掃描模式參數設置

為了避免在無信號占用的信道上長時間駐留監測，提高監測效率，可以利用靜噪電平來過濾無信號的信道，當檢測到信號強度小于靜噪電平時，會立即步進至下一個信道。

頻率掃描支持抑制表，掃描時會跳過抑制表中的頻段，實現對非連續頻段的監測掃描。

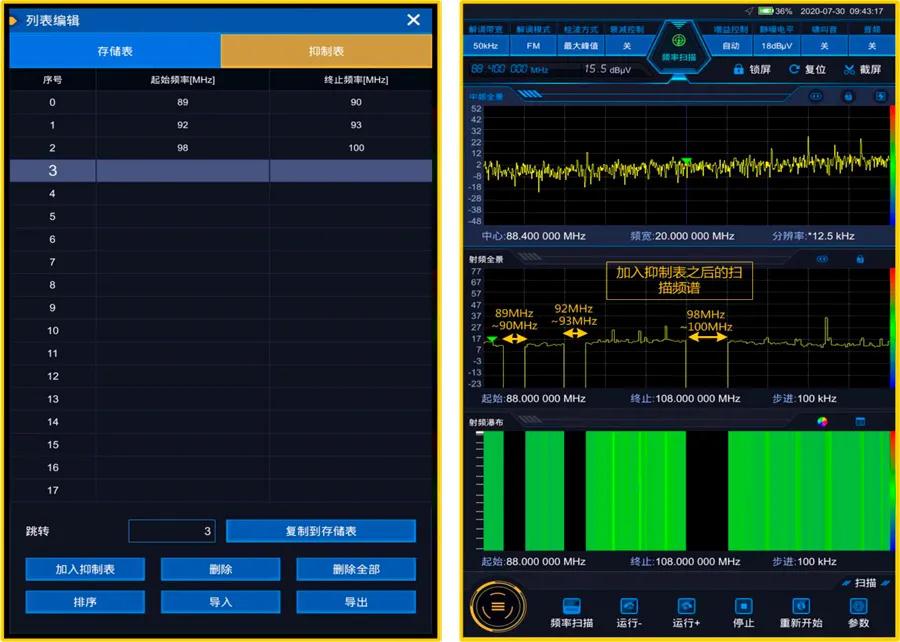

圖3  加入抑制表后的掃描頻譜

2、列表掃描模式

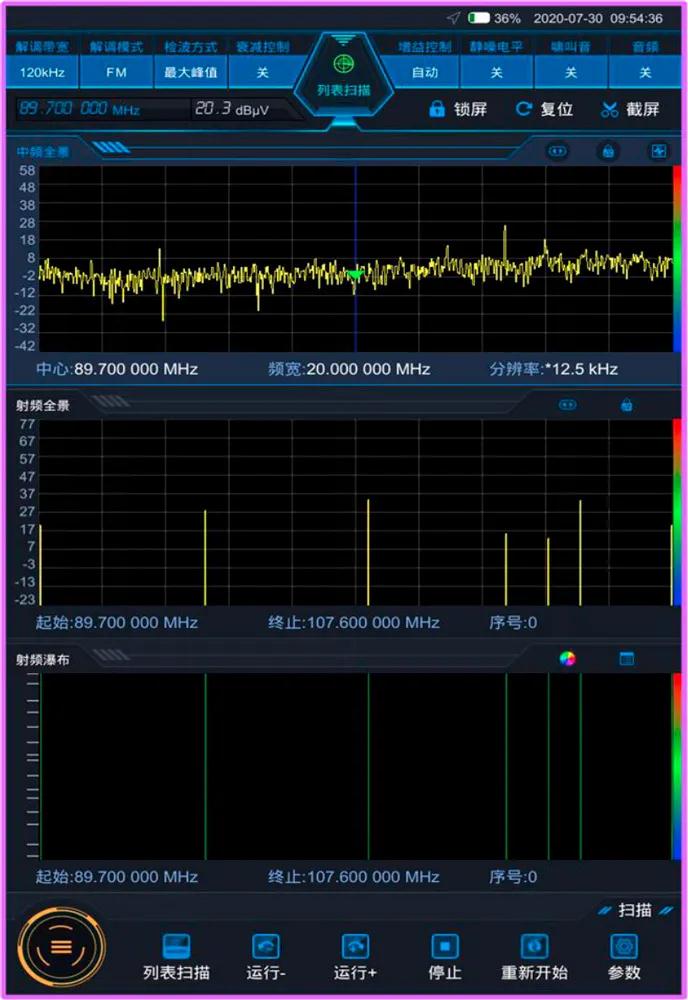

圖4 列表掃描界面

列表掃描可實現對已經編輯好的頻點信息列表進行逐一掃描，同樣支持多窗工作。

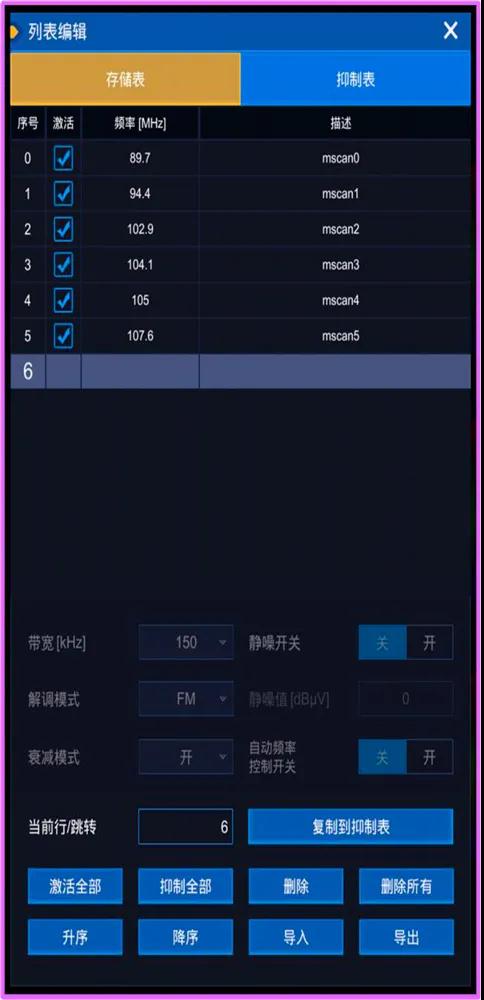

圖5 存儲表界面

開始掃描工作前，先將頻率點參數保存在存儲表中，每個頻率點的參數可以獨立地設置，這些參數包括：接收頻率、解調方式、解調帶寬、衰減器值、靜噪開/關、靜噪電平、天線編號、AFC開/關、激活狀態。設置好頻點參數后選擇“運行-”或“運行+”對已激活頻點進行掃描。

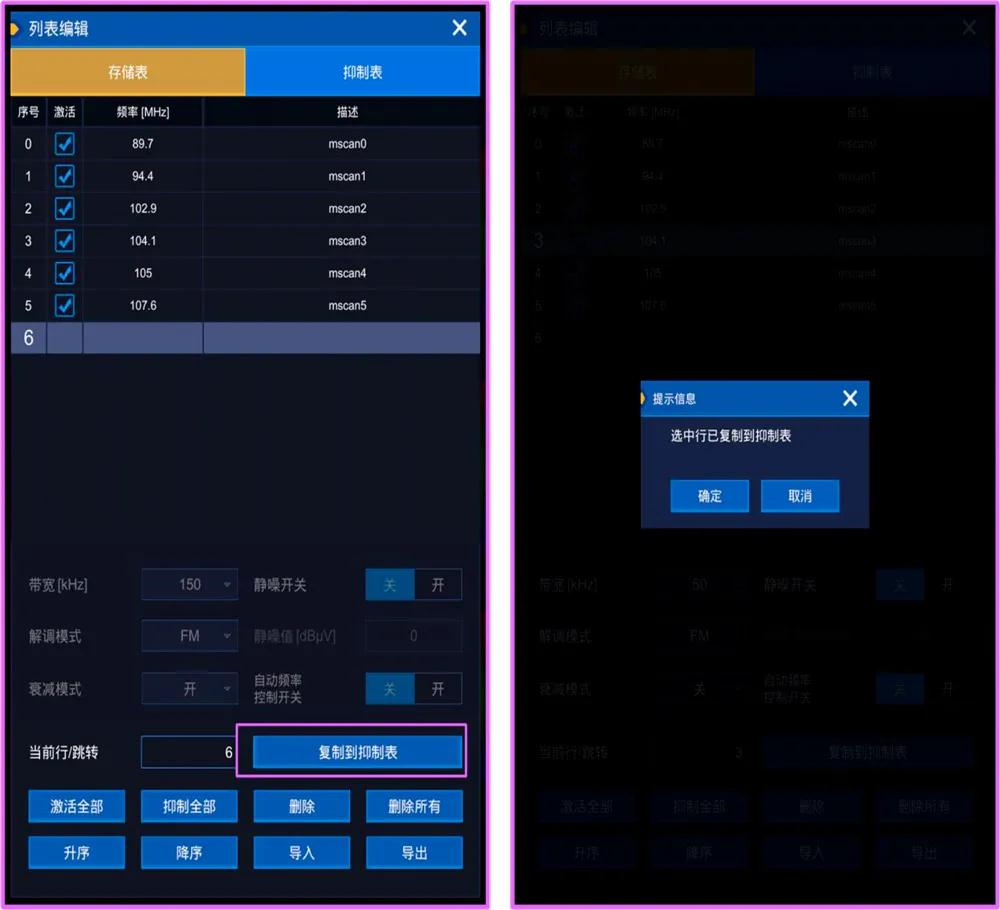

圖6 存儲表和抑制表信息互通

存儲表和抑制表可實現信息互通，即存儲表的頻點可復制到抑制表，反之亦然。

列表掃描適用于對用戶關心的信道進行巡檢，在開始監測之前先把信號列表編輯好或者導入已有的文件，對于提高信號監測效率十分有幫助。
