AFG311052實測10kHz 1Vpp脈寬20ns脈沖波結果

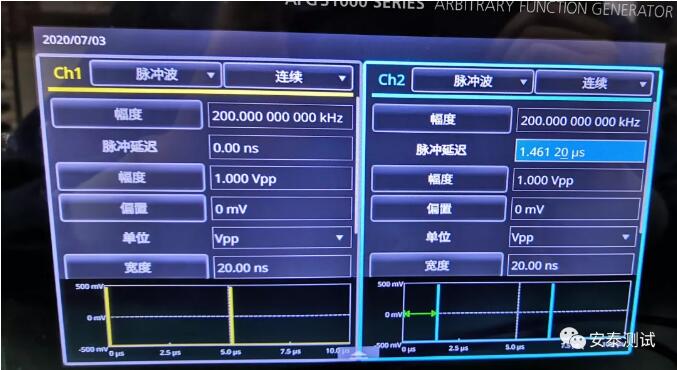

AFG311052 200kHz 1Vpp脈寬20ns設置

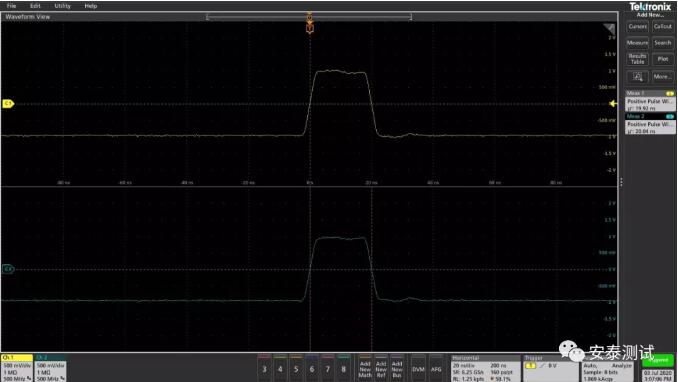

AFG311052實測200kHz 1Vpp脈寬20ns脈沖波結果

此時，AFG311052的頻率范圍只達到50MHz，而可以輸出足夠快足夠窄的脈沖。

根據泰克AFG31000設置脈沖波輸出，要創建脈沖波形：

1. 選擇基本。

2. 選擇波形選項的下拉箭頭。

3. 選擇脈沖。

4. 在觸摸屏上選擇頻率以在“周期”和“頻率”之間切換。

5. 在觸摸屏上選擇占空比，并使用觸摸屏鍵盤輸入設置。

6. 再次選擇占空比以在“占空比”和“寬度”之間切換。輸入寬度設置。

7. 選擇上升邊沿和下降邊沿，并輸入上升邊沿和下降邊沿的設置。

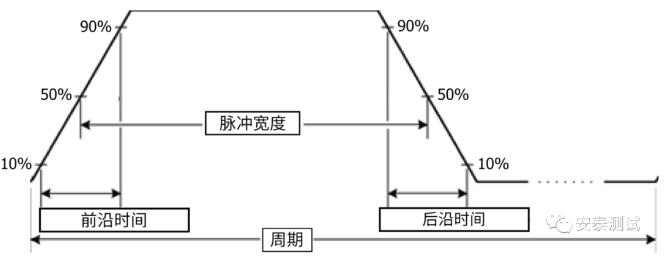

脈沖周期寬度

以下脈沖波形公式應用于上升沿時間、下降沿時間、脈沖周期和脈沖寬度：

lEdge = 上升沿時間

tEdge = 下降沿時間

最大上升沿時間。此值為每個實例中三個計算值中的最小值。

如果運行模式 = 連續：

Temp1 = 0.8 * 2.0 * width – tEdge

Temp2 = ( period – width ) * 0.8 * 2.0 – tEdge

Temp3 = 0.625 * period

如果運行模式不是連續：

Temp1 = 0.8 * 2.0 * width – tEdge

Temp2 = ( period – leadDelay – width ) * 0.8 * 2.0 – tEdge

Temp3 = 0.625 * period

最大下降沿時間。此值為每個實例中三個計算值中的最小值。

如果運行模式 = 連續：

Temp1 = 0.8 * 2.0 * width – lEdge

Temp2 = ( period – width ) * 0.8 * 2.0 – lEdge

Temp3 = 0.625 * period

如果運行模式不是連續：

Temp1 = 0.8 * 2.0 * width – lEdge

Temp2 = ( period – leadDelay – width ) * 0.8 * 2.0 – lEdge

Temp3 = 0.625 * period

總結

綜上可以看出，兩個品牌的函數信號發生器在設定條件下都滿足兩路窄脈沖同步輸出，普源的優勢在于擁有更高的信號頻率帶寬，能夠在同等脈寬窄脈沖下輸出更高的信號幅度，而泰克的優勢在于同系列各型號的脈沖輸出能力基本一致，有更高的精度和更窄的脈沖輸出能力。
