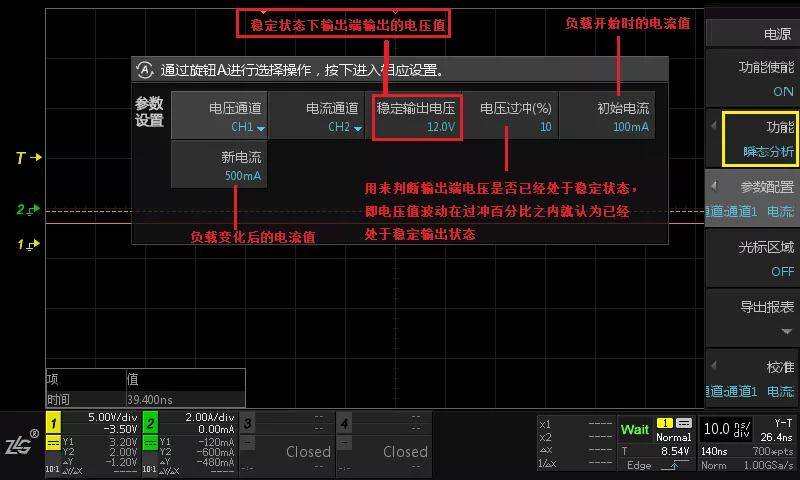

以“瞬態分析”為例，電源諧波分析的設置界面圖9所示，設置完即可進行測試。

圖9 電源諧波分析的設置界面

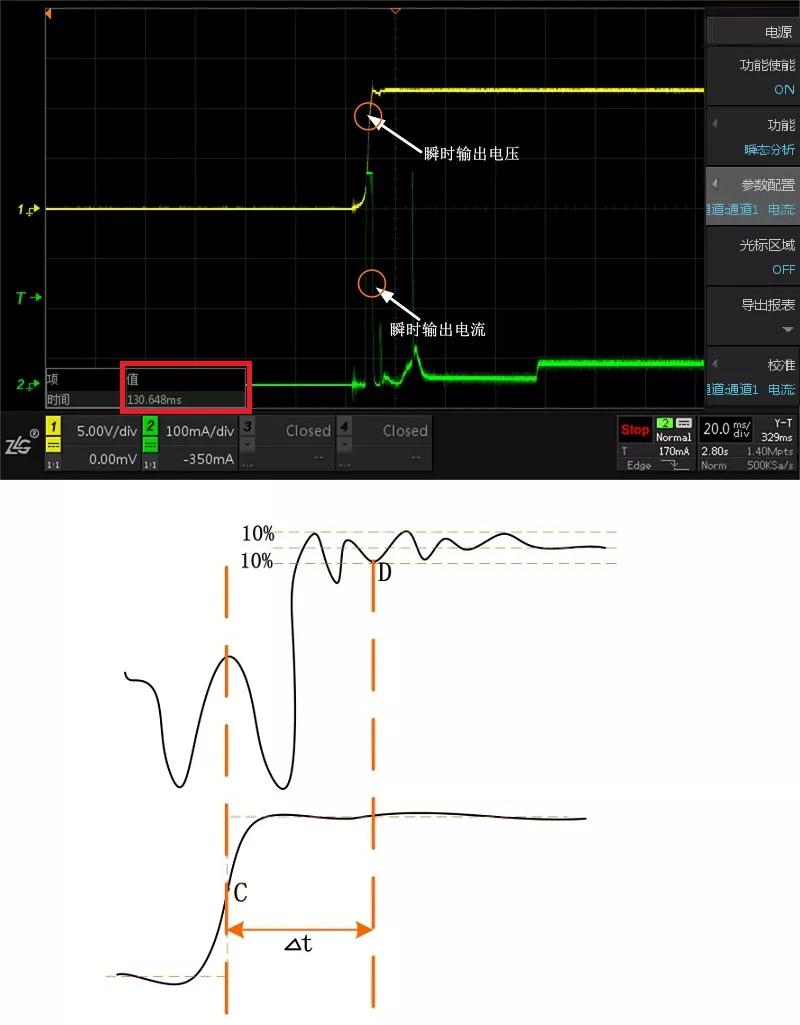

瞬態分析的結果計算如下，時間：表示負載瞬態變化時間值，如下圖中紅框所示。其計算方法為：電流通道波形中負載電流狀態A變化到狀態B時的電流中間值C，與電壓通道波形的輸出端電壓穩定輸出為預期輸出值的正負波動10%的點D，C~D之間的時間值即為負載的瞬態時間值。

圖10

測試常見問題

1、電源分析測試中的偏移校正的原理？

通過偏移校正板上的振蕩電路產生周期性的脈沖信號，該脈沖信號可同時作用在電壓探頭和電流鉗上，用于驅動電壓探頭和電流鉗。使用電壓探頭和電流鉗分別測量電壓和電流信號，可在示波器上觀察到由于探頭的延遲時間不同造成的電壓和電流波形的超前或滯后，通過調整示波器的通道偏移時間參數，從而校正電壓探頭和電流鉗的傳輸延遲時間差。

2、測量輸出紋波的意義是什么？

輸出紋波主要指輸出的直流中的交流成分，在電路的頻率和開關的頻率都有可能產生紋波。在一些設備中對這些紋波非常敏感，所以必須對電源輸出的紋波進行測量，一般紋波大小為mV，采用峰峰值表示。Intel在ATX12V規范中規定，+12V輸出紋波峰峰值不得超過120mv，+3.3V與+5V紋波峰峰值不得超過50mv，紋波越小說明電源質量就越高。

3、電源的啟動/關閉時間是如何計算的呢？

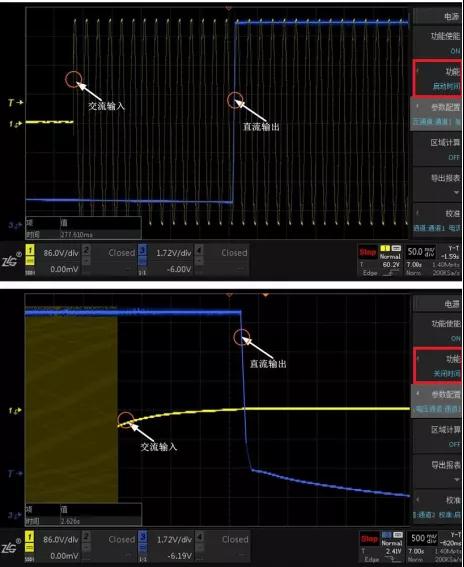

電源的啟動/關閉時間是如何計算的呢？答：啟動分析測量從最初打開電源到直流輸出達到理想穩態90%期間的時間。關閉分析測量從關閉電源到直流輸出衰減到穩態20%期間的時間。啟動時間計算方式：開始位置為輸入電壓峰值的10%，結束位置為輸出穩定電壓的90%。關閉時間計算方式：開始位置為輸入電壓峰值的20%，結束位置為輸出穩定電壓的20%。電源啟動測試/電源關閉測試結果如下圖11所示。

圖11 電源啟動測試/電源關閉測試結果
