VIAVI 8800SX  DMR中轉臺測試選件

8800SX  DMR中轉臺測試選件（Opt.06）允許測試處于傳統DMR模式的DMR中轉臺（非集群模式）。

此功能將通過產生喚醒突發信號來模擬一個用戶無線電電臺，然后與來自中轉臺的下行鏈路信號進行同步，以允許中轉臺持續發射信號。

一旦中轉臺處于持續發射狀態下時，我們就可以在8800SX上進行以下物理參數的測試：

◆ DMR信號功率測量

◆ DMR信號頻率測量

◆ DMR FSK誤差測量

◆ 符號偏移量測試

◆ 幅度誤差測試

◆ 符號時鐘誤差

◆ 發射機誤碼率測試

當8800SX向接收器發送1031圖案時，中轉臺將把該圖案信號透明傳回8800SX，允許通過監測8800SX上的TX BER來測量中轉臺的RX靈敏度（通過調整8800SX射頻發生器輸出電平）。

該方法對前向誤差進行了修正，與直接測試接收機的方法不完全相同。

當您的8800SX安裝了DMR中轉臺測試選件后，我們可以在選件菜單里檢查是否安裝成功，如下圖所示：

需要注意的是：必須啟用選項06才能使用DMR中轉臺測試功能，而啟用選項06的前提是已安裝有選項01 DMR系統。

中轉臺測試手把手教程

從系統菜單中選擇“高級數字”配置，8800SX將重新啟動以加載高級數字測量參數。完成中轉臺測試后，請務必返回系統菜單并返回LMR系統（此模式為日常常規測量模式）。

從工具菜單中選擇數字預設。工具菜單>預設>數字（preset to digital）

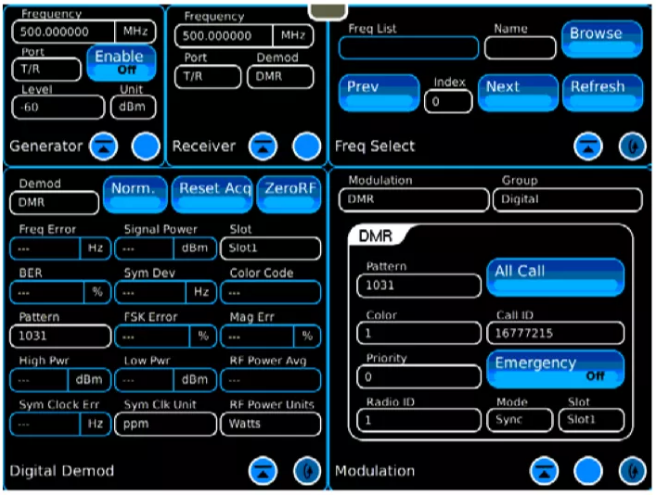

展開調制菜單（Modulation）至最大，并將其移動到右下角，使其覆蓋數字圖形顯示界面（Digital Plots），參考以下圖示。

在調制（Modulation）菜單設置建立以下參數

▲ DMR Pattern: 選擇1031碼型

▲ 色碼Color Code: 需與被測中轉臺相匹配

▲ 優先級Priority: 設置為0

▲ 電臺ID號Radio ID: 1 (注: 不能是0)

▲ 呼叫號Call ID: 16777215 (All Call) ，此號碼為通用全呼號

▲ 緊急呼叫Emergency: Off 設置為關閉

▲ 工作模式Mode: Sync ，設置為中轉臺專用同步模式Sync

▲ 時隙號Slot: 1 設置為1號時隙發射

8800SX信號源菜單的設置

源端頻率: 匹配DMR中轉臺的接收頻率

端口選擇: ANT（8800SX右上角的ANT天線端口）

信號源電平: -90 dBm

8800SX 接收機菜單的配置

接收機頻率: 匹配DMR中轉臺的發射頻率.

端口: 選擇T/R端口

解調模式Demod: 選擇DMR

注意：點擊8800SX信號源最大化按鍵和接收機最大化按鍵，可以輸入電纜偏移值（Offset）以更正電纜損耗，從而提高測量精度。

校準8800SX功率測量系統

選擇：可以將射頻寬帶功率計歸零校準。

選擇：對時隙功率和信號功率計進行校準。
