多端口PXI矢網的其中一個端口用來給發射天線提供饋源激勵，被測相控陣天線的多通道輸出可以直接用多端口PXI矢網的其它測試端口一次性接收采集。

發端饋源探頭（天線）以被測天線孔徑的半波長為間隔進行掃描，在每一個測試頻點和每個發端饋源探頭位置，都需要重復以上測量過程。

多端口PXI矢網帶來的速度提升取決于被測相控陣天線的接收通道個數。

對用于發射的相控陣天線的近場測試，通常的做法是

以被測發射天線為中心搭建一個拱面，在拱面上安裝一個可以精確移動位置的接收探頭，或者在拱面不同位置安裝多個探頭完成不同位置的數據采集。

這些探頭通過開關矩陣連接到PNA矢網的測試端口。在每個被測發射天線的波束角度，都需要在拱面上的所有位置進行信號的采集。

通過探頭的機械移動，或者開關矩陣切換不同探頭的采集，測量的時間是非常長的。

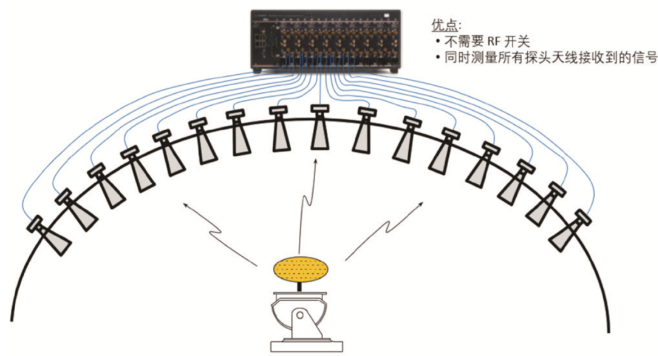

使用多端口PXI矢網的多個測試端口連接所有的接收探頭，可以一次性采集被測發射天線每個波束角度下所有拱面位置上的信號，大大提高測試效率，如圖3所示。

圖3 基于多端口PXI矢網的近場發射天線測試

3、基于多端口PXI矢網的遠場天線測試

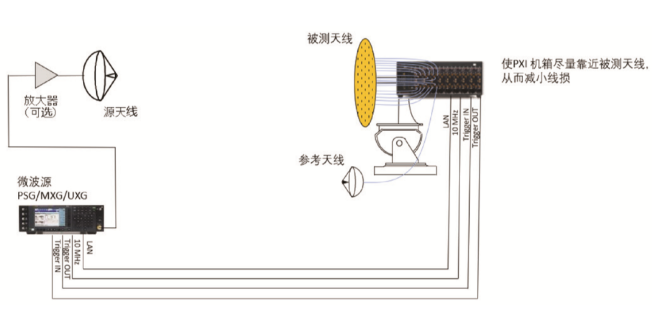

圖4是采用了多端口PXI矢網的遠場相控陣天線測試系統。

圖4 基于多端口PXI矢網的遠場天線測試

發端仍然用信號源做饋源，并通過源天線發射信號；接收端用多端口PXI矢網代替了基于PNA的外混頻接收系統。

由于PXI矢網的尺寸很小，集成度很高，因此可以放置在靠近被測天線的位置，減小被測天線和矢網之間的線損。PXI矢網的動態范圍非常高，可以滿足對靈敏度要求很高的天線測試需求。

通過多端口PXI矢網每個端口里邊的測量接收機，可以同時測量參考天線和被測相控陣天線所有輸出通道的射頻信號。

多端口PXI矢網和發射端信號源、天線轉臺通過觸發電纜進行觸發同步，可以通過程控自動完成不同頻率、不同轉臺角度的多通道數據采集。

基于PXI矢網平臺的緊縮場測試以及傳統PNA臺式矢量網絡分析儀的完整天線測試方案也包含在原始文檔中。
