射頻指標不夠？DC-110GHz頻率夠不夠高？
目前業界頻譜儀最高頻率也不過110GHz；
底噪夠不夠低？
75GHz處底噪-158dbm/Hz的水平比目前業界最好的頻譜儀還要好上20dB；
相噪行不行？
對5G和寬帶衛星OFDM信號影響最大的100kHz處相噪可以到-137dBc/Hz(1GHz)，與UXA這個量級的頻譜儀相當。
寬帶？
帶寬咱就不說了，5GHz帶寬是低配，10GHz帶寬是高配，110GHz是上限。
剩下的指標就不一一列舉了，有表為證：

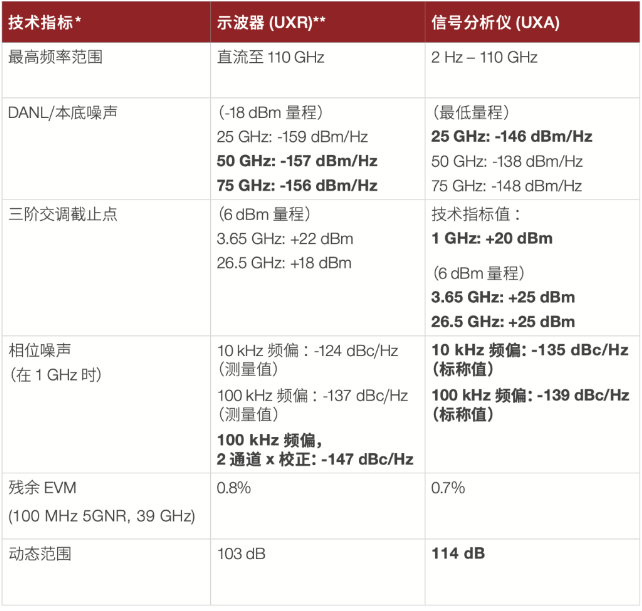

表1 UXR示波器與業界頂級頻譜儀射頻指標性能對比
總之一句話：測寬帶信號的EVM，我不比別人差……信號越寬我越任性……
說到寬帶EVM測試，除了相噪底噪這些射頻指標很關鍵，分析儀的寬帶幅度相位響應影響也很明顯。
如同其他器件一樣，寬帶分析儀的幅度平坦度和相位線性度都不太好控制。以傳統頻譜儀為例：
在50GHz以上頻段，5GHz分析帶寬下的帶內幅度平坦度在+/- 2.5 dB，相位波動達到+/- 15度；
而同樣頻率下，UXR毫米波信號分析儀能夠在10GHz分析帶寬下達到+/- 1 dB；相位波動僅僅在+/- 3度。
如此高保真的帶內特性將給寬帶信號解調，尤其是沒有自帶幅度相位均衡的非OFDM信號（如DVB-S2）帶來優異的殘余EVM性能。

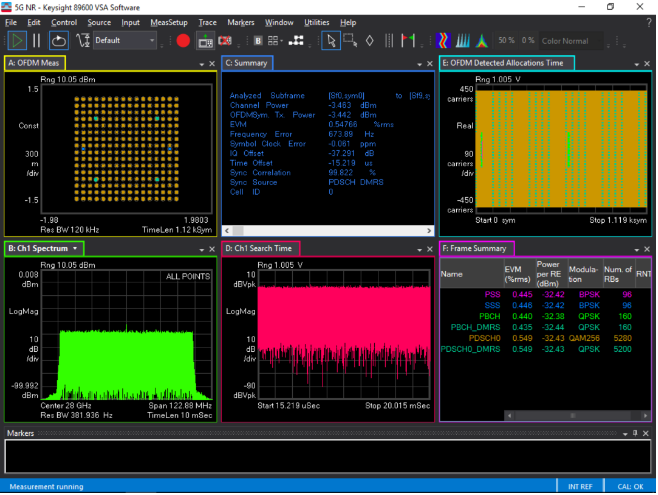

圖3 UXR示波器5G NR信號解調分析和EVM測量結果
針對傳統示波器由于高采樣率導致速度較慢的問題
UXR平臺加載了2.16GHz帶寬的DDC模塊，因此可以在2.16GHz分析帶寬內實現實時的數字下變頻。因此往后端分析軟件中傳送的數據速率只有3.2GSa/s，跟傳統頻譜分析儀接近，分析速度較傳統示波器大幅提升。

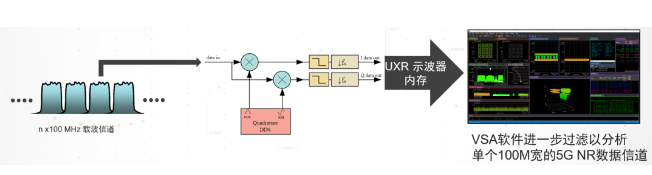

圖4 UXR示波器采用硬件DDC加速,性能提高50倍
說到最后總是不能避免談大家關心的價格問題
一般來說50GHz這個量級的頻譜分析儀，如果帶上寬帶分析選件，一般在20-25萬美金這個量級。這也是大多數用戶對這個功能分析儀的預算預期。但是傳統上50GHz以上頻率的示波器無論如何也得60萬美金以上，遠超用戶的預期。當然，示波器也覺得自己很委屈，我有四個通道啊，我的帶寬可是幾十個GHz啊……
全新的UXR毫米波信號分析儀
全新的UXR毫米波信號分析儀以靈活的專用配置精準匹配了用戶的毫米波寬帶分析需求，同時將價錢控制在了和傳統頻譜分析儀相似的區間。對于不需要多通道分析的用戶，單通道的UXR毫米波信號分析儀起價22萬美元左右，配置110GHz頻率，5GHz分析帶寬的價格范圍在25-30萬美元左右；配置110GHz頻率，10GHz分析帶寬的價格范圍在30-35萬美元左右。如此配置和價格完全有能力飛入尋常百姓家。

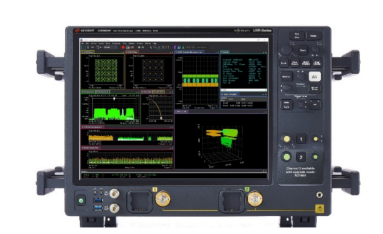

圖5 全新UXR0051AP毫米波信號分析儀
UXR0051AP詳細特點和指標如下：
專門設計的5GHz帶寬，提供DC-5GHz信號直接輸入分析和顯示，采用1mm輸入接口。
標配1通道，N2166A選件支持升級為2通道，獨立配置成相位相干通道，輕松實現 MIMO（多路輸入多路輸出）測量支持。
256GSa/s實時采樣率或 3,200M Sa/s 復合采樣率，可提供極寬的 110 GHz 頻率范圍和 2.16 GHz DDC 分析帶寬。ADC位數10bits.
標配200M存儲深度，可擴展到1G/2G.

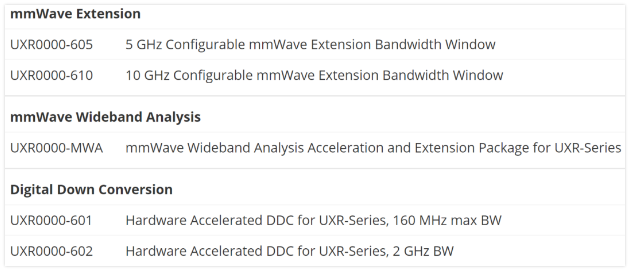

靈活的毫米波擴展和 DDC 帶寬許可選件，包括：
