探頭的輸入電阻是探頭的探頭頭部端測量出的電阻，該值是在DC情況下測量出來的。對于無源探頭來說，衰減比例越大，探頭的輸入電阻越高。

7、示波器補償范圍

多數無源探頭都是一種通用的設備，而在不同示波器之間，甚至在同一臺示波器不同通道之間都會有所差異。探頭為了兼容這些差異，就會自帶一個補償網絡，用來補償不同示波器間的差異。如果補償不足或者補償過度，就會導致測量結果出現錯誤。而這個補償網絡是一定會有一個能夠調整的范圍的，這個范圍就是示波器補償范圍。一般的無源探頭的示波器補償范圍為10~35pF。

8、電纜長度

每個探頭都必須有一段探頭電纜，這是為了更加方便的進行測量。而這段電纜會造成一定的信號傳播延時。例如，1m左右的探頭電纜，大概會有5ns的延時。對于10MHz的信號，這會造成大概20°左右的延時。電纜越長，會導致相位信號延遲越長。而這個延時一般情況下不會對測量造成影響，因為在一定帶寬范圍內，這個延時并不會跟隨信號頻率變化而變化，所以不會造成群延時的失真。只有在兩個以上通道一起測量時，傳輸延時才會產生影響，特別是當電壓探頭與電流探頭一起進行功率測量時，不同探頭之間的延時就會造成很大的影響。所以測量之前需要根據電纜長度來推算大致的延時。如果延時過大，則需要使用示波器內的延時校準功能。

常見探頭種類

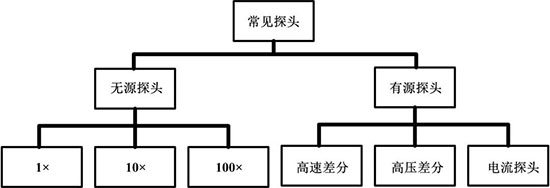

常見探頭分類如下圖所示：

圖4 示波器探頭分類

其中無源探頭常見的有1×、10×、100×三種規格，一般情況下，1×探頭多為低帶寬探頭，適用于測量低頻低電壓的信號，100×探頭耐壓值一般較高，適用于一些高壓測量情景，而10×探頭的帶寬一般都比較高，適用于較高速信號的測量。

有源探頭中，高速差分探頭適用于高速信號的測量，其帶寬很高，而且探頭負載效益很小，但是一般都價格昂貴。高壓差分探頭一般適用于對高壓場合的測試，與無源探頭相比，不僅輸入電壓更高，一般都在1000V以上，而且由于其兩根測量線對地阻抗都非常高，使其可以直接進行非接地測量，比如在測量市電時，無源探頭的地線必須接到市電的地線上，只能測量L或者N與地線之間的電壓，而高壓差分探頭卻可以進行任意兩線間的測量。電流探頭用于對電流進行測量，有些電流探頭只能測量交流，有些也可以進行直流測量。

探頭的使用注意事項

在探頭的使用上，還需要考慮一些問題：

1、安全

使用探頭進行測量時，最重要的就是安全問題。比如使用無源探頭時，探頭的地線與示波器的地是連接在一起的，當示波器安全接地的時候，探頭是安全的。但是當示波器沒有安全接地時，探頭的地線就會存在一定的電壓從而給使用者帶來危險。具體情況如圖5所示：

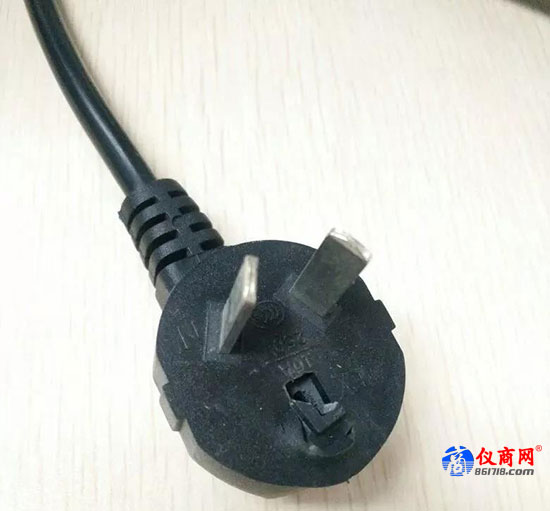

圖5

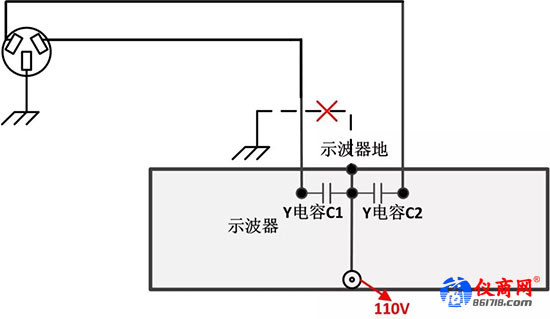

圖6 示波器接地

由于Y電容的原因，導致原本的接地點電壓就不在是0V，而是L與N之間電壓的一半也就是110V電壓，這個電壓會對人體進行傷害。所以示波器的測量過程中，一定要保證接地良好，或者采用隔離變壓器進行完全的安全隔離，否則有可能會導致使用者觸電。

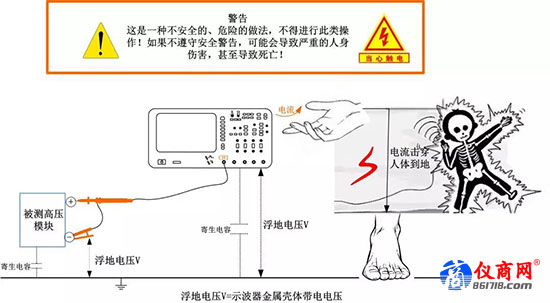

而且此時如果探頭的地線是接到了一個比較高的電壓上，比如說市電的火線上時，就會導致整個示波器外殼都帶有220V高壓，這時人再觸碰示波器時就會發生直接觸電，這種情況非常危險，相當于直接將手插入市電插排。

圖7

2、連接順序

探頭通過示波器電源線的地線間接接地，而被測系統可能是一個懸浮的系統，為避免危險，地線必須先連接到地上，將示波器與被測系統共地，然后才能將探頭探針點在測試點上。而當斷開探頭時，也要先斷開探針，然后再斷開地線。

3、阻抗

使用探頭時，需要考慮與示波器的匹配問題。常見的無源探頭，一般需要示波器的阻抗檔位是1MΩ阻抗。而一些有源探頭則是需要50Ω阻抗。使用探頭前，要看說明書上對應阻抗的說明，來選擇相應的示波器檔位與之匹配。

4、帶寬

當使用探頭進行測量時，整個系統的帶寬就是由探頭帶寬和示波器帶寬兩部分組成的，其中任何一個帶寬不足，都會導致最終測量結果不能達到要求。比如選用一個100M的探頭配套一個500M的示波器，那么帶寬最多也就只有100M左右，這樣就無法發揮500M示波器的帶寬優勢。所以合理選擇示波器與探頭，才能讓測試帶寬達到要求。

5、電壓
