應用背景

在電力系統中，高壓開關、變壓器、載流母線等高壓設備在負載電流過大時會出現溫升過高，最后使絕緣部件性能劣化，甚至擊穿。根據電力安全監督部門提供數據分析，全國用電大戶企業每年因?yàn)楦邏洪_(kāi)關、母線溫度過高引發的重大事故上千起，給生產和經營造成巨大經濟損失。

電力設備的故障有多種多樣，但大多數都伴有發熱的現象。如通過監測變壓器、高壓電纜接頭、高壓開關觸點溫度的運行情況，可有效防止高壓輸、變電故障的發生，為實現安全生產提供有效保障。而基于在線式溫度監測手段的故障預警方法可提高故障預警的可靠性和及時性，符合行業發展趨勢。

紅外測溫方案介紹

本方案針對室內電氣柜母線觸頭溫度過熱問題提供一種在線式監測手段。電氣柜觸頭溫度的檢測采用的是非接觸式（紅外）探頭，每面電氣柜有6個觸頭監測點，其所對應的測溫探頭集中連到一個電路盒上。電路盒提供了現場溫度顯示、現場報警和遠程RS485通訊的功能。現場報警器可對觸頭出現過熱情況的電氣柜提供報警指示。遠程計算機放置于監控室內，通過多點組網的溫度軟件集中對電氣柜觸頭進行實時的溫度顯示和遠程報警。

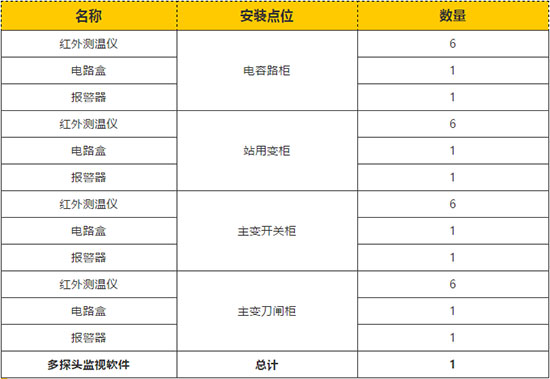

標準配置清單

安裝方式

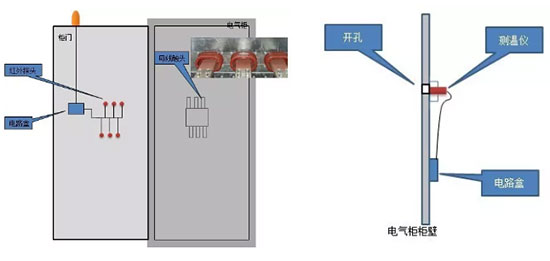

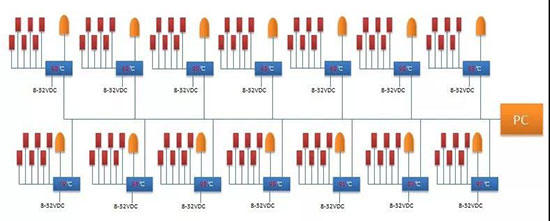

上圖是測溫儀安裝布線圖，針對6個觸頭監測點電氣柜需要對應開6個測溫孔。測溫儀、電路盒和報警器均安裝于電氣柜外部，根據需要系統組網可選擇有線傳輸或無線傳輸方式。

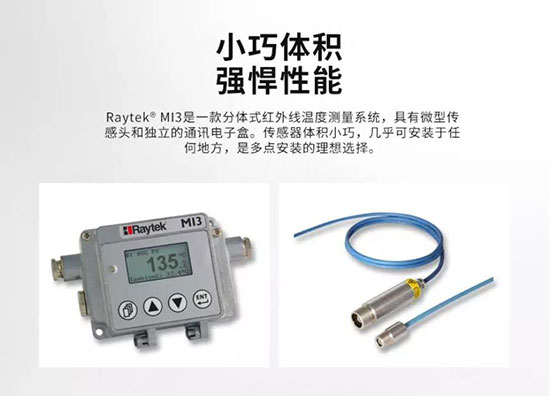

紅外測溫探頭選型
