2、測試中間頻率(n kＨｚ～)信號

探頭前端的3pH和示波器輸入電容(屏蔽線電容＋補償電容＋示波器輸入電容＝297pF)實現100:1的分圧效果。

注意事項：100:1探頭主要是以探頭自身的阻抗實現分壓，相比之下,10:1探頭對示波器依存度更高 。所以10:1和100:1探頭是不能通用的。

FET探頭（有源探頭）

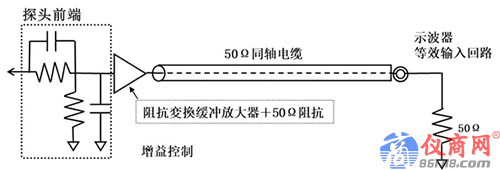

FET探頭等效電路

特點：測試信號通過FET探頭的增益控制后，立刻進入緩沖放大器。因為不受電纜電容影響，可實現低輸入電容。同時，F(xiàn)ET探頭使用FET緩沖放大器，可實現高輸入阻抗。

適用對象：有源探頭使用雙極性晶體管緩沖放大器，因為基極電流通過,輸入電阻較低，所以可以測試GHz級頻率的信號。

注意事項：緩沖放大器的輸出信號經過50Ω的同軸電纜，終端示波器同樣需要匹配50Ω的輸入阻抗。如果示波器的輸入阻抗是1MΩ，則需要調整為50Ω。橫河示波器具備這種可調功能。

差分探頭

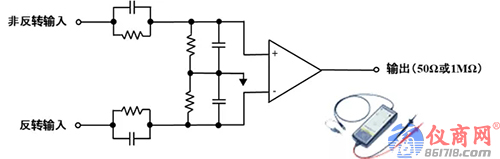

差分探頭等效電路

特點：差分探頭除去同相電壓，僅顯示差分信號，隔離示波器的接地端與測量對象的接地端。

適用對象：可用于CAN、LVDS、高速序列通信等差分信號測量以及開關電源回路的浮地信號測量。

注意事項：不能確認測量回路是否接地時，測量時需要注意最大共模／差分輸入電壓。

總之，探頭對示波器測量至關重要，所以要求探頭對探測的電路影響必須達到最小，并對測量值保持足夠的信號保真度。如果探頭以任何方式改變信號或改變電路運行方式，示波器就會顯示真實信號的失真結果，進而導致測量錯誤。所以探頭的選擇和正確使用對于波形測量是至關重要的。
