4.2.3測試結果

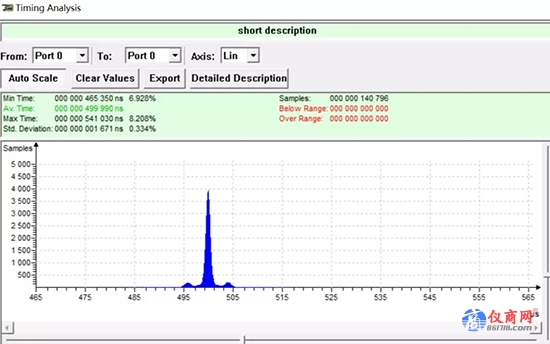

改圖橫坐標是circle time，縱坐標是采樣次數，可以看出，如果circle time 不抖動的話，是一根直線，如果存在抖動的話，會呈現一個類似正態分布的圖像

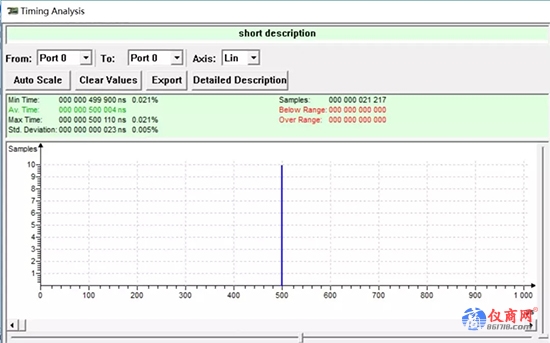

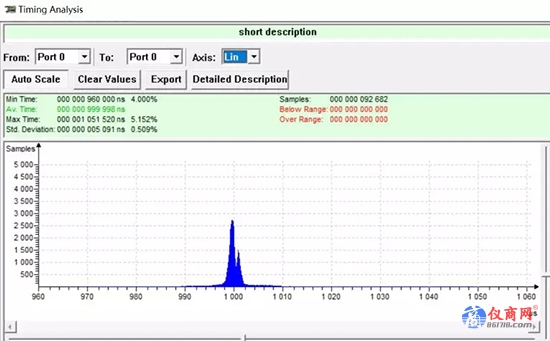

KPA EtherCAT master-500us

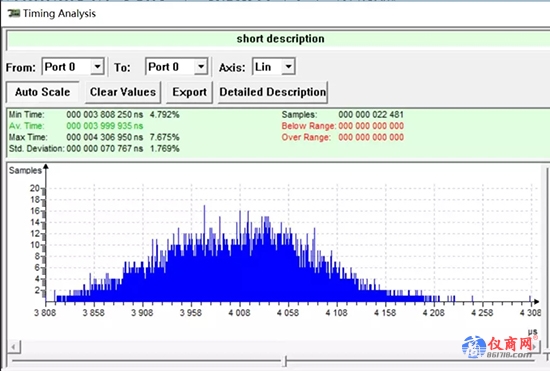

其他主站-500us
其他主站-1000us
其他主站-4ms
4.3.Analysis of Network Load-網絡負載

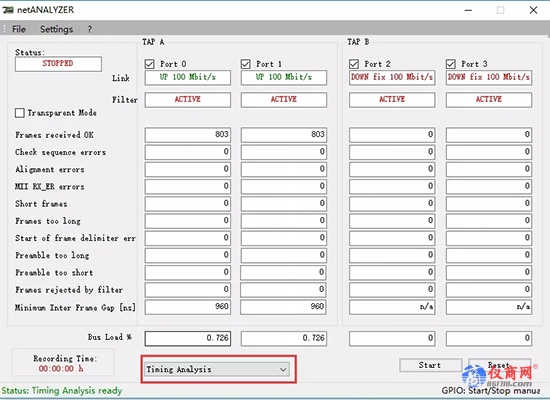

4.3.1設置過濾條件

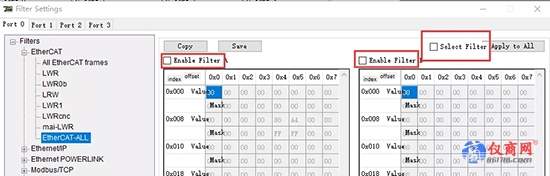

首先需先將Filter Setting下的過濾條件打鉤去掉，然后新增加額外的過濾條件如下，比如我需要查看EtherCAT報文的負載情況，我設置過濾條件如下

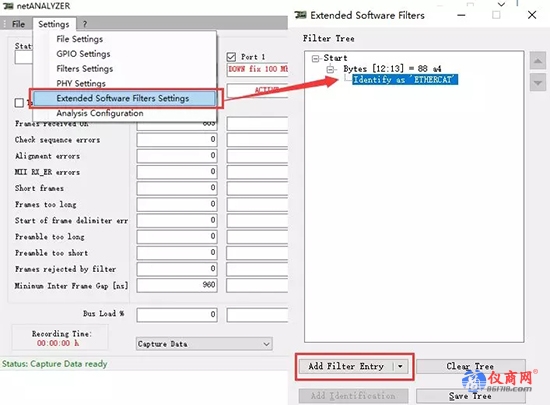

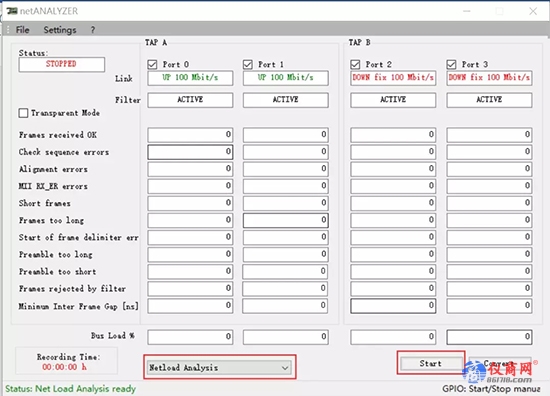

4.3.2選擇網絡負載功能

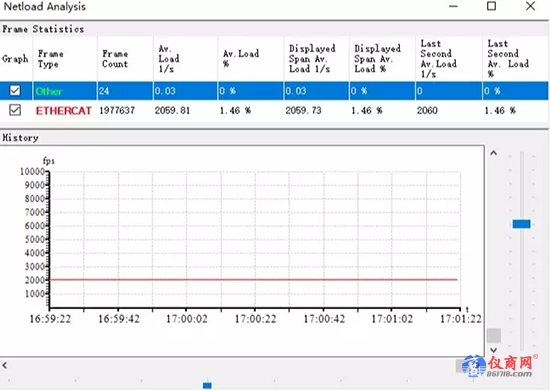

4.3.3測試結果
4.4其他參數

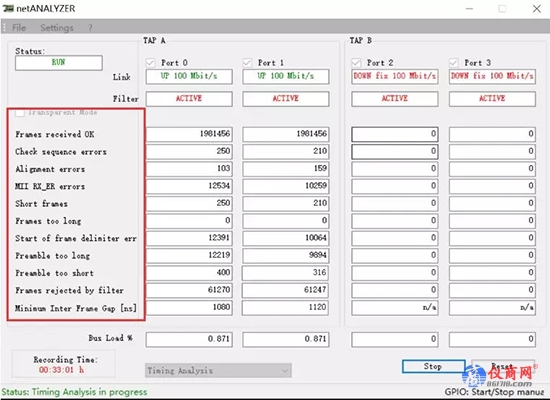

通過測試界面，可以查看到網絡中會出現一些診斷錯誤信息。
其他測試?yán)?/strong>
以上例子都是基本使用和基本測試的方法，其他測試?yán)涌梢詤⒖家韵聨讉€(gè)應用例子做對應的測試；

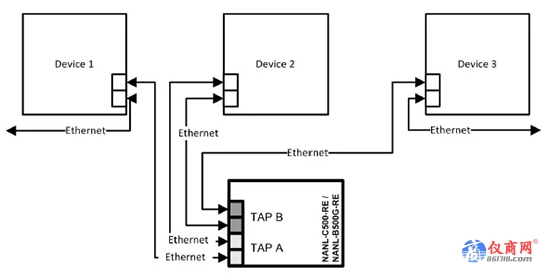

5.1雙通道接線測試
5.2雙通道獨立接線測試

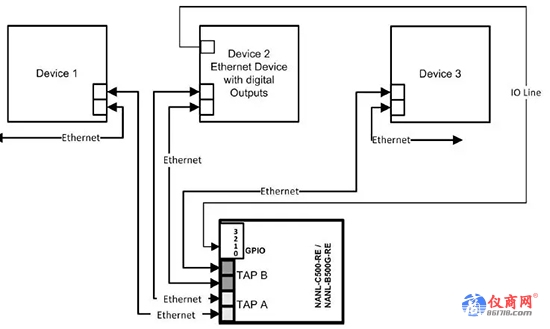

5.3帶有GPIO信號輸入測試
