最近有朋友問我，他買了一個示波器，刷新率標稱200Kwfms/s，他覺得很好奇，問我能否測出來，我跟他說可以的。相對于采樣率、存儲深度等由硬件特性決定的指標，刷新率完全是由處理器處理方式?jīng)Q定的，合理的數據處理方式可以得到更高的刷新率，接下來我就手把手教大家測量示波器的刷新率，感興趣的朋友可以拿起手中的示波器測一下。

1、 波形刷新率概念

波形刷新率又叫波形捕獲率，指的是每秒鐘波形刷新的次數，表示為波形數每秒（wfms/s），波形刷新率越高，捕獲異常信號的概率越大。有人會覺得好奇，屏幕刷新一般只有幾十hz，每秒只能刷新幾十張圖片，這么多波形屏幕可以顯示的過來嗎？事實上，示波器里面還有波形合成器，如 REF _Ref1549150 \h \* MERGEFORMAT 圖 1所示，波形合成器會將多幀波形合成一張圖片，屏幕每秒雖然只刷新了幾十張圖片，但是每張圖片里包含成千上萬幀波形，所以波形刷新率再高屏幕，都是可以顯示的過來。

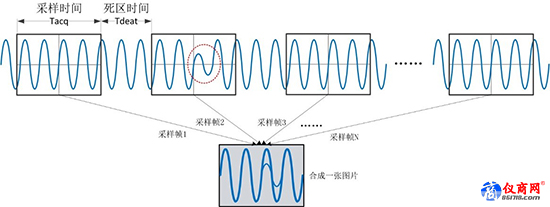

圖1 波形合成器

2、 準備工具

準備工具：被測示波器、測量?jī)x器（示波器、邏輯分析儀）、20Mhz信號源。

示波器每采樣一幀波形，都會在Trig out輸出一個脈沖信號，這個Trig out接口通常在示波器背面，因此我們可以測量Trig out信號來測量示波器的波形刷新率。我們本次要測量ZDS4000示波器的波形刷新率，選用ZDS1000作為測量?jī)x器，其中ZDS4000接20Mhz信號源，ZDS1000接ZDS4000的Trig out信號，如果你手上沒有額外的示波器，也可以用邏輯分析儀作為測量?jī)x器。

3、 示波器設置

示波器標稱的波形刷新率通常是最大值，而實際上每個水平時基檔位刷新率不一致，我們需要找到刷新率最大的那個時基檔位。首先ZDS4000顯示類型設置成點，ZDS1000打開硬件頻率計，實時測量被測示波器ZDS4000的Trig out信號頻率，然后將ZDS4000水平時基從最小檔位500ps往大旋轉，觀察Trig out頻率，找到最大值，可以看到，如 REF _Ref1555752 \h \* MERGEFORMAT 圖 2所示，ZDS4000在10ns時基檔位，Trig out頻率最大。

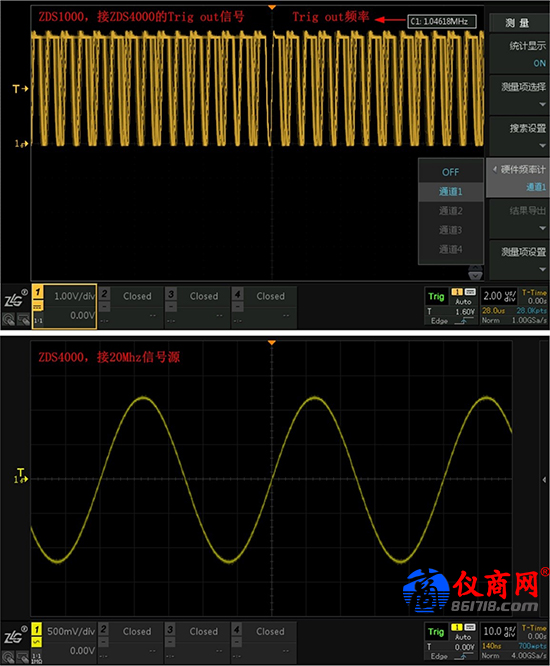

圖2 找到Trig out頻率最大的檔位

4、 刷新率計算
