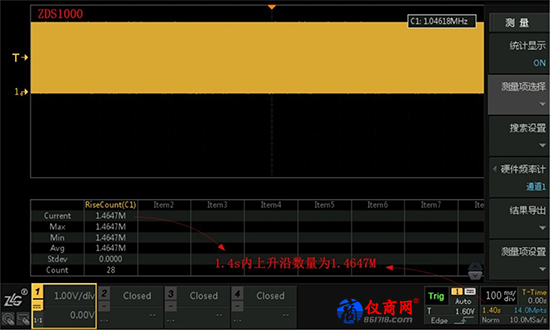

很多人直接將Trig out頻率作為波形刷新率，實際上是不準的，因為波形刷新率是指每秒波形捕獲的數量，而有的示波器Trig out是間歇性的，也有的是持續性的，最好的辦法就是統計Trig out一秒鐘的脈沖數量才是準確的波形刷新率。如 REF _Ref1555879 \h \* MERGEFORMAT 圖 3所示，打開ZDS1000統計測量功能，水平時基設置成100ms檔位，總共采樣時間為1.4s，RiseCount上升沿計數器為1.4647M，折合1s為1.046M左右，說明ZDS4000示波器最大刷新率為1.046Mwfms/s。
圖3 刷新率計算
很簡單吧，不妨拿起你手中的示波器測一下。波形刷新率越高，死區時間就越短。ZLG致遠電子擁有《高刷新率波形合成器》發明專利，ZDS4000系列示波器最高刷新率超過1M wfms/s，大大提高了異常波形的捕獲能力。
關鍵詞:電子測量儀器 儀器儀表商情 致遠電子 瀏覽量：2119
