今天為大家介紹一項國家發明授權專利——電能表自動檢測系統。該專利由廣州供電局有限公司申請，并于2017年8月1日獲得授權公告。

內容說明

本發明涉及電力儀表檢測的技術領域，特別是涉及一種電能表自動檢測系統。

發明背景

電能表的檢定裝置是專門的電能表檢測設備，根據自動檢測程序，可以執行用戶設定的檢測方案對電能表進行自動檢測。目前國內的電能表的檢定裝置主要以國外進口設備為主，而國外進口設備的自動檢測方案的編制，主要采用英文或德文等語言，而可能不兼容中文，并且其中的檢測規程也可能不同，因此，主要存在如下缺點：1、因?yàn)檎Z言和檢測規程的區別，對自動檢測方案的編制容易出現誤操作，且因?yàn)楹茈y查出問題，容易導致檢測過程出錯。2、語言和檢測規程的區別，使自動檢測方案的編制效率低下，無法充分滿足批量檢測的需求。

發明內容

針對常用的電能表的檢定裝置的自動檢測方案所采用的編制語言和檢測規程的單一，對于不熟悉該編制語言和檢測規程的用戶容易導致檢測過程出錯，且編制效率低下的問題，本發明提供一種電能表自動檢測系統，允許用戶采用其他編制語言以及檢測規程編制所述檢定裝置的自動檢測方案，減少編制過程的誤操作，防止檢測過程出錯，并且提高編制效率。

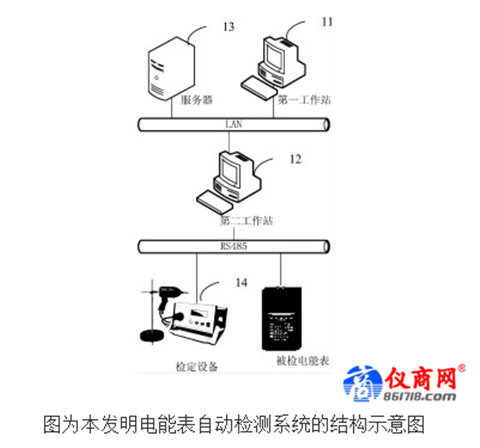

一種電能表自動檢測系統，包括：第一工作站，第二工作站、服務器和檢定設備，所述第一工作站和所述第二工作站通過局域網連接所述服務器，所述第二工作站通過總線連接所述檢定設備；所述第一工作站運行自動檢測方案編制程序，根據用戶輸入的檢測參數特征信息，生成符合第一數據格式的第一檢測方案，并將所述第一檢測方案通過所述局域網傳輸至所述服務器；所述服務器將所述第一檢測方案儲存在服務器數據庫中，根據所述第一數據格式解析所述第一檢測方案，提取所述檢測參數特征信息；在接收到所述第二工作站的檢測請求時，根據所述檢測參數特征信息生成符合第二數據格式的第二檢測方案，并將所述第二檢測方案通過所述局域網傳輸至所述第二工作站，其中，所述第一數據格式包括第一語言格式和第一檢測規程；所述第二數據格式包括第二語言格式和第二檢測規程所述第二工作站運行自動檢測程序，執行所述第二檢測方案，通過總線控制所述檢定設備對被測電能表進行自動檢測。

本發明的電能表自動檢測系統中，所述第一工作站運行自動檢測方案編制程序，以第一數據格式編制第一檢測方案，并通過所述局域網傳輸至服務器；所述服務器從所述第一檢測方案中提取所述檢測參數特征信息，并儲存在數據庫中；所述第二工作站的請求獲取檢測方案時，生成符合第二數據格式的第二檢測方案?jìng)鬏斀o所述第二工作站；所述第二工作站運行自動檢測程序執行所述第二檢測方案，控制所述檢定設備對被測電能表進行自動檢測。所述數據格式可包括語言格式和檢測規程，因此通過本發明可以使用各種不同的語言以及編碼規程對自動檢測方案進行編制，例如用戶可以設定使用中文以及國內的檢測規程對自動檢測方案進行編制，同時通過服務器解析檢測方案中的檢測參數，自動將其轉換為英文以及符合國外檢測規程的檢測方案，在第二工作站需要對使用英文的進口檢定設備進行電能表檢測時，就可以將所述第二檢測方案?jìng)鬏斨了龅诙ぷ髡具M(jìn)行自動控制，無需再根據英文以及國外檢測規程編制自動檢測方案，更加方便。
