詳解串口轉換CAN模塊“透明帶標識轉換”


  來源: 致遠電子 時間:2019-01-10 編輯:思楊
分享到:

?

UART轉CAN的應用已廣泛應用于各行各業,因此對于數據幀轉換的形式要求也逐漸增多,目前主流的轉換形式包括透明轉換、透明帶標識轉換以及自定義轉換。具體是如何實現?本文將為大家介紹其中的透明帶標識轉換。


1 . 適用場景

串口轉CAN模塊在什么時候需要用到呢?一是老產品面臨升級,需要用到CAN總線通信,但硬件平臺中的MCU沒有集成CAN總線的控制器。二是選用的MCU已經包含CAN總線接口,但數量上不能滿足項目需求。若出現類似以上兩種情況且MCU有閑置串口,則可以選用串口轉CAN模塊解決。



圖1  應用行業


2 . 使用方法

該類模塊可以很方便地嵌入到具有UART接口的設備中,在不需改變?cè)杏布Y(jié)構的前提下使設備獲得CAN-bus通訊接口,實現具有UART設備和CAN-bus網絡之間的數據通訊。工業級的轉換模塊內部還包括實現帶隔離的CAN和UART轉換所必須的模擬和數字器件、光電耦合器、DC/DC變換器、CAN-bus接口等。

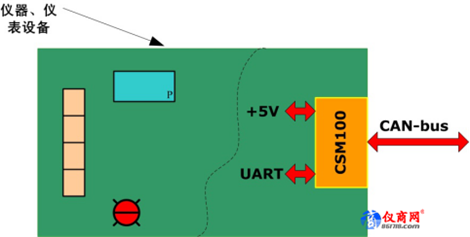

圖2  產品架構


3. 格式說明

CSM100系列模塊提供3種協議轉換方式:透明轉換、透明帶標識轉換、自定義協議轉換。上篇文章已介紹過透明轉換模式的轉換方法,本文將以CSM100系列的模塊簡述模塊的透明帶標識轉換格式。

該轉換模式串行幀中的“幀ID”自動轉換成CAN報文中的幀ID。只要在配置中告訴模塊該“幀ID”的地址編號在串行幀的起始位置和長度,模塊在轉換時提取出這個“幀ID”填充在CAN報文的幀ID域里,作為該串行幀轉發時的CAN報文的幀ID。在CAN報文轉換成串行幀的時候也把CAN報文幀ID轉換在串行幀的相應位置。

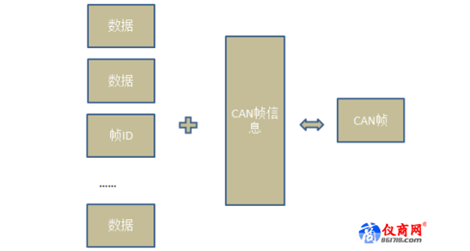

圖3  轉換方式


對比“透明轉換”模式和“透明帶標識”模式不難發現它們之間的區別:CAN ID信息來自串口流數據中還是來自模塊本身的配置信息中。由于“透明轉換”模式下的CAN ID來自模塊配置信息,配置信息由上位機軟件提供,因此對于使用此模式的節點來說發送的幀ID是固定的。而“透明帶標識”模式下不同,它可以一個節點發送多個幀ID 的CAN幀。


4 . 轉換形式

串行幀的最大緩沖區長度為255個字節,且處于該模式時串行接收設置有超時時間,即在一定時間內收不到串口數據則默認打包為一幀發送。因此,在透明帶標識轉換模式下,必須保證模塊取得完整的串行數據幀,否則會造成分包錯誤。



圖4  分包方式

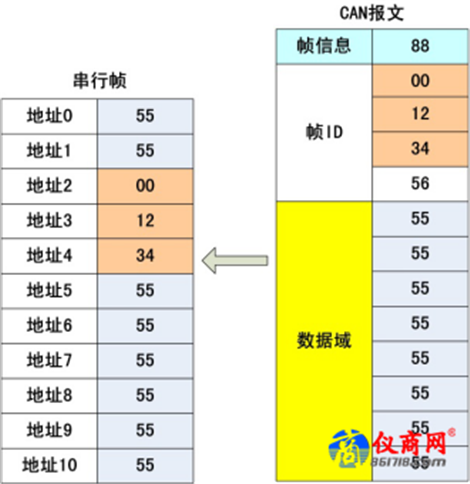

透明帶標識轉換模式下,串行幀轉為CAN報文時的形式如圖5。需要注意的是,串行幀中所帶有的CAN報文“幀ID”在串行幀中的起始地址和長度可由配置設定。起始地址的范圍是0~7,長度范圍分別是1~2(標準幀)或1~4(擴展幀)。如果在配置中指定幀類型為標準幀,幀ID信息起始地址為3長度為1,則幀ID的有效位只有8位。地址3中的CAN ID1作為標準幀ID的高8位,其余位全部補0。
