CAN節點質量的良莠不齊會給CAN總線網絡帶來較大的安全隱患，因此CAN節點的一致性測試就顯得尤為重要，本文就來探討一下CAN節點輸入電壓閾值測試。
CAN一致性測試主要分為物理層、鏈路層、應用層三大部分測試內容。在CAN網絡中，各節點遵循CAN一致性測試是保證總線穩定運行的重要前提。在物理層中，CAN總線設計規范對于CAN節點的輸入電壓閾值有著嚴格的規定，如果節點的輸入電壓閾值不符合規范，則在現場組網后容易出現不正常的工作狀態，各節點間出現通信故障，所以輸入電壓閾值測試也是CAN物理層一致性測試中的重要部分。
一、測試標準
每個廠家在產品投入使用前，都要進行CAN 節點的輸入電壓閾值測試，一般都是遵循ISO 11898-2 輸入電壓閾值標準，具體要求如表 1 所示。

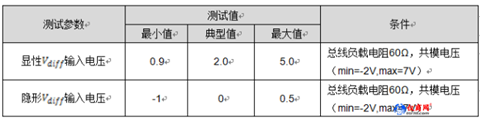

表 1 ISO 11898-2 輸入電壓閾值標準
注：輸入電壓閾值標準詳細的內容可參考IOS 11898-2-2003原文中Table 4（DC parameters for recessive output of CAN node）和Table 5（DC parameters for dominant output of CAN node）及關聯部分。
二、測試原理及步驟
1.隱性輸入電壓測試

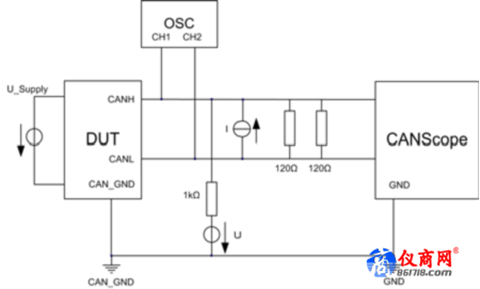

圖 1 隱形輸入電壓測試原理
在表1所示的總線負載和共模電壓條件下，按照圖1的測試原理進行隱性輸入電壓閾值測試：
·使用CANScop e-Pro來監測CAN總線報文幀，DUT處于發送報文狀態；
·調節U監控示波器上CANH空閑時刻的電壓分別為-2V及6.5V，通過調節電流源I使得Vdiff達到0.5V的上限值；
注：為了結果的準確性，請重復上述步驟連續測試10次，記錄每次測試結果。
結論：在Vdiff≤0.5V時，如果DTU可以正常發送報文，則隱形Vdiff輸入電壓測試通過。
2.顯性輸入電壓測試：
圖 2 顯性輸入電壓測試原理
在表1所示的總線負載和共模電壓條件下，按照圖2的測試原理進行顯性輸入電壓閾值測試：
·使用CANScope-Pro來監測CAN總線報文幀，DUT處于發送報文狀態；
·調節U監控示波器上CANL空閑時刻的電壓分別為-2V或6.1V，在分別通過調節電流源I使得Vdiff以步長為0.1V的速度，依次從隱性Vdiff輸入電壓上限值0.5V調整至顯性Vdiff輸入電壓下限值0.9V。
注：為了結果的準確性，請重復上述步驟連續測試10次，記錄每次測試結果。
結論：在上述兩種情況下，當顯性輸入電壓限值為0.5V時，DUT應仍能發送CAN報文幀，在顯性輸入電壓限值剛達到0.9V時，如果DTU停止CAN報文幀的發送，則顯性Vdiff輸入電壓測試通過。
