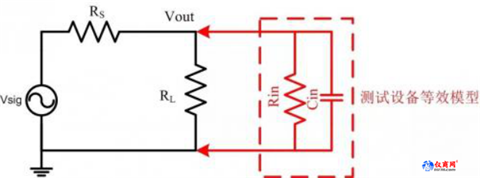

而當采用示波器進行測量時,由于示波器的輸入電阻和寄生電容,會使得此時的等效電路圖如下圖所示:
圖6 探頭接入等效示意圖
可以看出,此時測量點電壓為:
其中Rin為輸入阻抗,Cin為寄生電容,s代表頻率。可以看出,此時測試點的電壓已經發生了變化,這導致了探頭接入前后,信號本身已經發生了改變。通過公式可以看出,Rin越大,對信號影響越小。而1/(Cin×s)這項是寄生電容與測量信號頻率的乘積的倒數,當測試信號頻率越高,則這項的影響就越大,要想降低該項的影響,只能盡量降低寄生電容Cin的容值。
