3.1.中型寫字樓覆蓋

試點選取某商務寫字樓2F~7F共6個樓層約20000㎡，其中2F~5F為擴展型皮基站+智慧室分4G覆蓋（本次采用單極化智慧室分天線，即SISO模式，MIMO模式則可選擇雙極化智慧室分天線），面積約13200㎡，6F~7F為純擴展型皮基站4G覆蓋，面積約6600㎡，覆蓋方案如下：

1、2F~3F每臺遠端單元外接8副智慧室分天線，共32副天線，遠端單元以SISO模式工作；

2、4F~5F每臺遠端單元外接4副智慧室分天線，共24副天線，遠端單元以SISO模式工作；

3、6F~7F每層樓由6臺遠端單元進行MIMO直接覆蓋。

3.2.覆蓋和測速測試結果

分別對2F~7F進行DT打點測試，測試結果如下表所示，達到預期。

3.3.室內定位精度結果

室內定位精度是指定位結果和實際位置之間的誤差值，本次測試每個測試點采樣30個數據，繪制CDF（累計分布）圖后，67%的誤差值低于某一值，稱該值為測試點的的室內定位精度。

遠端接4副智慧室分天線：4F-5F，實際定位精度為7.88米。

遠端接8副智慧室分天線： 2F-3F實際定位精度為6.86米。

為提升定位精度，在不增加遠端和室分天線的基礎上，對2F-3F再部署增加了藍牙信標，1遠端接8副智慧室分天線，再加藍牙信標：2F-3F，實際定位精度為3.7米。

3.4.建網成本

以實際試點成本和擴展型皮基站采購報價為依據，以傳統單通道室分為基礎，進行成本對比（傳統單路DAS成本歸一化）。

詳細如圖3

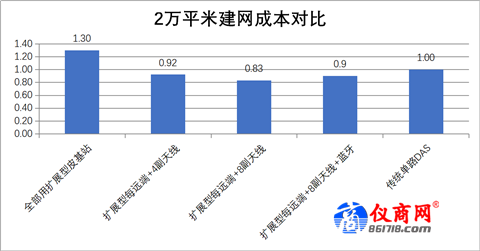

圖3建網成本對比

4.總結

擴展型皮基站與智慧室分融合組網解決方案融合了智慧室分與皮基站各自優勢特性的綜合性解決方案，具有智能運維、精準弱覆蓋分析、全運營商終端的正向和反向精準室內定位、客流分析、靈活擴容、易于多頻多模擴展、nTnR MIMO、低成本網絡建設與維護等優勢特性。為4G、5G的室內覆蓋，提供了一種高性價比的創新解決方案。
