汽車制造商致力于使其下一代汽車比以前更安全、更智能且更節油。為此，需要在汽車中部署更多的ECU(電子控制單元)，以實現智能無線電連接、路噪主動降噪(RNC)、個人音區分區(PAZ)、車內通信(ICC)和自動駕駛等新特性和功能，這會導致電子系統的數量不斷增加，也越來越復雜路噪主動降噪。隨著ECU數量的不斷增加，連接各種ECU所需的電纜的重量和成本也隨之增加。增加的重量會反過來降低汽車的燃油效率，這一點讓汽車制造商很苦惱。

汽車制造商必須在提供先進、功能豐富的信息娛樂系統和符合政府發布的燃油效率標準之間取得平衡。減輕現有電纜的重量可大幅提高燃油效率。

傳統的汽車音頻ECU一般通過單獨的模擬電纜或現有的數字總線架構來連接，這兩者都存在局限性、低效率、及不必要的費用等。使用模擬傳輸線的汽車音頻系統需要專用且昂貴的屏蔽電纜，來傳輸多通道音頻信號。在如今支持多通道(5.1或7.1)Dolby或DTS解碼的高級 音響系統中，所需電纜的數量迅速增加。而且，額外的模數轉換器(ADC)和數模轉換器(DAC)不僅會增加系統總成本，而且還可能使某些音頻性能下降。

當代信息娛樂系統中已經廣泛采用MOST®或以太網EAVB等數字總線標準，這是因為這些標準能夠大幅簡化模擬實施方案的連接復雜性。然而，MOST和以太網EAVB雖然能夠提高性能和靈活性，但需要加入高價格的微控制器來實施相關軟件協議棧，從而增加系統成本。此外，這些數字總線架構本身對節點之間的延遲存在著不確定性。對于ANC/RNC和ICC等易受延遲影響的應用，現有的數字總線架構存在的根本缺陷是不能被接受的。

汽車音頻總線簡介

汽車音頻總線?(或A2B?)是ADI公司的一項創新的、為應用而生的技術。事實證明，該技術最多能夠?qū)⒄w電纜重量減輕75%，而且還能提供高保真的數字音頻。汽車音頻總線(A2B)針對音頻應用進行優化，相比模擬音頻總線能夠提供出色的音頻質量，而且其系統總成本遠低于現有的數字總線標準。簡單來說，A2B是一種高帶寬(50 Mbps)數字總線，它能夠在非常長的距離上(節點間的距離最長達15 m，整個菊花鏈長度超過40 m)，使用一條非屏蔽雙絞線將I2S音頻、I2C控制數據、時鐘、和供電一起傳輸。

汽車音頻總線基本特性

品—AD2427W和AD2426W一起，組成了最新的增強型A2B收發器系列，且引腳兼容。這種最新型的產品支持采用單主機的菊花鏈，以及最多10個從機節點，與第一代A2B產品相比，其性能提升了20%(參見圖1)。借助這種菊花鏈能力，A2B總線距離最長可達40 m，單個節點之間的最長距離可達15 m。用串行拓撲結構代替環形拓撲結構是A2B技術中一個重要的元素，對整體系統完整性和穩定性至關重要。如果A2B菊花鏈的一個節點受到影響，整個網絡不會崩潰。只有故障節點下游的節點會受影響。而A2B技術特有的內嵌診斷功能能夠判斷故障的來源和起因，發出中斷信號，并啟動保護措施。

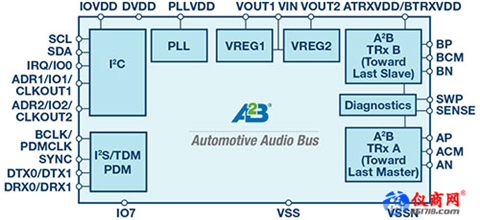

圖1.A2B汽車音頻總線功能框圖。

與現有的數字總線架構相比，A2B主從線拓撲結構本身更為高效。啟動簡單的總線初始化流程之后，無需更多處理器干預，總線即可常規運行。A2B的獨特架構帶來的一個附加優點是，系統延遲是確定的(2個時鐘周期的延遲)，并且延遲與音頻節點在A2B總線上的位置無關。此特性對ANC/RNC和ICC等語音和音頻應用極其重要，在這些應用中，必須以時序一致的方式處理多個遠程傳感器的音頻樣本。

AD2428W、AD2427W和AD2426W A2B收發器可在一條非屏蔽雙絞線上傳輸音頻、控制、時鐘和供電信號。這可降低系統總成本，原因如下。

?與傳統實施方案相比，減少了物理線纜的數量。
