分流電阻由于焦耳熱引起的本身加熱,致使溫度上升至50℃的程度.

而另一方面,電流傳感器卻沒有受到焦耳熱的影響,自身幾乎沒有加熱現象.計測器的損失和

傳感器本身的溫度特性對測試精度的影響幾乎很小.

通過以上的討論,直接測量方式在電子設備的待機電力測試和LED照明的消耗電力測試方面,由于受到分流電阻的焦耳熱的影響較小,在測試微小電流的時候(1A程度)時候是非常有效的.

1.2電流傳感器方式

電流傳感器方式.是把電流傳感器連接到被測物的配線上,傳感器的輸出信號（電流或者電壓）輸入到功率分析儀進行電流測試的方式.

使用電流傳感器方式,在測試時被測物的狀態和實際運行的狀態是相同的.并且大電流的時候

自身發熱極少,對測試的精度沒有影響.

電力電子領域一般使用電流傳感器方式.

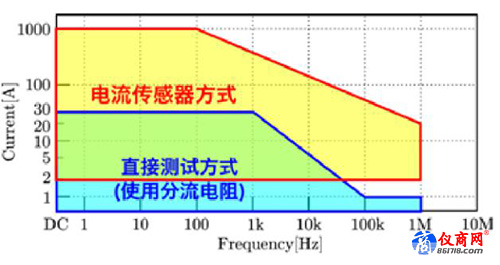

在Fig.3,表示了直接測試方式和電流傳感器方式各自可以高精度測試的范圍和頻率的范圍.

需要注意的是,在這里不是說用各自的方法絕對不能測試圖中表示范圍外的部分.

Fig.3 用直接測量方式和電流傳感器方式可以高精度測試的電流值的范圍和頻率范圍.

（并不是說圖中范圍外的部分就一定不能測試）

2、用電流傳感器方式來高精度的測試電力

如前所述,一般在超過5A電流的情況下使用.電流傳感器的方式,和直線測量方式一樣并不是沒有缺陷.為了能進行高精度的電流測試

也有幾點需要注意.

本章節，將要說明用電流傳感器方式來進行高精度功率測試的注意點.

2.1 合適的電流傳感器的選擇.

用電流傳感器方式來進行高精度并且高重復性的電力測試的前提,是選擇合適的電流傳感器.

作為具體的選定基準,首先舉下面兩個例子

(1)電流傳感器的額定電流值和測試對象的電流值大小相匹配.

(2)電流傳感器可以測試的頻率范圍要包含測試對象電流全部的頻率成分,并且在上面2點的基礎之上，

(3)電流傳感器所覆蓋的頻率范圍的測試精度要在測試對象的要求之上.

(4)電流傳感器的輸出干擾,溫度特性,導體位置的影響,外部磁場的影響,帶磁的影響,共模電壓的影響等誤差的主要原因都要在規定的基礎之上,甚至更小.

所以說.電流傳感器在選擇上,要十分的注意.特別是關于(3),一般的電流傳感器的精度規定為DC或者50/60Hz,關于其它頻率范圍的特性都往往都容易忽視.有必要注意.為了在功率分析儀上用傳感器方式來進行高精度電流測試,要注意電流傳感器必須要具備足夠的性能.

2,2 包括電流傳感器功率測試系統整體的最適合化.
