2002年10月起，根據歐盟指令72/245/EEC，以及修正指令95/54/EC的要求，凡是進入歐盟市場進行銷售的汽車電子電器類產品，必須通過e-Mark相關測試認證，標貼e標志，歐盟各國海關才會予以放行，準許進入當?shù)厥袌觯云囯娮与娖黝惍a(chǎn)品之e-Mark認證，勢在必行。自2006年7月1日以來，小e的新指令2004/104/EC代替舊指令95/54/EC強制生效。本文就車載DVD播放器為例來分析新指令2004/104/EC的輻射騷擾具體測試要求及方法。
汽車電子產品測試實例分析：
產品名稱：車載DVD播放器
產品功能描述：DVD播放功能，FM/AM接收功能，USB Host功能
認證標準：2004/104/EC
輻射騷擾限值要求：

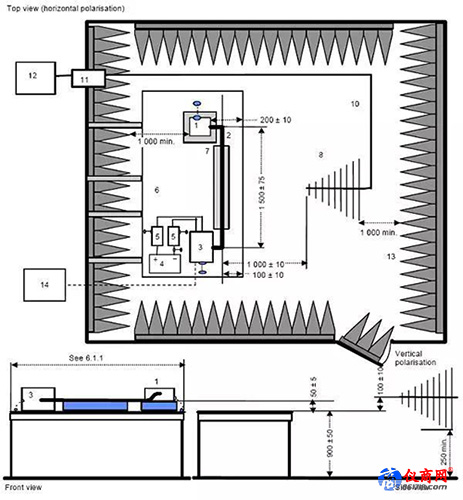

實驗布局圖：
實驗要求在半電波暗室里進行，測試接受天線分為兩種：雙錐天線和對數周期天線。
注：
1 EUT（如果在測試計劃中需要則就近接地）
3 負載模擬器（按照6.4.2.5要求放置及接地）
5 人工電源網絡（AN）
7 絕緣材料支撐（εr≤1.4）
10 高質量雙層屏蔽電纜（50Ω）
12 測量設備
14 模擬及監系統 2 測試線束
4 電源（位置可選）
6 接地板（與屏蔽體相連）
8 對數周期天線
11 壁板連接器（接頭）
13 射頻吸波材料
圖13 測試布置示例－對數周期天線

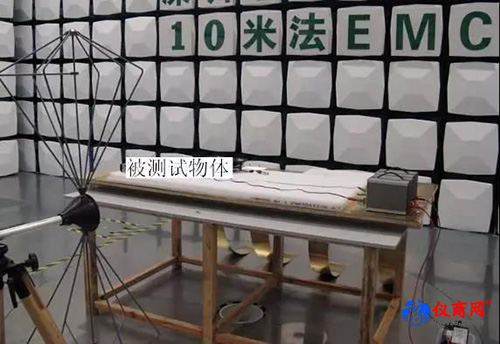

測試設置照片：（30MHz-200MHz：雙錐天線）

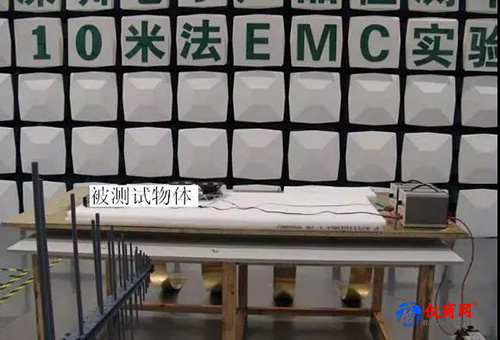

（200MHz-1GHz：對數周期天線）
測試過程以及測試設置：
1. 將被測物放置于暗室里的1米高木制桌面上
2. 將被測物與測試天線的距離調解為1米
3. 設置接收機的檢波方式為PEAK（峰值檢波方式），測試曲線模式設置為MAX HOLD（最大功能保持）
4. 將天線換成雙錐天線且方向垂直，從30MHz掃描到200MHz
5. 將天線換成雙錐天線且方向水平，從30MHz掃描到200MHz
6. 將天線換成對數周期天線且方向垂直，從200MHz掃描到1GHz
7. 將天線換成對數周期天線且方向水平，從200MHz掃描到1GHz
