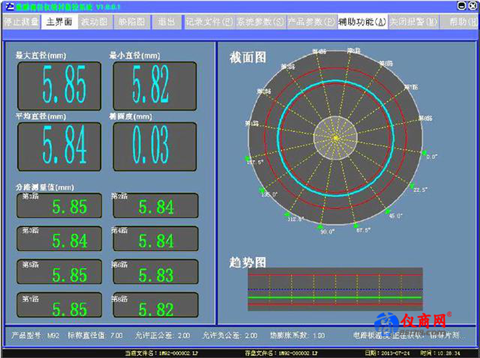

線材測徑儀內裝有8組測頭，每組測頭由平行光發射單元和光電子接收單元構成。發射單元內含特種LED光源，接收單元即數據采集處理系統。測得的數據經光纖通信傳輸?shù)缴衔挥嬎銠C(jī)。

1、測徑儀進廠前的準備

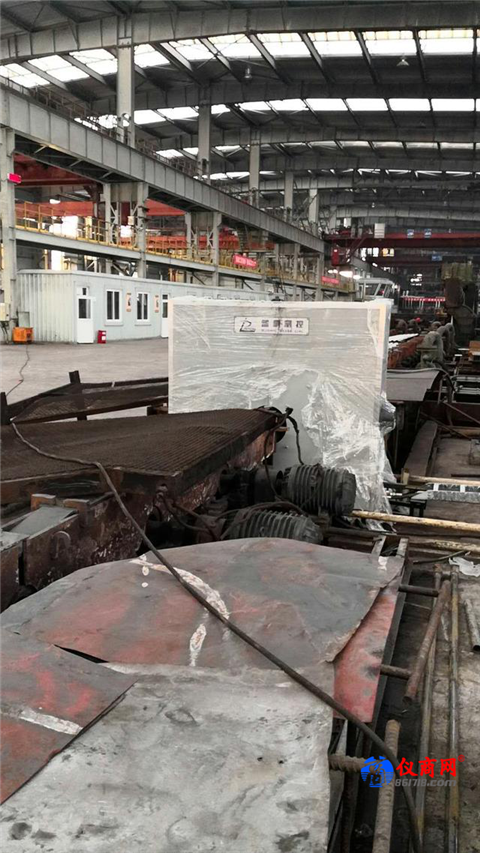

根據預先指定的現場位置，按照《測徑儀布置圖》和《測徑儀基礎圖》的要求鋪設基礎，固定軌枕板，軌道可不固定或點焊固定。注意基礎面的平整和穩定。經過實地的勘查，確認軌道的間距、軌面到軋線中心高度等指標均符合設計要求，供電、水管道接口均已就緒。測徑儀用戶可通知藍鵬測控科技有限公司進行測徑儀現場安裝。

2、測量車的安裝

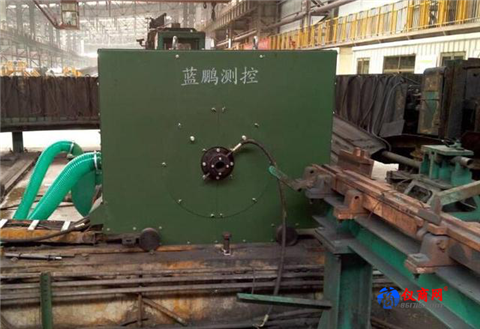

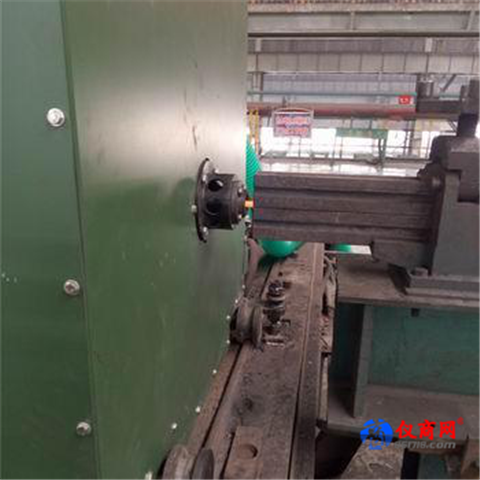

將測量車上線并作水平、垂直位置調整。先保證測量面與軋線垂直，然后將進出過鋼套中心與軋線導槽中心對正。調整完成后將軌道與軌枕板焊接牢固。

先把定位支架用螺釘緊固在測量車上，再把定位座放在定位支架下方，插上定位銷并將螺紋旋入一部分。然后將定位座點焊固定在軌枕板上，拔出定位銷，將測量車反復上、下線幾次，確認定位座位置準確無誤后，將定位座與軌枕板焊接牢固。

3、電源、電器及通信線纜的敷設

測徑儀系統的線纜請按圖敷設，見設備安裝圖《測徑儀現場布線圖》。

供電部分：由控制室預留的動力電源提供給主控機柜，輸入到主控機柜的電源必須先經過交流凈化穩壓電源，然后再由主控機柜轉接到測量車和LED顯示屏。高壓離心通風機的動力電就近連接。

信號部分：主控機柜與測量車之間采用TCP/IP協議光纜連接（使用一對，備用一對）。主控機柜與現場LED顯示屏之間采用TCP/IP協議光纜連接（使用一對，備用一對）。

注意：所有電器連接線均需穿金屬管，連好保護接地線。光纖通信線雖已有加強護套但仍應注意避免意外損傷。測量車與配電箱金屬管之間的線路應穿橡膠管并通過拖鏈以免測量車上下線時損壞線路。

4、主控機柜

確認現場預留的動力電源（交流照明電）電壓符合要求，即可將電源引線接至交流凈化穩壓電源。
按照用戶要求將主控機柜擺放到位，將交流凈化穩壓電源以及測量車、現場LED顯示屏的轉接線纜連接到主控機柜后面板的插孔上。

5、現場LED顯示屏的安裝

將現場LED顯示屏按現場實際條件和需要掛裝到適當位置。將從主控機柜引來信號線和現場電源線接通。

6、鼓風機的安裝

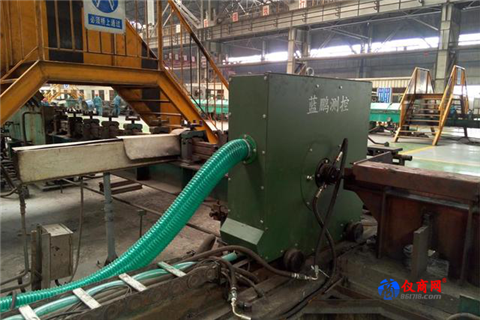

將鼓風機安放在鼓風機基礎上，出風口朝向測量車的進風口，地腳螺栓緊固牢固。再將空氣過濾裝置用螺栓固定在鼓風機的進風口上，裝入濾芯。給風機接上380V動力電試車，調整好風機葉輪的旋向。最后把風機的出風口與測量車的進風口用軟管接通，軟管的長度以測量車上線后正好伸直為宜，用管卡將軟管兩端固定后風機安裝完畢。
