1.引言
伴隨著節能減排以及生產成本的雙重壓力，今日的鋼鐵行業比以往任何的時候都需要更高的效率。對于任何一個鋼廠，一款高可靠性和高性價比的傳動產品可以提高生產率和生產能力以及設備的可靠運行時間，縮短停工時間，降低成本以及物流時間。
2.英威騰工程傳動方案
近5年來英威騰變頻傳動產品在國內鋼鐵企業中取得著越來越多的應用，同一企業越來越多的關鍵環節出現了英威騰的身影，英威騰傳動產品為鋼鐵企業提供了完備可靠的解決方案，以下是目前可提供的主要方案:
1)面向熱連軋棒線材生產線的軋機變頻傳動系統解決方案
2)面向可逆冷軋機的變頻張力收放卷控制解決方案
3)面向輥道的多電機控制系統解決方案
4)面向冶金起重機的變頻控制系統解決方案
5)面向除塵風機、高爐風機等的高壓變頻傳動系統解決方案
6)面向鋼廠軋線、變電站等的柔性無功補償系統解決方案
接下來介紹英威騰Goodrive800系列工程傳動在國內熱連軋棒材線軋機以及高速線材軋機傳動中的應用。
2.1熱連軋棒材軋機
2.1.1應用背景
軋線交流化已經成為趨勢，國內某公司為了優化產品結構，提高生產效率及工藝水平，降低能耗，提升現有生產能力及產品性能，新建交流系統棒材生產線。傳動系統采用整流回饋單元+公共直流母線段+逆變單元形式組成的多傳動系統。主軋機采用英威騰GD800系列做為核心主驅，與西門子S7-400相結合，形成完成的控制驅動系統。
2.1.2方案簡介
整個軋線系統采用網絡控制，過程控制級采用工業以太網，基礎自動化級采用Profibus-DP現場總線。整條軋線采用西門子S7-400CPU主控配合多達10個遠程I/O站，實行兩級計算機控制。過程控制級完成全線速度設定，軋制程序的儲存、全線軋件跟蹤、打印報表等；基礎自動化級完成全線速度級聯控制，粗、中、精軋微張力控制，飛剪的剪切控制，活套控制等。

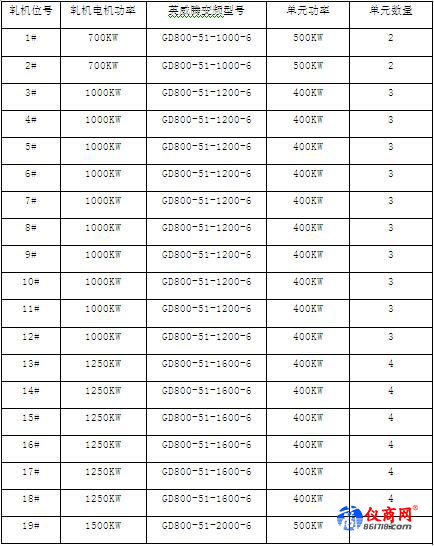

2.1.3軋機傳動配置

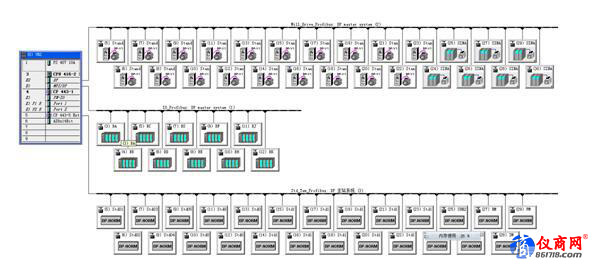

2.1.4主控系統網絡圖
2.1.5系統特點
1)系統擁有良好的兼容性和穩定性，安全實用可靠
2)采用大功率模塊并聯技術，功率擴展容易，可維護性好
3)相比直流傳動系統可節能4%以上
4)高的動、靜態響應速度
5)采用脈沖編碼器反饋矢量控制，以保證精確的速度控制
6)高效的諧波抑制和降噪功能
7)實時檢測，實時診斷，保證系統安全連續運行
2.2熱連軋高速線材軋機
2.2.1應用背景
國內某企業為了優化產品結構，提升現有生產能力及產品性能，新建交流系統高速線材生產線?？蛻粢笠宰顑?yōu)化的成本新建線材廠，能夠提高產品質量和生產效率、降低能源需求、減少停機時間、降低噸鋼成本，同時具有更高的可靠性，更低的維護成本。
2.2.2解決方案架構
1)軋線主控臺通過操作臺及上位機對整條高線進行集中控制和監控
2)按照容量和工藝，主軋機傳動采用整流回饋單元＋公共直流母線＋逆變單元組合的控制方式
3)系統采用網絡控制，過程控制級采用工業以太網，基礎自動化級采用Profibus-DP現場總線
