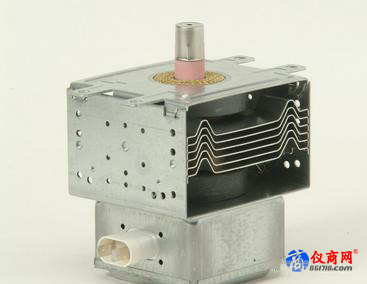

磁控管是一種用來產生微波能的電真空器件。實質上是一個置于恒定磁場中的二極管。管內電子在相互垂直的恒定磁場和恒定電場的控制下，與高頻電磁場發生相互作用，把從恒定電場中獲得能量轉變成微波能量，從而達到產生微波能的目的。在第二次世界大戰中，多腔磁控管廣泛用於軍用雷達發射機，發揮了很大的作用。到1945年，其工作頻率已達30吉赫。一般所稱的磁控管，即指多腔磁控管。 磁控管的特點是功率大、效率高、工作電壓低、尺寸小、重量輕、成本低。磁控管主要由陰極、陽極、能量耦合裝置、磁路和調諧裝置等五個部件構成。

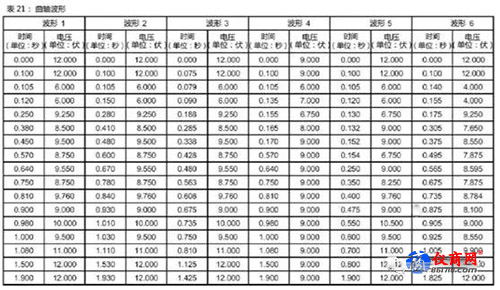

某雷達管電壓測試波形如下：

以表中的波形1為例：

電壓變化不規則，電壓變化斜率多樣化，每步電壓持續時間短，整體呈現不規則的三角電壓波形；

IT6512直流電源斜率可控設置范圍1ms-24h（速率約8-10V/ms），電壓持續時間可控最低可設1ms，最多支持10*10共計100步的任意電壓變化組合，且可控制循環次數，以波形1實際編輯輸出為例，實測波形如下：

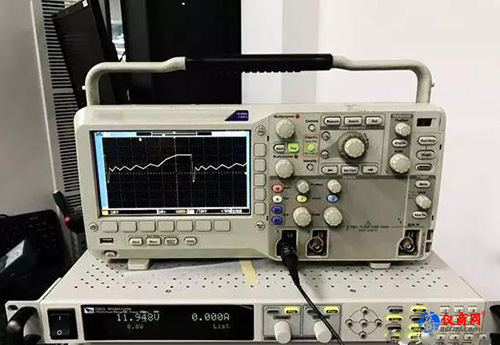

示波器電壓波形

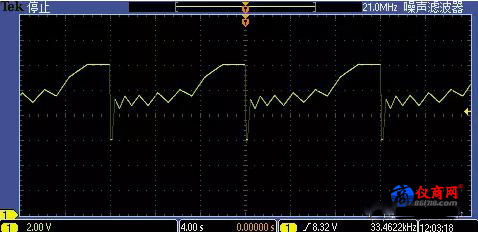

電壓波形時間軸放大

由此可見6512在保持電壓持續不規則變化時即可保證速度，還可控制電壓過沖情況，十分滿足高速，高精度，多變化的電壓測試應用場合。

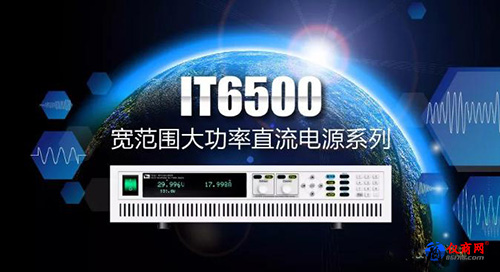

此外，IT6500C內置多種汽車電壓法規波形，可廣泛應用于汽車電子，光伏等多個領域。

艾德克斯是專業生產測試測量儀器的廠家，時刻關注最新的行業動向，在新能源汽車、電池、光伏、半導體、物聯網等多領域有測試解決方案，客戶遍布全球。
