背景介紹

隨著國民經濟的發展，用戶、企業電量的逐年增加，尤其是在廣大農村、城鄉結合部等用電負荷高增長地區，一些配變臺區由于受地理位置和技術因素的影響，三相不平衡及低電壓情況突出。再者，在我國城鄉低壓配電網中普遍采用三相四線制供電方式，配電變壓器多為10/0.4kV降壓、Y/yn0接線。理想情況下，三相負荷為平衡配置變壓器對稱運行。但實際的供電網絡是三相生產用電與單相負載混合用電，再加上相關線路的標準不統一問題、單相用戶不可控的增容、大功率負載的接入以及單相負載用電時間的分散問題，都是造成三相負載不平衡的因素。

三相負荷不平衡除了容易對用戶電壓、臺區線損造成影響外，還會增加變壓器的有功損耗，使配電變壓器運行溫度升高，降低配電變壓器效率，影響電動機輸出功率并使繞組溫度升高，產生中性點電壓偏移，造成三相電壓不對稱，導致局部電壓過高或過低的情況，嚴重時會燒毀用戶電器。此外，還會加大對周圍通信系統的干擾，影響正常通信質量，給供電企業和人民生活造成一定的影響。

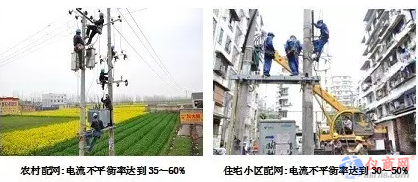

圖1 農村配網和住宅小區

配網電流不平衡問題概述

針對上述綜合性問題，需要應用綜合治理的技術才能解決低壓配電系統三相負荷不平衡問題，而針對當前三相負荷所產生的不平衡電流，最行之有效的方法就是做到盡量合理的分配負荷。當前低壓配電系統中，尤其是農網改造過程中應用較廣的三相負荷不平衡自動調節裝置的主要功能就是通過綜合技術手段，自動檢測三相電路中的不平衡問題，智能優化三相電流的不平衡，以達到“合理的分配負荷”的目的。

本文通過設定不同的測試工況，來直觀的檢測某三相負荷不平衡自動調節裝置在自動檢測三相線路不平衡問題、智能優化三相電流不平衡方面的綜合能力。

測試工況分析

待測試裝置技術參數

交流輸入（三相四線）：400V  50Hz

額定容量：75kVA

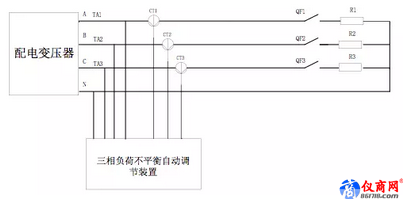

如圖2所示，搭建三相電流不平衡補償測試平臺，模擬裝置智能補償三相不平衡有功電流時的運行環境，圖示測試回路中R1、R2、R3為電阻性負載。
