圖2 三相負荷不平衡自動調節裝置

補償功能測試回路

根據測試要求正確連接互感器，選擇裝置在有功不平衡補償模式下運行，檢測裝置分別在以下三種不同工況時的不平衡補償能力。

工況一:

被測裝置如圖2所示并入測試回路中。僅投入QF1路負載，調節R1，僅A相回路加載30A有功電流；

工況二:

被測裝置如圖2所示并入測試回路中。僅投入QF1、QF2路負載，調節R1、R2，僅A相回路和B相回路加載30A有功電流；

工況三:

被測裝置如圖2所示并入測試回路中。投入QF1、QF2、QF3路負載，調節R1、R2和R3，A、B、C三相分別加載10A、20A、30A有功電流；

分別記錄如下內容:

不平衡補償前網側電流（A、B、C、N）、不平衡補償后網側電流（A、B、C、N），要求在以上三種工況下，三相負荷不平衡自動調節裝置運行補償之后，網側電流滿足：A相、B相、C相電流的不平衡度在10%以內，則該項測試合格。

不平衡度是指三相電力系統中三相不平衡的程度，用電壓或電流負序分量均方根值與正序分量均方根值百分比來表示。由于負序分量無有效測試手段，工程上，三相電流不平衡度采用下面的方法計算：

（本文測試時不平衡度計算參照上述方法）

測試數據結果及分析

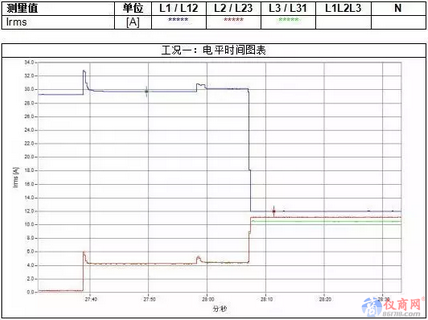

工況一:僅A相投入30A有功電流，進行不平衡補償

記錄工況一:

測試數據如下（由于實際記錄的數據較多，下表中的數據為某段時間內連續記錄數據的平均值）

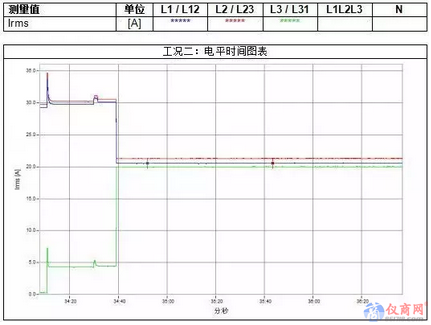

工況二:僅A/B相分別投入30A有功電流，進行不平衡補償

記錄工況二:

測試數據如下（由于實際記錄的數據較多，下表中的數據為某段時間內連續記錄數據的平均值）

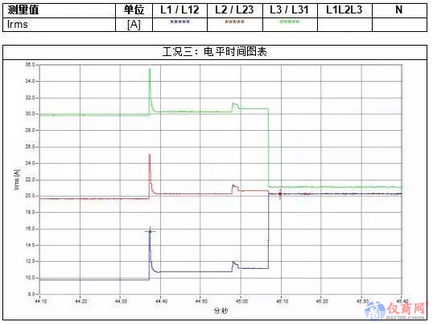

工況三:A/B/C分別投入10A/20A/30A有功電流，進行不平衡補償

記錄工況三:

測試數據如下（由于實際記錄的數據較多，下表中的數據為某段時間內連續記錄數據的平均值）
