隨著新能源汽車的發展，DC-DC轉換器在電動汽車得到的越來越廣泛的應用； DC-DC轉換器是電動汽車重要的電源功率轉換裝置，用于將直流高壓轉換成低壓或者低壓轉換為高壓。

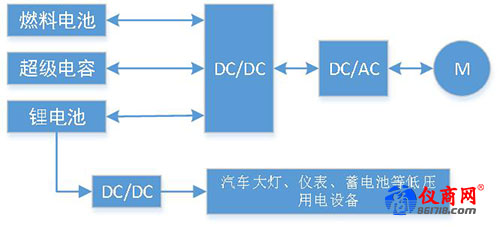

DC-DC轉換器在汽車中的應用

將動力電池的直流高壓轉換成整車低壓系統的直流低壓，給汽車大燈、儀表等低壓用電器供電、蓄電池充電。在以燃料電池為電力能源的電動汽車中，由于燃料電池的輸出特性偏軟，輸出電壓不穩，需要在燃料電池與逆變器之間增加一個DC/DC變換器。

DC/DC變換器在燃料電池電動汽車間主要起以下作用：

(1) 電壓變換：通過DC/DC變換器對燃料電池的輸出電壓進行變換后再提供給電機驅動器。

(2) 穩定電壓：燃料電池的輸出電壓不穩，通過DC/DC變換器閉環控制系統對其進行穩壓。

大華DHS8000系列DC-DC轉換器測試系統是特別針對車用DC-DC轉換器而開發的測試系，滿足國家標準GBT 24347（電動汽車DC∕DC變換器）， 系統提供豐富的硬件選擇，可用于DC-DC轉換器功能、性能、穩定性等測試，滿足不同型號DC-DC轉換器測試需求。效率測試、動態響應測試、開關機時間測試、保護項測試等等均可通過此系統完成自動測試，對于提高DC-DC轉換器性能和可靠性，帶來極大幫助。

▲▲▲▲▲系統特點▲▲▲▲▲

軟件操作簡單，只需勾選測試項目、輸入標準參數即可，測試參數可一鍵導入/保存，提高測試效率。

用戶可通過圖形化測試軟件進行設置，一鍵導入/保存系統參數，實現自動測試，節省測試時間；

用戶可自定義和配置測試流程，每個測試流程可以單獨保存/調用；

用戶設置通道報警的閥值，通過溫度、電流等采集參數觸發報警；

系統可實時顯示各個測試參數，支持Excel保存功能，測試項目可自動保存，支持歷史數據查詢；

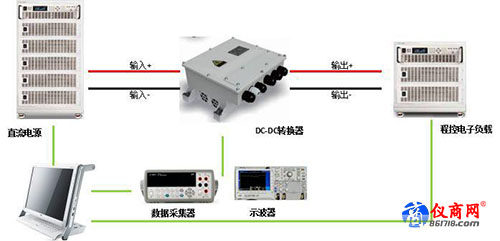

系統組成

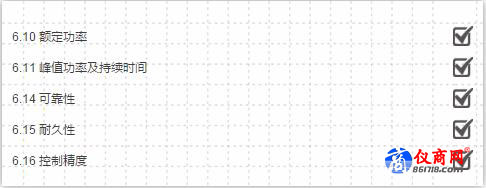

測試項目:

DC-DC轉換器測試系統可以完成的測試功能參照《GBT 24347-2009  電動汽車DC∕ DC變換器》標準中提出的要求完成。

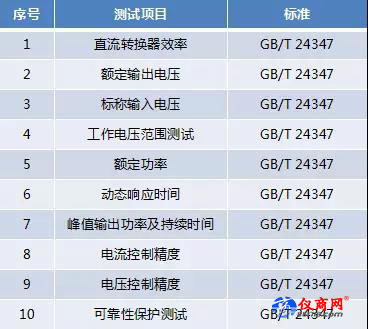

測試項目如下：

關于大華電子

北京大華無線電儀器有限責任公司（原國營七六八廠）始建于1958年，是我國最早建成的微波測量儀器大型軍工骨干企業，60年來專注于測試儀器行業，通過了GJB和ISO質量體系認證、武器裝備科研生產單位保密資格認證、武器裝備科研生產許可證等認證，是軍工級測試解決方案供應商。目前大華電子的產品已覆蓋大功率直流電源、交流電源、電子負載、單路及多路線性電源等以及自動化測試系統及解決方案，并廣泛應用于軍工、科研、高校、通訊、工業控制、汽車電子、新能源等領域。
