⑤窗函數：（矩形窗&漢明窗）不同的窗函數對信號頻譜的影響有區別，頻率分辨能力也不同。1、矩形窗使用最多，習慣上不加窗就是使信號通過了矩形窗，頻率識別精度最高，但幅值識別精度最低。2、漢明窗是很有用的窗函數。假設測試信號有多個頻率分量，且測試的目的更多區分頻率點而非能量的大小，例如測信號是隨機或者未知的，可以選擇漢明窗。

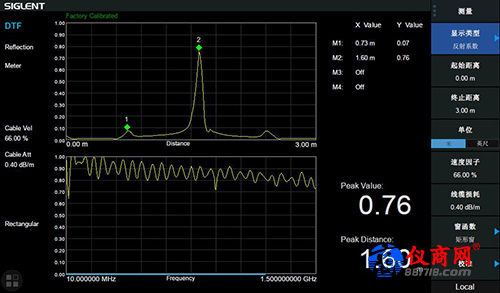

實際測試?yán)鐖D5右部分所示：我們的設置起始距離0m,終止距離3m,速度因子設置為默認的66%,線材損耗為0.40db/m,以及矩形窗函數.在實際測試中span（頻寬）越大分辨率越好，速度因子越小分辨率越好。span越小測試距離越長，速度因子越大測試距離越長。

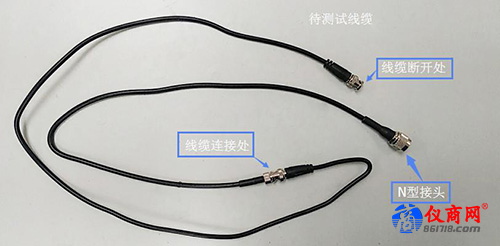

測得數據即在0.73m和1.6m處存在故障點，實際檢測線纜0.73m處為連接處，而Peak Value最高的1.6m處為斷路位置。如下圖6線纜所示：

Cable and Antenna Test中，利用DTF功能可以快速的判斷出通信網絡中何處的元件出了問題。以便有目的的更換元器件。對于連接器件應用人員來說，通過矢量網絡分析儀，更可以測試電纜組件兩端連接器的DTF值，以確定是那一部分連接器性能差而影響了整個電纜組件的回波損耗。

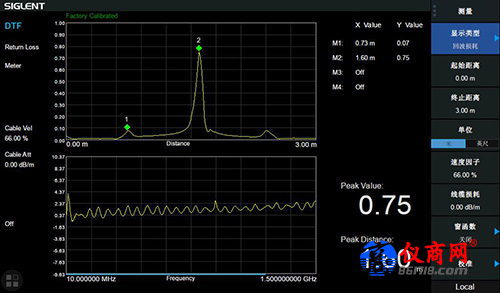

下圖7測得的線纜的連接處以及斷開處的回波損耗。

由以上圖7 RL（回波損耗）的測試結果可以簡單分析,回波損耗顯示了整根電纜的總體性能，而DTF的測試則針對線纜各部分的性能。

DTF技術離你并不遙遠

綜上所述，電纜天線測試（Cable and Antenna Test）中，DTF用于定位通信系統或其他網路中的故障點，檢測如回波損耗、電壓駐波比（VSWR）以及反射系數。作為故障排除工具，DTF分析可以查明線纜損壞情況和即將發生的故障情況，且DTF對于衡量電纜和連接器性能指標來說，很值得推廣應用。SVA1015X頻譜&矢量網絡分析儀支持選配DTF功能，測量距離在34m時，誤差可限制在7cm以內，除了高效協助工程師發現線路網絡的故障所在，更能方便快捷的幫助線纜維修人員快速發現問題隱患！
