圖3、帶有相位噪聲邊帶fc頻譜

由圖3可知脈沖調制載頻頻譜有如下特點：當脈寬一定時，fc的噪聲與脈沖重復頻率（PRF）成反比(低的脈沖重復頻率對應高的譜線密度和噪聲,反之高的脈沖重復頻率降低fc的噪聲)。另外當脈沖重復頻率一定時，提高脈沖占空比將會降低fc的噪聲，這是由于脈沖包絡變窄導致譜線密度降低的緣故，對于fc的噪聲增加而言假設所有譜線的噪聲貢獻都是相同的，從最壞的情況估計fc噪聲將會增加：

噪聲改變量≤Log10(譜線的數量從sinx/x中第一個過零點算起)

1.2 FSWP 脈沖信號自動檢測和PRF濾波器的自動構建

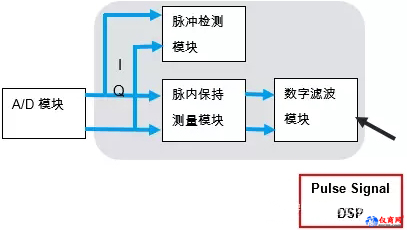

圖4表示FSWP的信號流程，其中陰影部分表示的是脈沖信號數字處理部分。FSWP通過脈沖檢測模塊能夠自動檢測脈沖信號，在脈沖開始時產生一個標記并產生一個脈沖門反饋給脈內保持測量模塊，在脈沖處于OFF狀態時脈內保持測量模塊將會鎖住脈內信號，從而消除了在脈沖關斷期所有板塊的噪聲，提高了系統的動態范圍。接下來是數字濾波模塊，它是FPGA中的一個數字低通濾波器，其功能是濾除頻率大于PRF/2的成分，和傳統方法相比這是FSWP測量脈沖相位噪聲的一個主要優勢，傳統鑒相器法測量脈沖相位噪聲中，由于沒有合適的PRF濾波器，通常需要手動外接不同的PRF濾波器來測量脈沖信號的相位噪聲，F(xiàn)SWP卻能夠自動構建合適的濾波器來大大簡化測量過程。

FSWP基于數字信號的脈沖檢測和處理另外一大優勢是避免了脈沖開關產生的瞬態干擾，F(xiàn)SWP在脈沖開始時產生一個脈沖門，真正測量開始是在靠近脈沖中心位置一個非常干凈的區域。

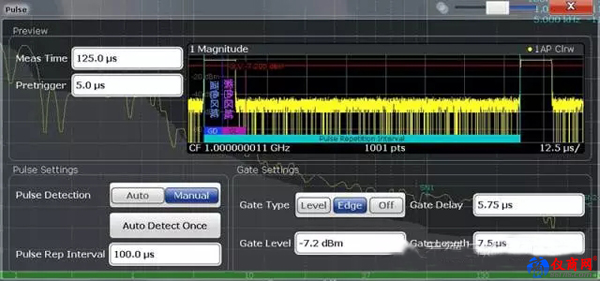

圖5、FSWP脈沖信號設置

脈沖信號的設置如圖5所示，脈沖信號下面藍色的條狀區域表示的是從脈沖門開始的延時時間，脈沖門用紫色條狀區域來表示，這是FSWP真正開始測量的脈沖相位噪聲的區域，通常情況下脈沖門的寬度為自動檢測整個脈沖寬度的75%，高級用戶可以通過調整脈沖門的寬度和延時來測試特定脈沖區域的脈沖相位噪聲。

2、測試驗證

首先按照圖6所示連接脈沖信號源和FSWP，設置脈沖源的載波頻率1GHz，脈沖重復周期100us，脈沖寬度10us。

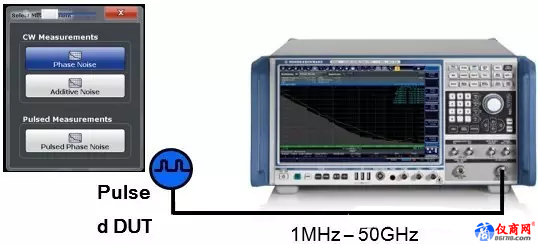

圖6、FSWP測量脈沖相位噪聲連接圖

在FSWP前面板中按下（MEAS CONFIG）按鈕，從彈出的對話框中選擇（Pulsed Phase Noise）菜單,FSWP進入脈沖相位噪聲測量模式。

2.1 脈沖寬度保持不變而改變脈沖重復頻率

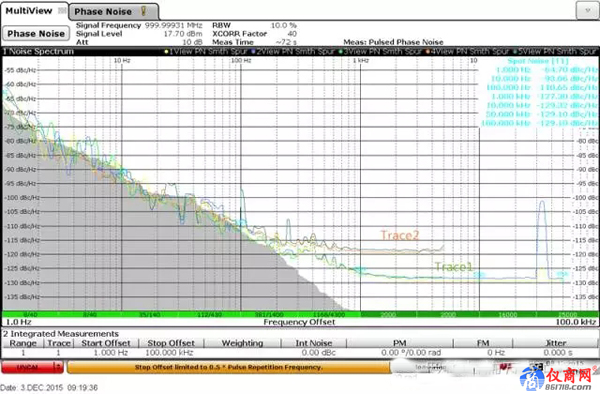

當脈沖寬度一定時，提高脈沖重復頻率降低fc的噪聲，這是由于脈沖包絡內譜線密度降低的緣故。如圖7所示，設置脈沖源的載波頻率1GHz，脈沖寬度為10us，Trace1的脈沖重復頻率100kHz，Trace2的脈沖重復頻率10kHz，Trace1譜線密度將會比Trace2降低1/10，由公式可知：噪聲改變量≤10*Log10(1/10)=-10dB。
