視覺傳感器是一種相當于人眼的傳感器，根據鐵路彈條生產線工藝的特點，彈條搬運視覺系統采用二維視覺，在二維平面上測量出所有必要的數據，作為指導機器人抓取和判斷產品是否合格的依據。根據生產線工件的特點，視覺系統采用主動光源檢測。由于工件是高溫工件，其本身能夠發出輻射光，用工業相機對其進行拍照，使用濾鏡濾除環境干擾光和輻射干擾光，達到良好的圖像效果，得到物體的二維圖像，從而計算出工件在平面上的位置和偏移角度。由于高性能計算機的應用及算法優化，增強了視覺系統的精度和處理速度，增強了對工廠惡劣環境的適應性，使之能在工廠的惡劣環境下穩定運行。

9．1視覺軟件功能概述

.標定功能，以得到物理尺寸信息。

.接收PLC的觸發信號，進行采圖、檢測、測量。

.在界面上顯示圖像及檢測結果：合格/不合格；測得的尺寸信息。

.將檢測結果和完成結果通過相機的IO口輸出給PLC。

.執行相關系統狀態的顯示，如系統時間、檢測個數統計等。

.將測量數據，機器人偏遠數據保存在當天的Excel文件中。

.調節相機參數的交互功能

9．2使用環境

相機：PointGrey 20S4ｍ200萬黑白相機；

鏡頭：Computer 8mm + 紅外濾光片；

1394卡：64位1394卡；

PC配置：CPU2.5GHZ以上；內存1GB以上；顯存64MB以上；PCI64bit；

插槽；彩色顯示器；WindowsXP操作系統；Microsoft Studio6.0開發環境。

10.MOTOCOM通訊軟件

二．機器人彈條搬運系統工藝流程

1.上料工位

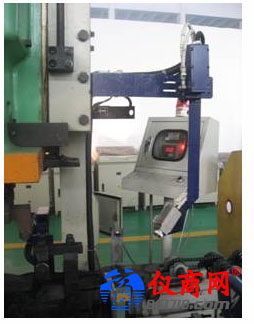

上料工位系統是由一臺溫度傳感器和一臺工業相機組成。溫度傳感器具有三通道信號輸出，檢測工件當前溫度，通過相應的通道發送給機器人系統，只有滿足工藝要求的溫度，才能作為合格產品進入加工工序。工業相機對工件進行坐標定位和測量，以確定工件尺寸和當前位置，采集到的數據通過MOTOCOM發送給機器人，以指導機器人進行抓取，對于溫度和尺寸滿足工藝要求的工件，機器人抓出送入壓機進行沖壓作業；對于不合格的產品，機器人抓出進入廢品回收程序。

2.第一沖壓工位
