示波器作為電子工程師最常用的儀器，從最開始的模擬示波器，到數字存儲示波器和數字熒光示波器，以及越來越偏向?qū)I(yè)化的定制類示波器，功能越來越豐富的同時，性能也發生著日新月異的變化，消費者在選擇的時候有時候就可能看得眼花繚亂，那么如何選擇適合自己的一款示波器呢？我們知道示波器三大核心指標是帶寬、采樣率、存儲深度，然而在選擇數字示波器時還有一個很重要的指標往往會被忽略，那就是我們今天要講的波形刷新率，也稱為波形捕獲率！

波形捕獲率是相對于數字示波器來說的。數字示波器采樣、處理數據到送顯屏幕都是需要時間的，處理數據和送顯屏幕這段時間稱為死區時間。死區時間內示波器不采樣，是探測不到信號發生的變化的，所以實際上不是所有波形我們都能在屏幕上看到，我們看到的波形其實是被死區時間分隔成一段一段的，因此就有了波形捕獲率一說。采樣時間+死區時間=波形捕獲周期。而波形捕獲率是指一秒內波形捕獲的次數，也就是波形捕獲周期的倒數，如下圖1是示波器的一個捕獲周期。

圖1.數字示波器的一個捕獲周期

連續多個捕獲周期內，死區時間越長，相對的有效捕獲時間就越短，一旦示波器的波形捕獲率過低，這樣就有可能導致異常信號出現在死區時間內而被漏掉。由此可見示波器的波形捕獲率對于能否捕捉低概率的異常信號是很關鍵的，信號里面隨機的異常信號及偶發信號往往是無法被預測的，波形捕獲率越高，越有利于捕獲低概率的信號!

那么，我們?nèi)绾悟?yàn)證那些示波器廠家所標稱的幾十萬甚至上百萬的波形捕獲率的真假呢?

測量示波器的波形捕獲率并不難，大多數示波器都會提供一個觸發輸出信號，通常用于使其他儀器與示波器的觸發同步，我們可以通過頻率計以及其他示波器來測量這個觸發信號的平均頻率，進而測量出待測示波器的波形捕獲率。

在開始前，我們需要簡單準備一下器材，來進行輔助驗證：

① 函數信號發生器SDG2122X，用于輸出一個固定頻率的信號。

② 示波器SDS3000，用于測試被測示波器輸出的觸發信號的頻率。

③ BNC雙頭線纜若干條。

我們測試的是鼎陽科技的SDS1202X示波器，操作步驟如下：

① 設置信號源輸出一個10MHZ（頻率大小無要求）的正弦波，用BNC線纜將該信號輸入到示波器SD1202X的通道CH1。如下圖2

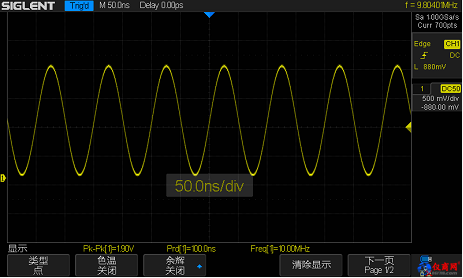

圖2.信號源輸出10MHZ正弦波至示波器CH1

② 通過示波器面板的Utility按鍵，選擇菜單下輸出設置，將示波器的輸出設置為觸發輸出，以保證示波器每捕獲一次波形，則對應后面板pass/fail Trigger out接口輸出一個周期的脈沖信號。

③ 通過面板Acquire按鍵，設置顯示方式為點顯示。

通過旋轉Horizontal旋鈕設置示波器時基，在正常模式下不同時基下示波器擁有不同的波形捕獲率。
如下圖3/4/5/6測得正常模式下，時基分別為100ns/div、50ns/div時，示波器的實際波形捕獲率。

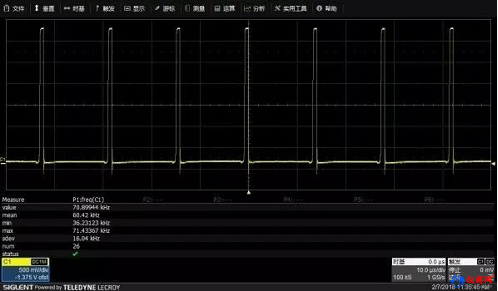

圖6.測得輸出頻率為70KHZ

然而，鼎陽科技的SDS1202X示波器，在順序模式下?lián)碛懈叩牟ㄐ尾东@率，需要①設置時基處于50ns/div②通過Acquire按鍵，選擇菜單下分段采集選項，打開分段采集功能，此時示波器進入順序模式。

打開SDS3000示波器頻率測量功能，測得此時的脈沖信號頻率即為SDS1202X的波形波形捕獲率，如下圖7實測脈沖頻率500KHZ，測量結果相比SDS1202X標稱的40萬幀/s的波形捕獲率還有余量！

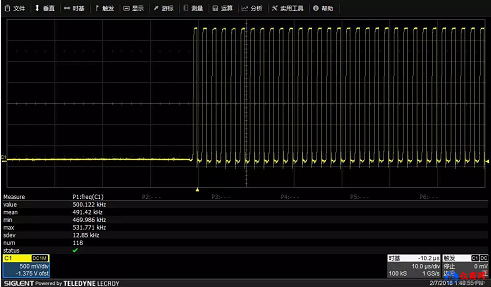

圖7.測得SDS1202X輸出脈沖信號頻率

以上示波器波形捕獲率的測試方法，有興趣的朋友如果手上有同系列或者其他可測試的示波器，也可用以上方法測試下，來驗證下自己的示波器是否合乎規格！

有許多工程師還在繼續使用模擬示波器，因?yàn)槟M示波器死區時間幾乎可以忽略，卻也存在其他的不足，比如無法做數據統計分析，無法記錄等，這也是模擬示波器用戶越來越少的原因，數字示波器雖然可以克服以上缺點，但也有一定的不足，尤其是在異常信號分析時，由于死區時間的存在，很可能導致觀察不到完整波形，如果找出調試和偶發問題對各位來說非常重要，那么選擇測量所用的示波器時，就需要考慮波形捕獲率這個因素，使用擁有超高的波形捕獲率的示波器，定會讓異常波形無所遁形，從而協助工程師快速確定電路隨機故障問題！
