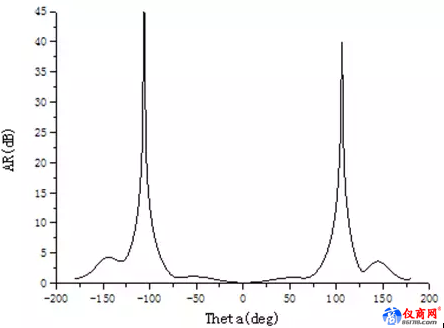

圖6是仿真的天線軸比圖，天線的3dB軸比帶寬為，在這個波束范圍內，最小軸比為0.2dB 。不難看出隨著頻率偏離中心頻點，軸比逐漸增大，圓極化性能變差。
圖 6 天線軸比圖
2.2 天線實測結果

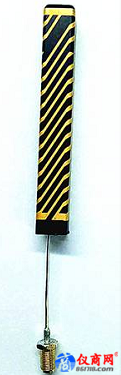

下圖7是加工制作的實物圖，饋電部分由同軸線連接了一個一分四的移相器，可以看到整個天線結構緊湊。同時使用矢量網絡分析儀以及暗室對加工制作的天線進行了測量。
圖7 天線實物圖

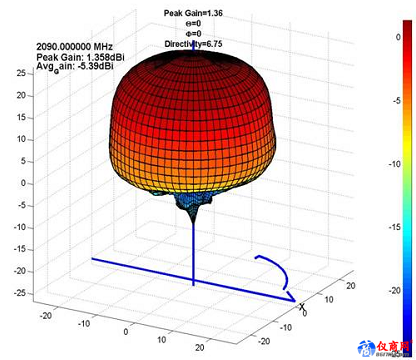

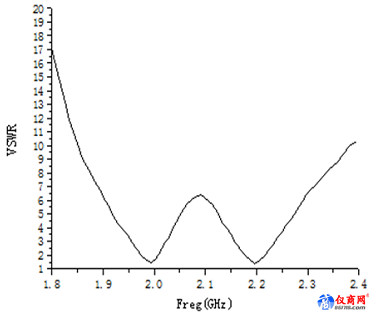

圖8是在矢量網絡分析儀上測得的駐波比圖形，在1980-2010MHz、2170-2200MHz頻段內駐波均小于2，滿足設計要求。圖9是在暗室中測得的天線中心頻率2090MHz處天線的三維方向圖。
圖8 天線的電壓駐波比
圖9 天線的三維方向圖
3 結論
本文設計了一款方形的寬頻帶寬波束四臂螺旋天線，同時給出了方形四臂螺旋天線的仿真結果和實測數據。結果表明，該天線具有優良的半球型方向圖、廣角圓極化、寬波束等特性，整個天線結構比較緊湊，非常適合用于移動手持終端。
