其中，中電儀器的176X系列主流程控直流電源產品能夠為被測VCO提供程控狀態下的偏置電源及調諧電壓；243X系列功率計產品能夠在程控狀態下測量各個測試點的輸出功率參數；4051X系列頻譜分析儀產品能夠在程控狀態下測量各個測試點的輸出頻譜或頻率參數；定向耦合器實現分離信號分別提供測試信號至功率計和頻譜分析儀；自動阻抗調配器在程控狀態下沿等效反射系數模

（即回波損耗12dB，駐波比1.67）或其它要求值的等反射系數圓在360o范圍內等間距調節相位以實現負載阻抗精確可控變化；主控計算機及系統軟件是整個系統的控制中心，一方面實現對系統內各儀器設備的程控并協調各儀器設備按照測試步驟完成測試數據的采集、保存，另一方面根據對自動阻抗調配器進行校準的數據按照S參數級聯方式及相關算法計算出等效網絡的反射系數和去除通道中各部分插損后的輸出功率等參數。所有測試工作均不需要人為干預，可在條件、狀態均設置合適的情況下自動完成測試并輸出相應的測試結果。

應用實例

圖3  HE405

圖4  HE486

應用該解決方案對中國電科XX所研制的HE405（頻率范圍1~2GHz，外觀如圖3所示）和HE486（頻率范圍2~3GHz，外觀如圖4所示）兩種TO-8C封裝VCO進行測試，測試在不同工作頻點下端接負載阻抗沿等反射系數圓360o范圍內均勻改變相位時的頻偏變化，測試結果如下：

① HE405在工作頻率1.6GHz時的頻率牽引最大頻偏為24.433334MHz，即頻率牽引系數為1.53%@1.6GHz；輸出功率最大偏移1.10dB，此時輸出功率16.00dBm。測試曲線如下圖5所示，其中縱坐標為工作頻率測試值（Hz），橫坐標為沿等反射系數圓360o范圍內均勻改變負載阻抗相位時的測試點（該測試結果一共包含36個點）。

圖5  HE405工作頻率在1.6GHz時的非線性特性（頻率牽引）測試曲線

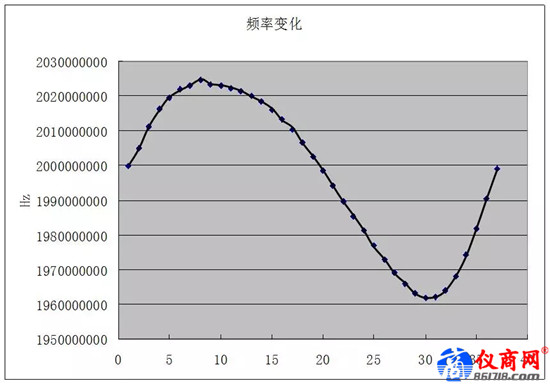

② HE405在工作頻率2GHz時的頻率牽引最大頻偏為24.666666MHz，即頻率牽引系數為1.23%@2GHz；輸出功率最大偏移1.95dB，此時輸出功率15.03dBm。測試曲線如下圖6所示，其中縱坐標為工作頻率測試值（Hz），橫坐標為沿等反射系數圓360o范圍內均勻改變負載阻抗相位時的測試點（該測試結果一共包含36個點）。

圖6  HE405工作頻率在2GHz時的非線性特性（頻率牽引）測試曲線

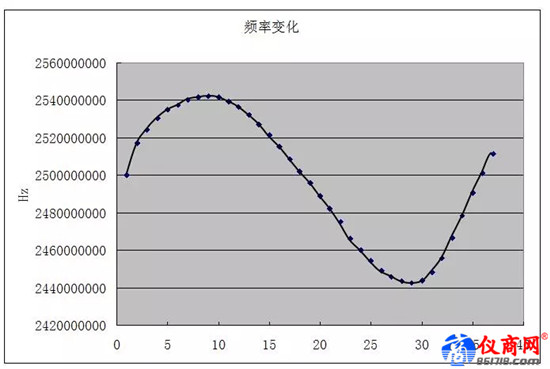

③ HE486在工作頻率2.5GHz時的頻率牽引最大頻偏為42.000000MHz，即頻率牽引系數為1.68%@2.5GHz；輸出功率最大偏移2.15dB，此時輸出功率16.70dBm。測試曲線如下圖7所示，其中縱坐標為工作頻率測試值（Hz），橫坐標為沿等反射系數圓360o范圍內均勻改變負載阻抗相位時的測試點（該測試結果一共包含36個點）。

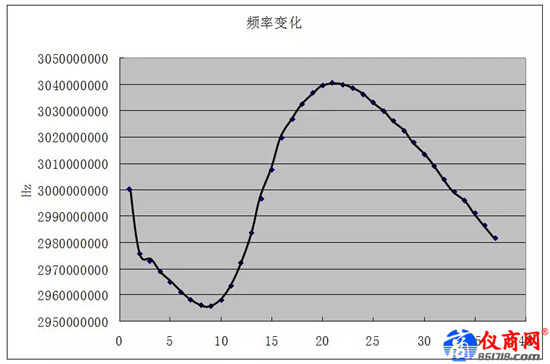

圖7  HE486工作頻率在2.5GHz時的非線性特性（頻率牽引）測試曲線
